- Модели УШМ-125/1200Э, УШМ-150/1300, УШМ-150/1400Э, УШМ-
180/1800, УШМ-230/2300: включение машины осуществляется нажатием
клавиши выключателя. При этом необходимо сперва зажать кнопку
защиты от случайного пуска, затем нажать на клавишу выключателя.
- Для изменения оборотов на моделях УШМ-125/1200Э и
УШМ-150/1400Э используйте регулятор оборотов.

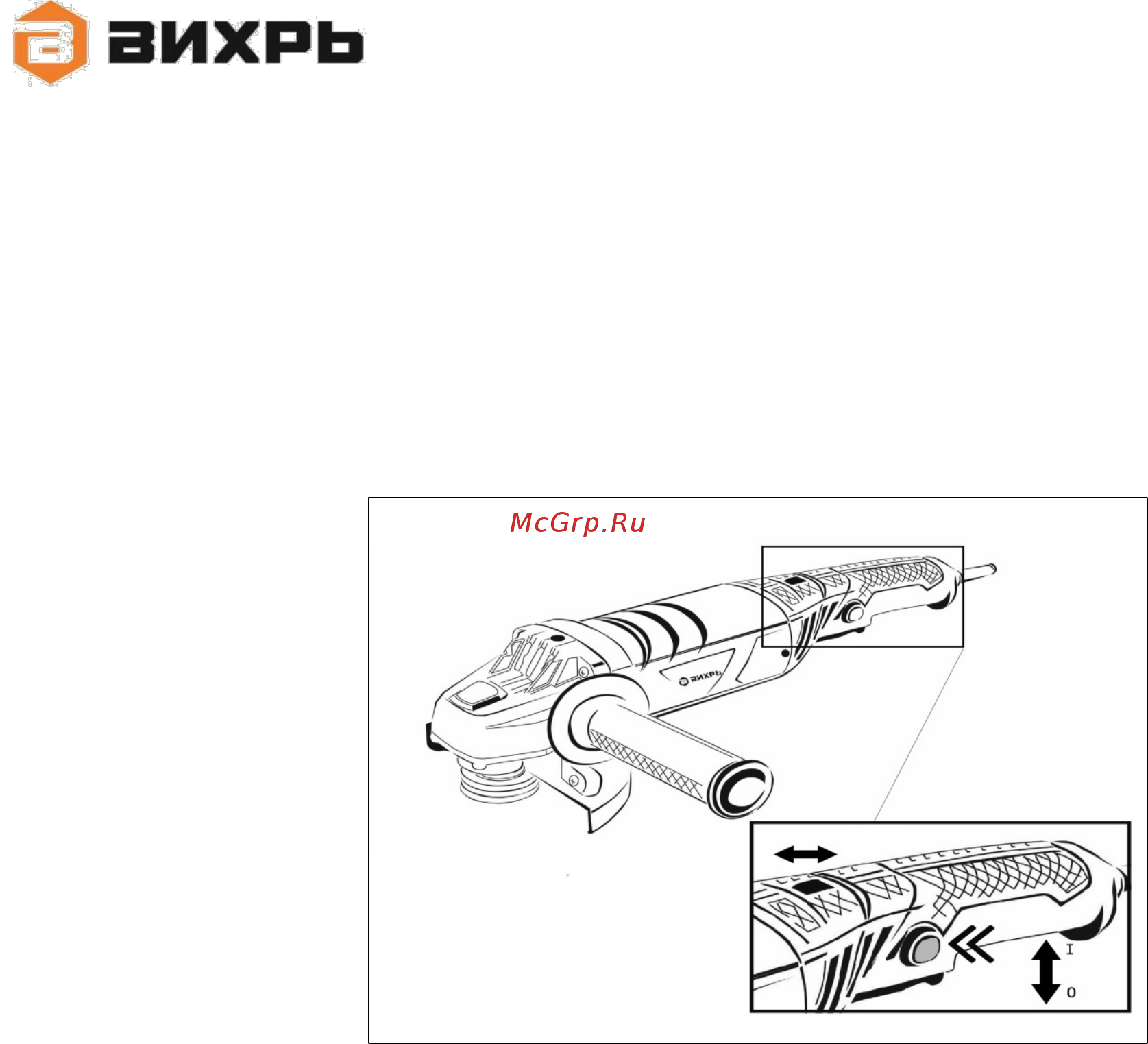

Рис.8 Клавиша выключателя и регулировки оборотов (УШМ-125/1200Э,
УШМ-150/1300, УШМ-150/1400Э, УШМ-180/1800, УШМ-230/2300)
2. Во время работы:
- не допускайте механических повреждений, ударов, падений машины и
т.п.
- оберегайте машину от воздействия внешних источников тепла или
химических активных веществ, а также от попадания жидкостей и
посторонних твердых предметов внутрь машины;
- обеспечьте эффективное охлаждение машины и отвод продуктов
обработки из зоны обработки.
- не закрывайте вентиляционные отверстия.
- выключайте машину с помощью выключателя перед
подключением/отключением от сети электропитания.
- следите за состоянием шлифовального круга и нагревом
электродвигателя.
- меняйте положения поворотной рукоятки только после выключения
электропривода и полной остановки шлифовального круга.
- в процессе работы не допускайте нажатий на кнопку фиксации
шпинделя. Это может привести к поломке машины или травме
оператора.
