Рекомендации по работе:
- При отрезных работах, что бы не повредить отрезной диск, не
прикладывайте усилий отличных от радиальных к установленному кругу.
- Во время шлифовальных работ держите диск под углом к
обрабатываемой поверхности.
7.2 Сборка и подготовка к работе.
1. Перед началом использования машины необходимо:
- осмотреть машину и убедиться в ее комплектности и отсутствии
внешних повреждений машины и шнура питания;
- после транспортировки в зимних условиях перед включением
выдержать машину при комнатной температуре до полного высыхания
конденсата;
2. Установите защитный кожух. Для установки или изменения
положения кожуха нужно ослабить его крепление отвёрткой, повернуть
кожух в необходимое положение и вновь закрепить кожух.

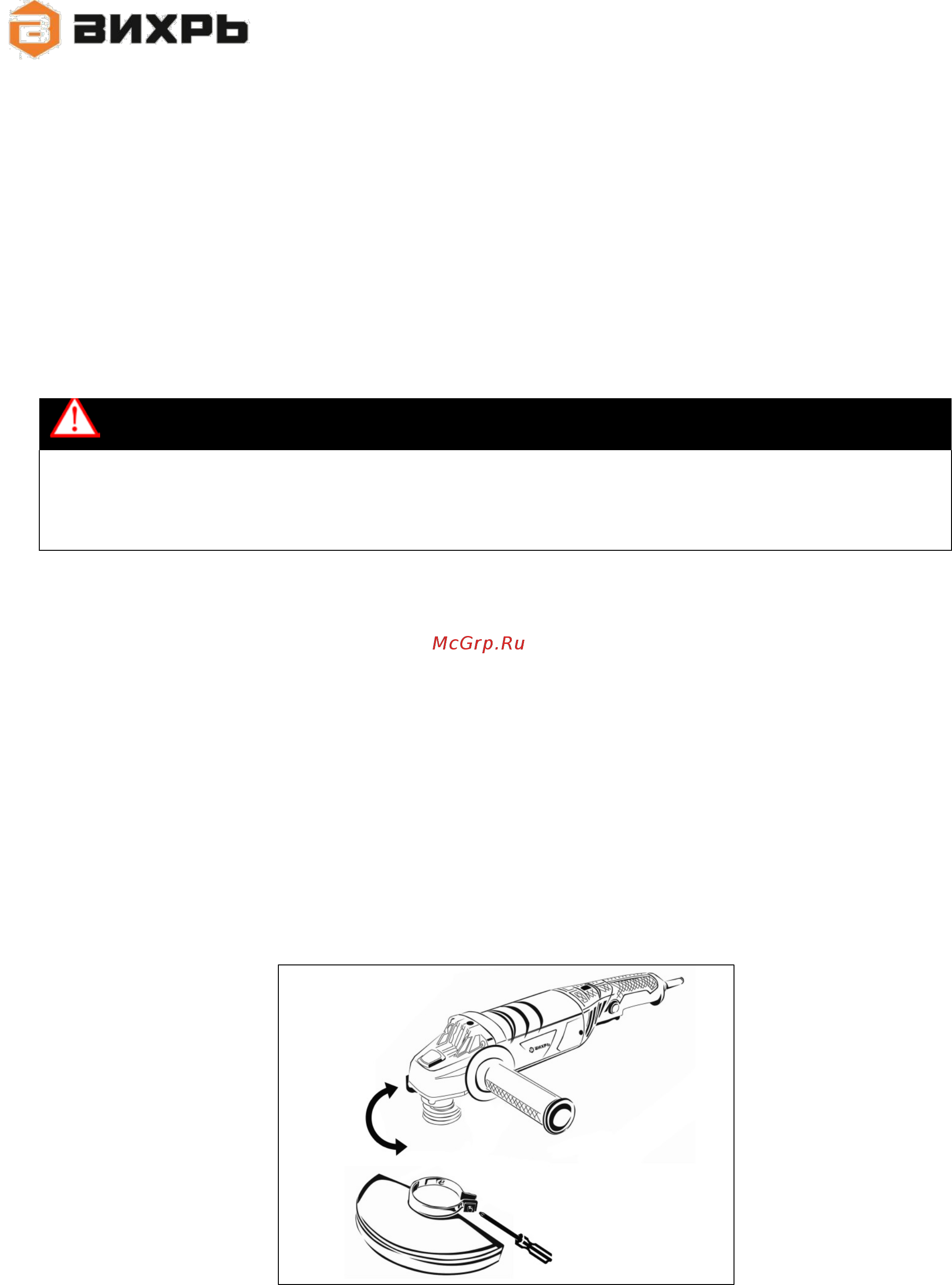

Рис. 3 Установка защитного кожуха
ВНИМАНИЕ!
Чрезмерное давление на машину
не приведет к увеличению производительности,
напротив, это увеличивает изнашивание диска и может повредить инструмент.
14
