7.3 Работа
1. Включение и выключение.
- Модели УШМ-115/650, УШМ-125/900, УШМ-125/1100: включение
машины осуществляется нажатием и перемещением клавиши выключателя
вперед в положение «I» (Включено). Конструкция выключателя обеспечивает
его фиксацию в положении «Включено». Выключение осуществляется
нажатием на заднюю часть клавиши, при этом клавиша возвращается в
положение «0»(Выключено).

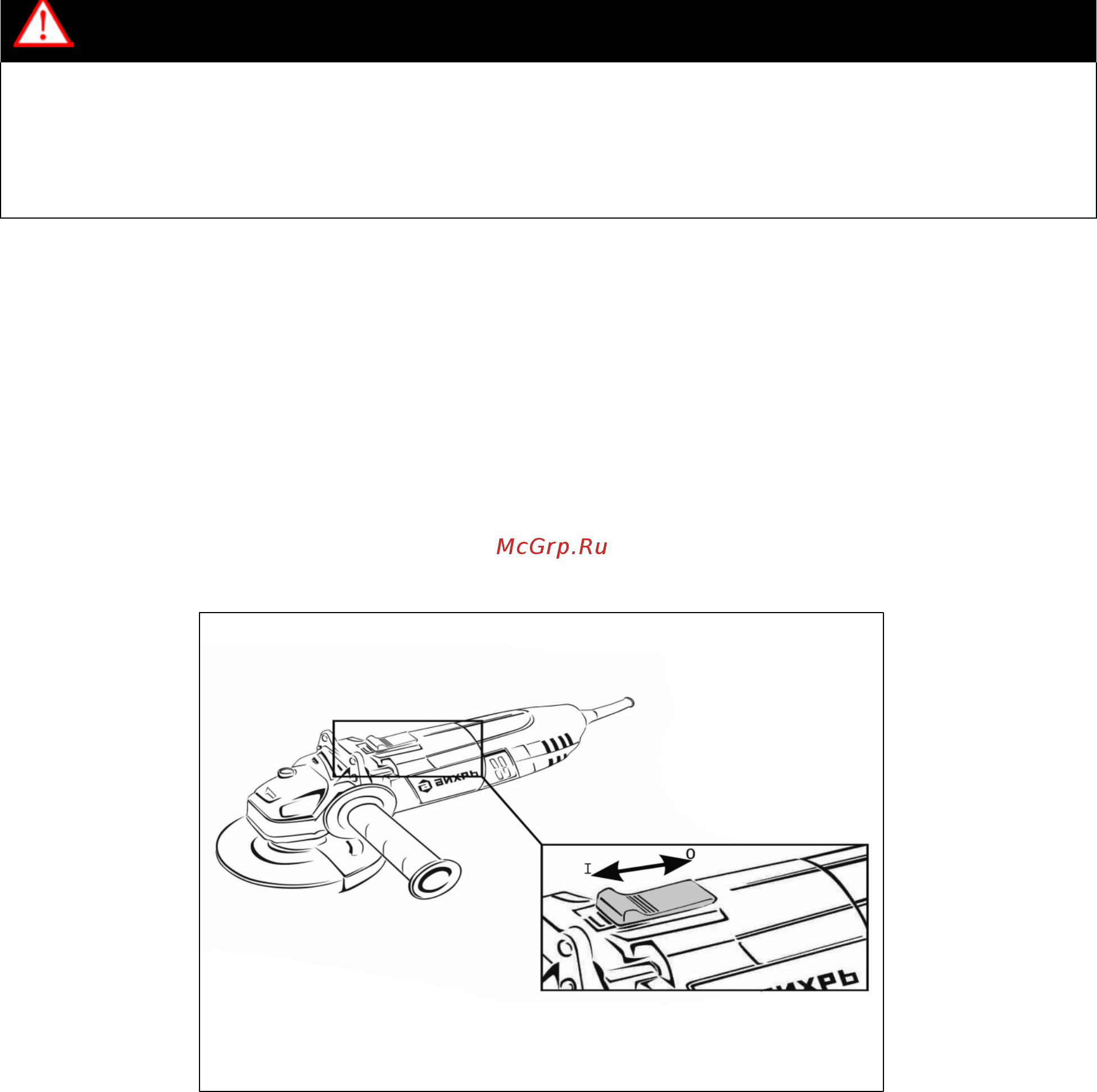

Рис.7 Клавиша включения (УШМ-115/650, УШМ-125/900, УШМ-125/1100)
ВНИМАНИЕ!
Машину следует подключать только к однофазной сети переменного тока,
напряжение которой соответствует напряжению,
указанному на маркировочной
табличке.
