Ред.7.4
3. Установите боковую рукоятку в удобное положение, вкрутив её в
одно из специальных отверстий в корпусе редуктора. Конструкция
машины позволяет устанавливать боковую рукоятку:
- в двух положениях: справа и слева (для моделей УШМ-115/650,
УШМ-125/900, УШМ-125/1100, УШМ-150/1300, УШМ-150/1400Э).
- в трех положениях: справа, слева и сверху (для моделей УШМ-
125/1200Э, УШМ-180/1800,УШМ-230/2300)

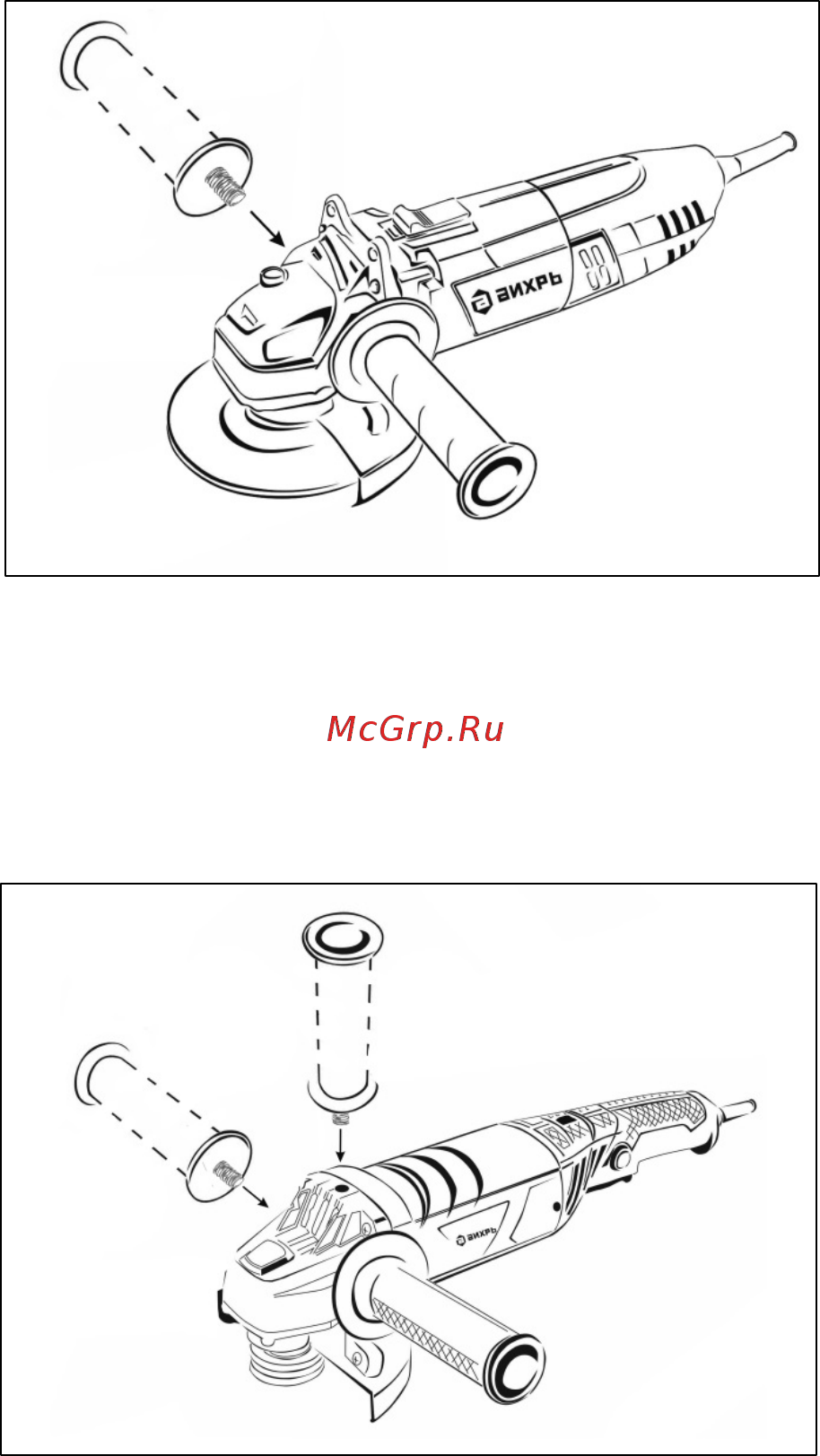

Рис.4 Установка боковой рукоятки
(УШМ-115/650, УШМ- 125/900, УШМ-125/1100, УШМ-150/1300, УШМ-
150/1400Э)
Рис.5 Установка боковой рукоятки
(УШМ-125/1200Э, УШМ-180/1800, УШМ-230/2300)
15
