4. Установите круг.
- Для установки шлифовального или отрезного круга необходимо:
- Убедиться, что УШМ не подключена к сети.
- Нажать кнопку блокировки шпинделя и с помощью ключа снять
зажимную гайку со шпинделя.
- Установить круг на шпиндель, убедившись, что маркированная
максимально допустимая рабочая скорость круга не менее 80 м/с.
- Нажать кнопку блокировки шпинделя и с помощью ключа затянуть
зажимную гайку крепления шлифовального круга на шпинделе.
Блокировка шпинделя также может осуществляться с помощью
рожкового ключа.
- При установке круга на машину он должен устанавливаться
металлическим фланцем к гайке крепления.
- Проверьте затяжку резьбового соединения фиксации
круга.
- Проверните шпиндель со шлифовальным кругом от руки: его ход
должен быть свободным, без заеданий.
- Опробуйте машину на холостом ходу (так же после замены
шлифовального круга).

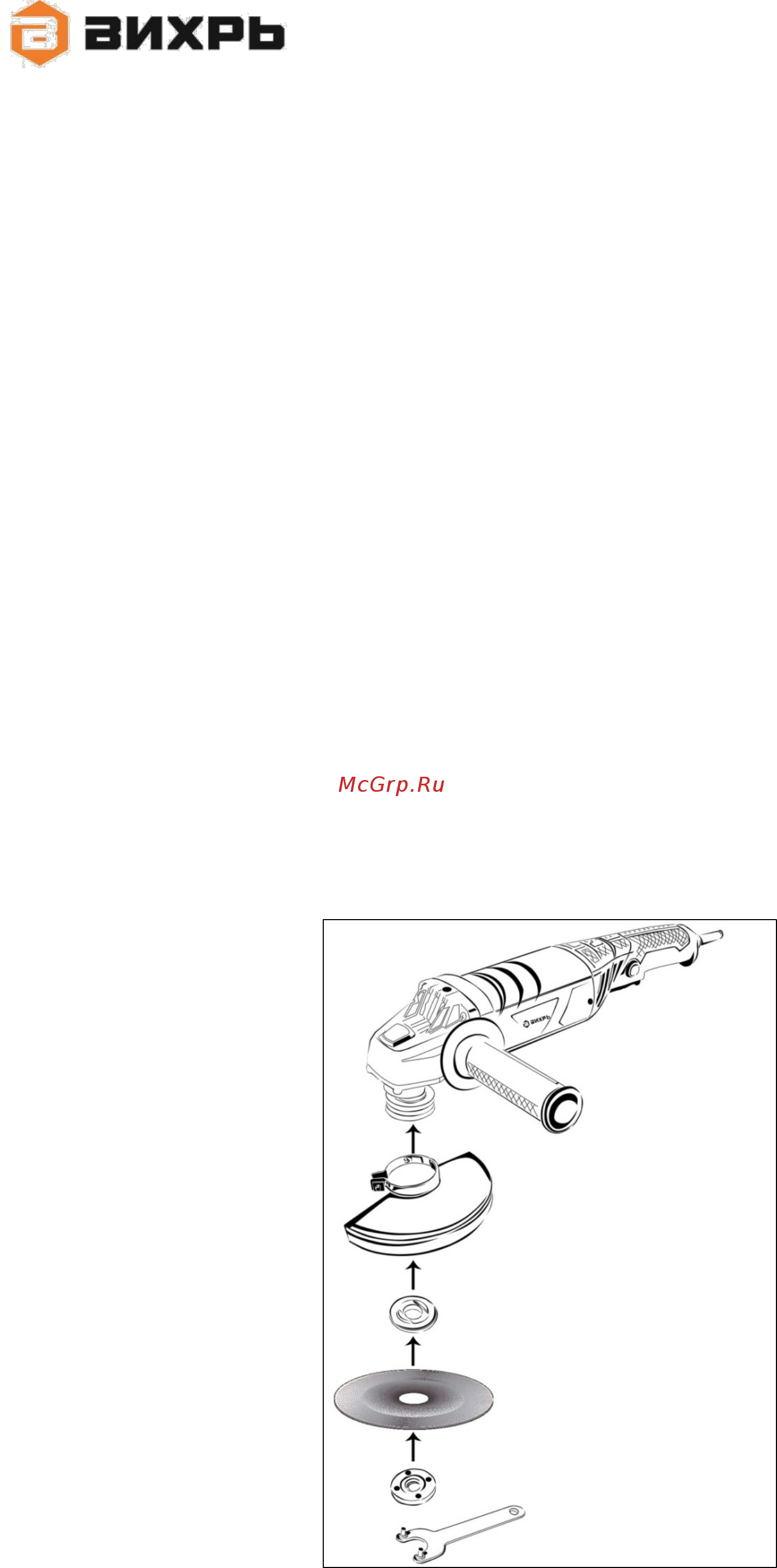

Рис.6 Установка круга
16
