Если объем воды более 150 литров или статическая высота системы
превышает 5 метров, должен быть установлен дополнительный
расширительный бак. См. таблицу ниже для определения
необходимого расширительного бака для системы.
Таблица действительна для следующих условий:
3-ходовой клапан
Средняя температура воды: 70°C
Температура подающей линии: 80°C
Температура обратной линии: 60°C
Давление заполнения системы отопления меньше или равно
предварительному давлению в расширительном баке.
Tab.12 Объем расширительного бачка (литры)
Исходное давление в расши
рительном баке
Объем системы (литры)
100 125 150 175 200 250 300 > 300
0,5 бар 4,8 6,0 7,2 8,4 9,6 12,0 14,4 Объем системы x 0,048
1 бар 8,0 10,0
12,0
(1
)
14,0 16,0 20,0 24,0 Объем системы x 0,080
1,5 бар 13,3 16,6 20,0 23,3 26,6 33,3 39,9 Объем системы x 0,133
(1) Стандартная конфигурация.
6.3.8 Подключение трубопровода для слива конденсата
1. Установить пластиковый трубопровод для слива (диаметром
32 мм или больше), который заканчивается в канализации.
Важная информация
Установить водяной затвор или сифон в сливной
трубопровод.
2. Установить коллектор конденсата в сливной трубопровод.
3. Присоединить сифон котла и гибкую сливную трубу
предохранительного клапана к подключению трубопровода для
слива конденсата и предохранительному клапану .
4. Вставить гибкую трубу из комплекта поставки в сливной
трубопровод.
Внимание
Никогда не выполняйте герметизацию слива конденсата.
Трубопровод отвода должен быть установлен с уклоном
30 мм/метр, его максимальная горизонтальная длина — 5 м.
Вода конденсата не должна отводиться в водосточную
канаву.
Более подробно - см.
Заполнение сифона, Страница 72

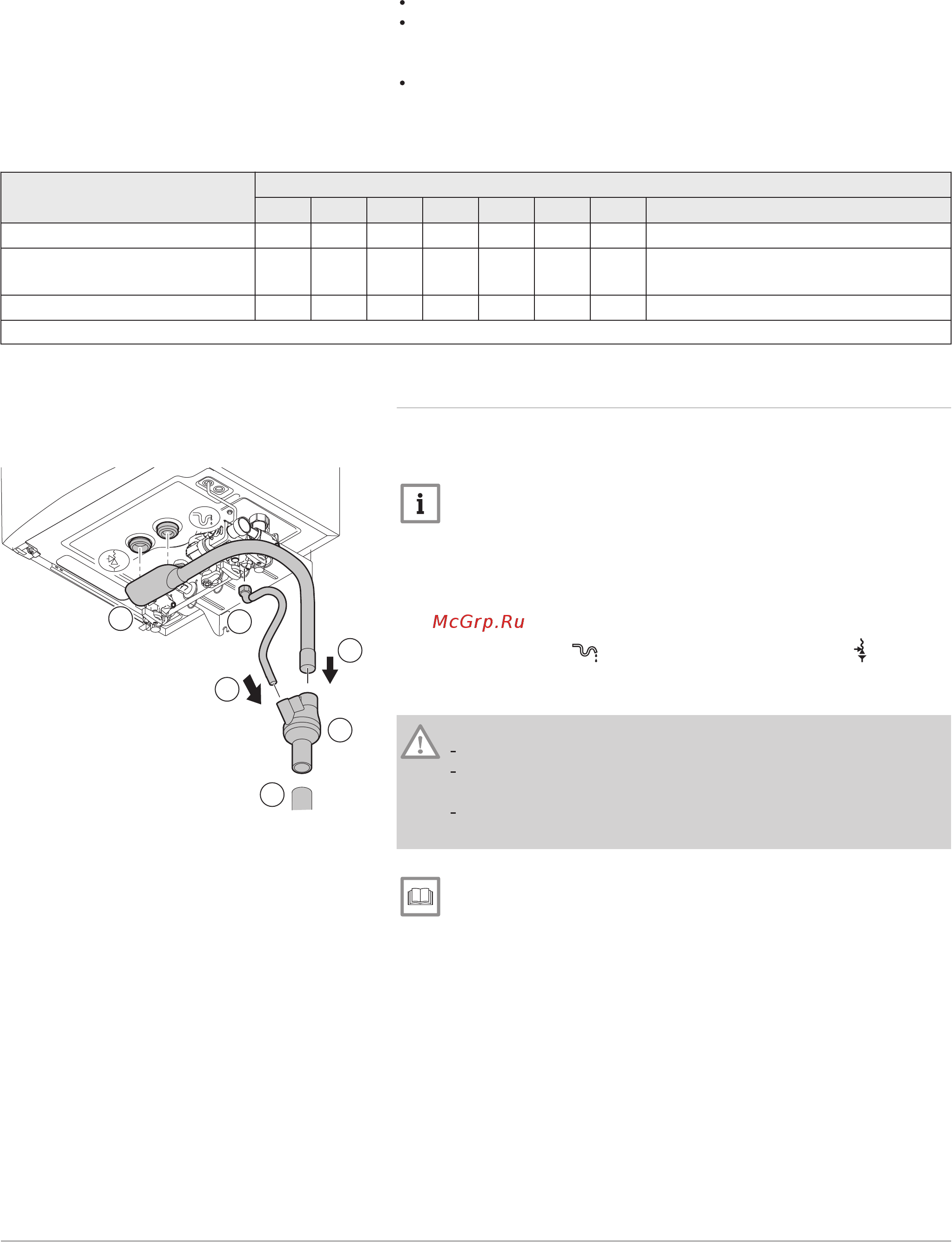

Рис.22 Подключение трубопровода для
отвода конденсата
AD-3001204-01
1
2
4
4
3
3
6 Установка
7686716 - v.01 - 06092018 AMC 31
