4. Осторожно откройте водопроводный кран.
5. Заполните установку водой.
6. Удалите воздух из установки.
7. При необходимости добавьте воды.
8. Проверьте герметичность соединений для газа и воды.
9. Повторно включите котел.
10.3.8
Замена электронной платы управления
При необходимости замены неисправной электронной платы
управления в приборном блоке выполнить следующие действия:
1. Открыть приборный блок, прижав зажим сбоку.
2. Раскрыть перемычки на боковой стороне приборного блока в
правильном порядке. Порядок указан номерами на приборном
блоке.
3. Снять верх приборного блока.
4. Повернуть ключ на электронной плате CU-GH08.
5. Снять все кабели с электронной платы CU-GH08.
6. Заменить электронную плату CU-GH08
7. Выполнить сборку в обратной последовательности.

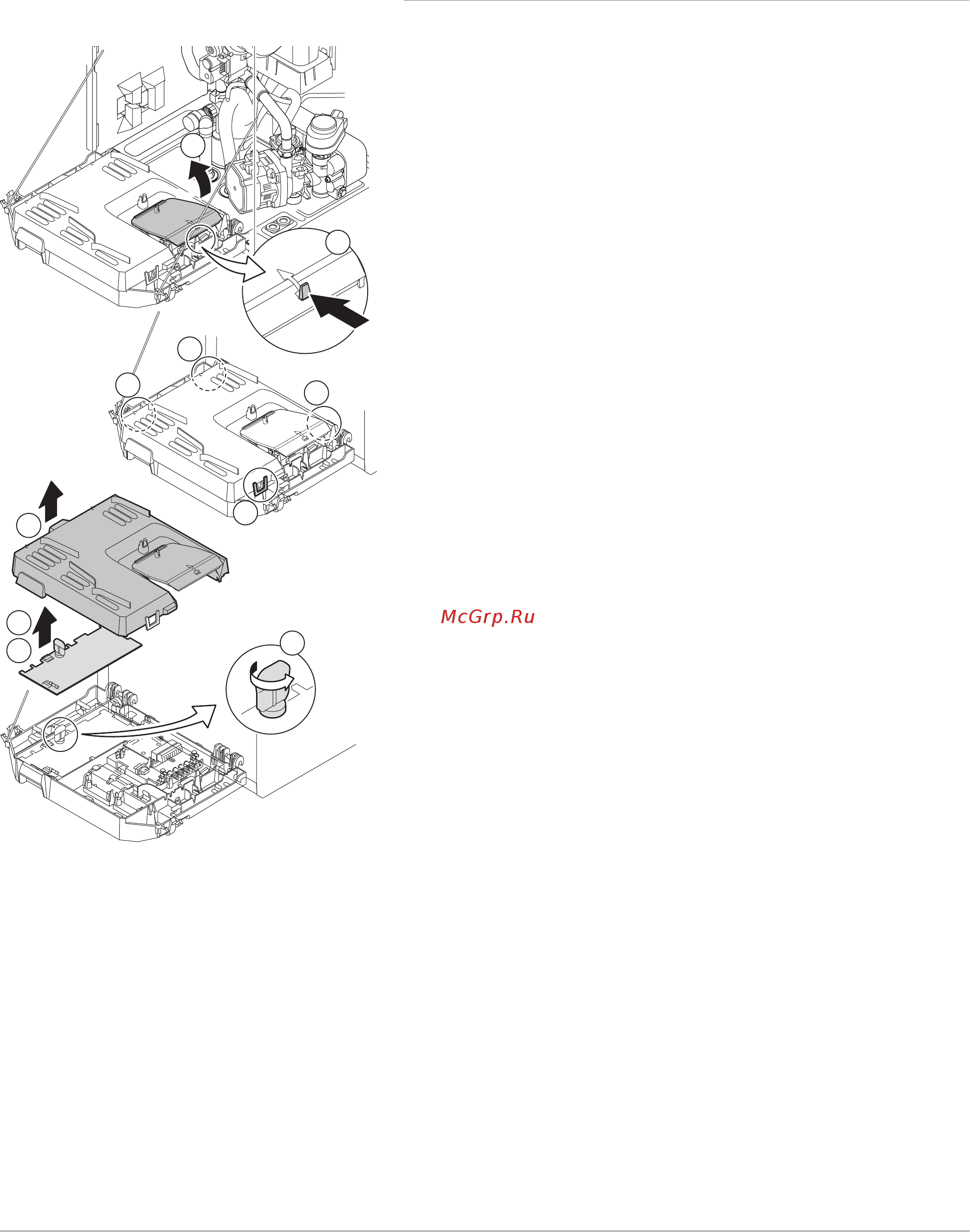

Рис.102 Доступ к разъемам
AD-0001351-03
1
2.1
2.2
2.3
2.4
4
5
6
3
1
10 Техническое обслуживание
118 AMC 7686716 - v.01 - 06092018
