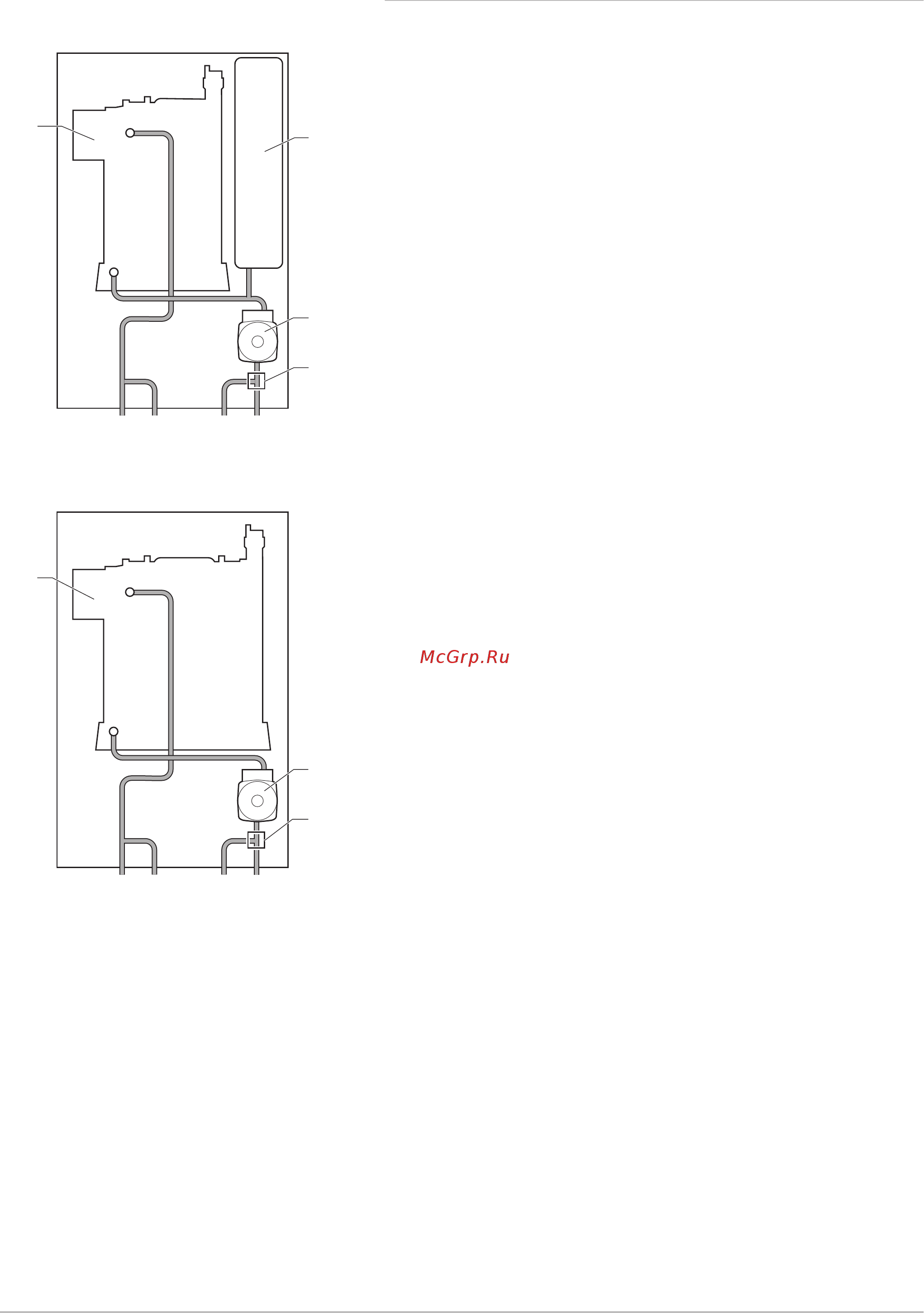

4.2.4 Принципиальная схема
1
Теплообменник (ЦО)
2
Подающая труба контура отопления (первичный контур)
3
Подающая труба контура отопления (вторичный контур)
4
Обратная труба системы отопления (вторичный контур)
5
Обратная труба системы отопления (первичный контур)
6
Трехходовой клапан
7
Циркуляционный насос (ЦО)
8
Расширительный бак
1
Теплообменник (ЦО)
2
Подающая труба контура отопления (первичный контур)
3
Подающая труба контура отопления (вторичный контур)
4
Обратная труба системы отопления (вторичный контур)
5
Обратная труба системы отопления (первичный контур)
6
Трехходовой клапан
7
Циркуляционный насос (ЦО)
Рис.5 AMC 15 - 25
AD-0000428-01
1
8
7
6
2 3 4 5
Рис.6 AMC 35
AD-3000830-01
1
7
6
2 3 4 5
4 Описание изделия
7686716 - v.01 - 06092018 AMC 21
