4 Описание оборудования
4.1 Общее описание
Тепловые насосы серии GSHP представляют собой геотермальные
системы технологии "вода-вода".
Тепловые насосы серии GSHP состоят из трех основных элементов,
позволяющих им отапливать дом и оставаться максимально экологи
чески безопасными:
Подземный коллектор
Один или несколько контуров отопления
Тепловой насос
Свойства тепловых насосов серии GSHP:
Компактное оборудование, готовое к использованию.
Однофазное или трехфазное электрическое питание.
Встроенный расширительный бак (модели: GSHP 5 MR-E, GSHP 5
TR-E, GSHP 9 MR-E,GSHP 9 TR-E,GSHP 12 MR-E, GSHP 12 TR-E,
GSHP 15 TR-E).
Реверсивный тепловой насос.
Только для установки внутри здания.
Бесшумная работа.
Обшивка из звукоизолирующей окрашенной листовой стали.
2 пластинчатых теплообменника.
Панель управления со встроенной системой регулирования.
4.2 Основные компоненты
1 Дверца панели управления
2 Панель управления
3 Выключатель Вкл./Выкл.

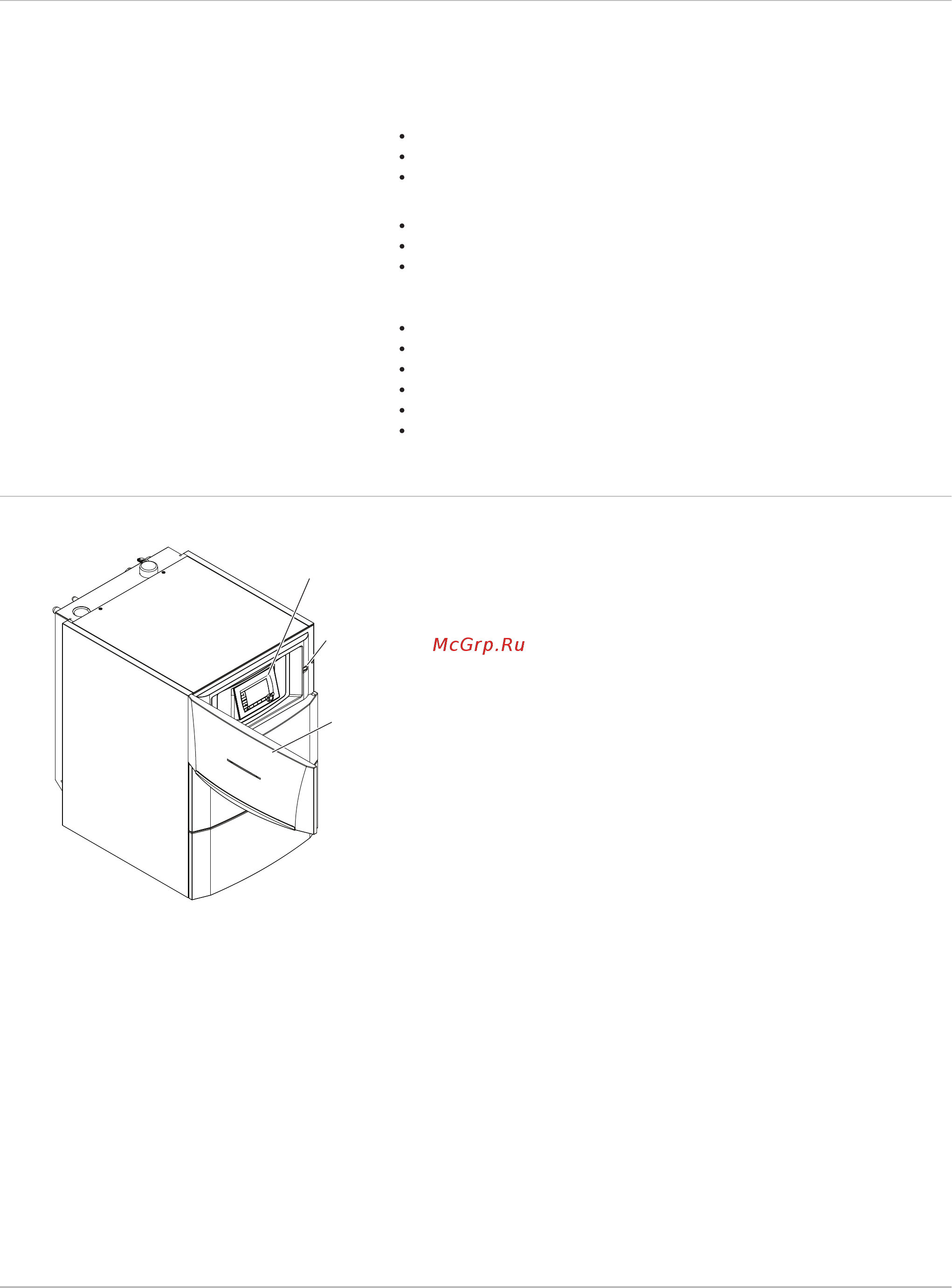

Рис.2 Тепловой насос GSHP
MW-6000161-1
2
3
1
