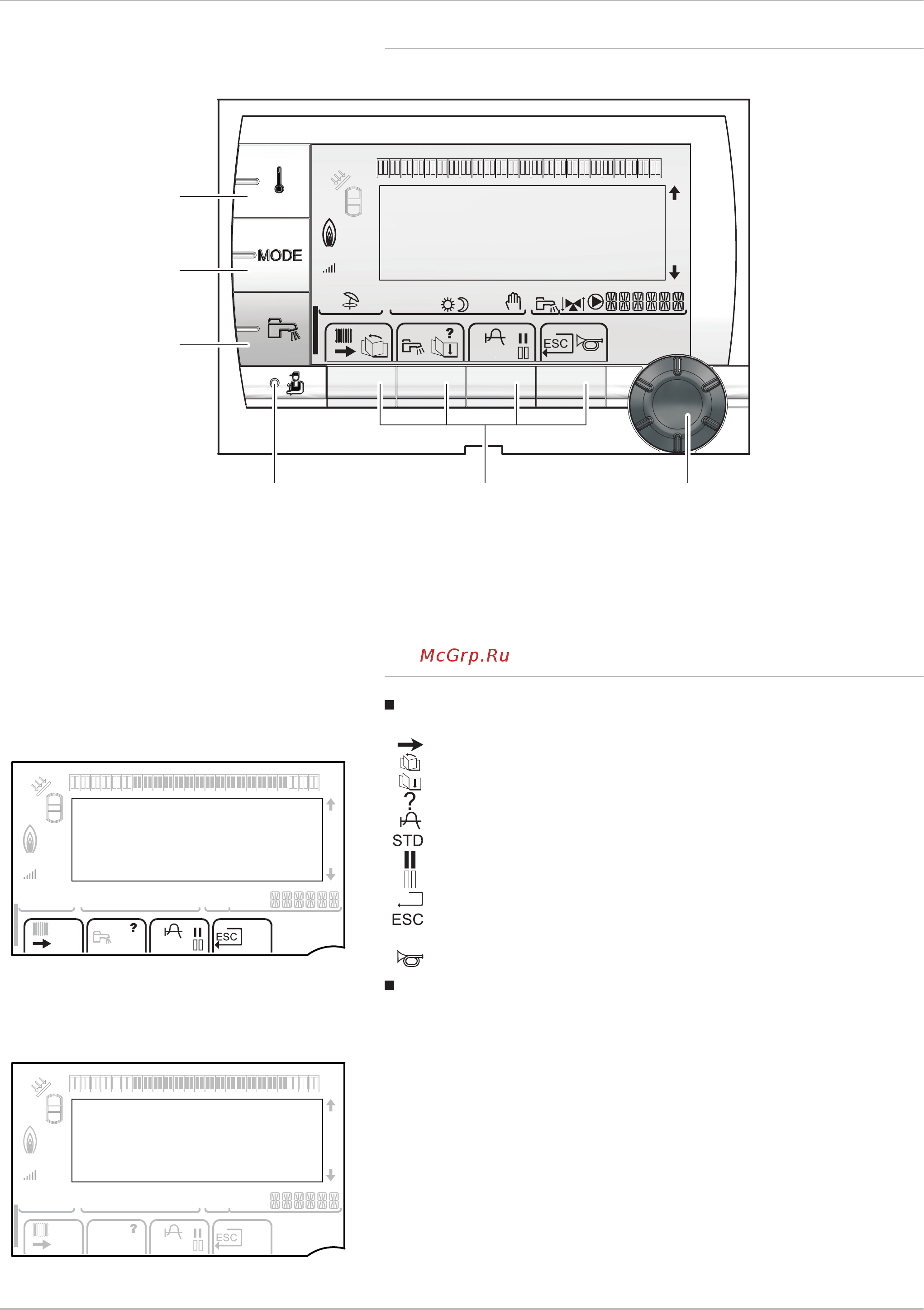

4.3 Описание панели управления
4.3.1 Описание клавиш
Рис.3 Клавиши панели управления
MW-A000866-4
STD
0 2 4 6 8 10 12 14 16 18 22 2420
b
AUTO
g
1
2
3
4
5
6
w
bar
1
1
2
2
r
c
v
1 Клавиша регулировки температуры: отопление,
ГВС или бассейн
2 Клавиша выбора режима работы
3 Клавиша изменения режима работы ГВС
4 Клавиша доступа к настройкам специалиста
5 Клавиши, связанные с пиктограммами на дис
плее: пиктограммы меняются в зависимости от
меню
6 Вращающаяся ручка регулировки
4.3.2
Описание дисплея
Функции клавиш
Доступ к различным меню
Прокрутка меню
Прокрутка параметров
Доступная помощь
Отображение графика выбранного параметра
Сброс суточных программ
Выбор временного интервала в комфортном режиме
Выбор временного интервала в пониженном режиме
Возврат на предыдущий уровень
Возврат на предыдущий уровень без сохранения в памяти вы
полненных изменений
Ручной сброс блокировки
Дополнительный электрический источник тепла
1
c
Управление электрическим источником тепла, ступень 1
2
c
Управление электрическим источником тепла, ступень 2
Рис.4
Функциональные клавиши
bar
1
1
2
2
r
c
STD
(
'
t
v
0 2 4 6 8 10 12 14 16 18 22 2420
MW-C002696-3
p
b
w
AUTO
x
c
r
j
M
g
m
Рис.5 Индикатор работы дополнительно
го электрического источника тепла
bar
1
1
2
2
r
c
STD
(
'
t
v
0 2 4 6 8 10 12 14 16 18 22 2420
MW-3000169-2
p
b
w
AUTO
x
c
r
r
j
M
g
m
4 Описание оборудования
7636862 - v03 - 04082015 GSHP 23
