5 Работа
5.1 Использование панели управления
5.1.1 Навигация по меню
1. Для выбора нужного меню повернуть ручку регулировки.
2. Для доступа к меню нажать на ручку регулировки.
Примечание
Для возврата к предыдущей индикации нажать на клавишу
.
3. Для выбора нужного параметра повернуть ручку регулировки.
4. Для изменения параметра нажать на ручку регулировки.
Примечание
Для возврата к предыдущей индикации нажать на клавишу
.
5. Для изменения значения параметра повернуть ручку регулиров
ки.
6. Для подтверждения нажать на ручку регулировки.
Примечание
Для отмены введенного значения нажать на клавишу .
7. Для возврата к основной индикации дважды нажать на клавишу
.
Примечание
Вместо ручки регулировки можно использовать клавиши и
.
5.1.2
Доступ на уровень Пользователя
Информация и настройки уровня Пользователя доступны всем.

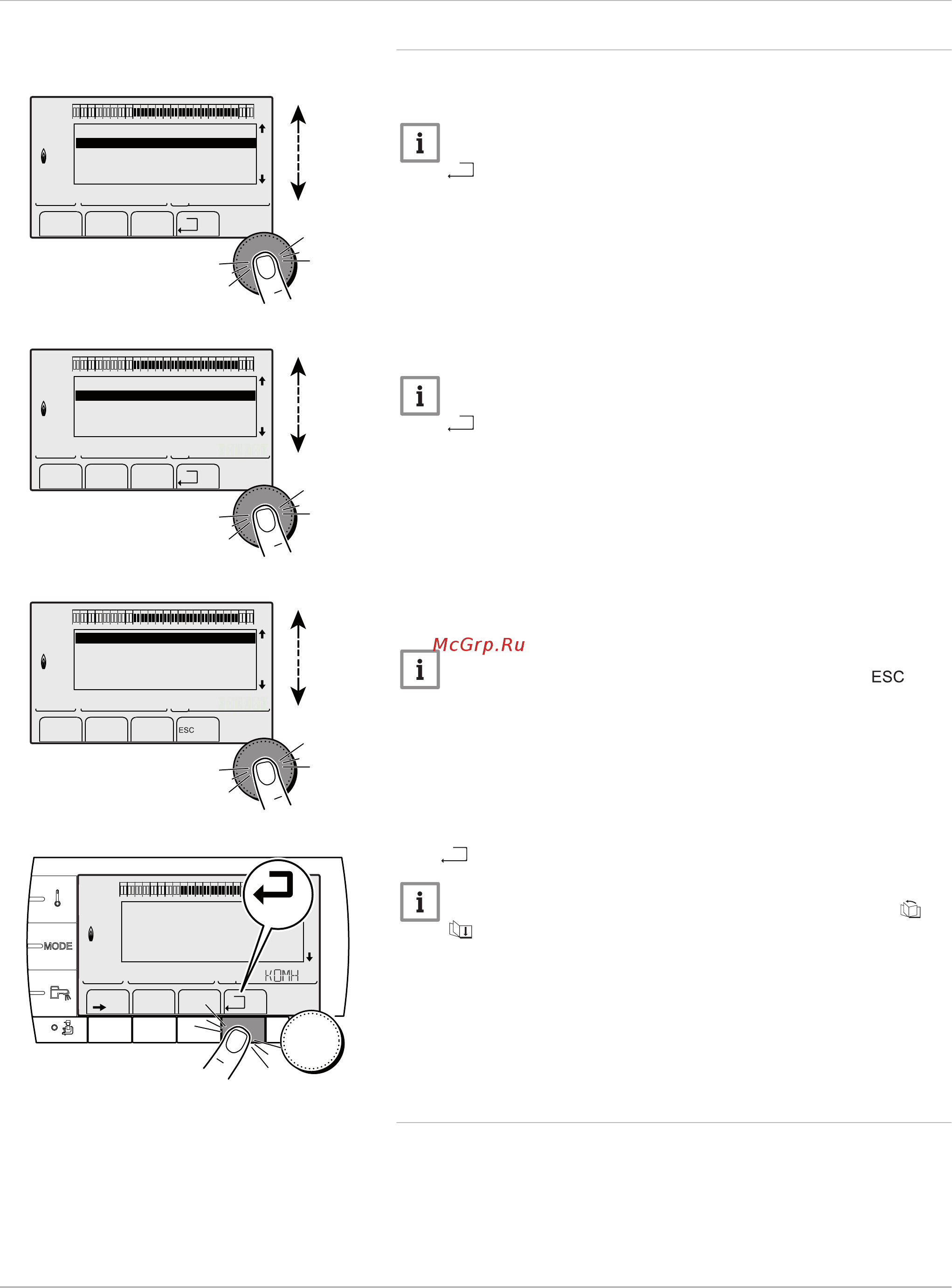

Рис.14 Выбор меню
