Дополнительный гидравлический источник тепла
Символ горит: тепловой насос управляет горелкой и циркуля
ционным насосом
Символ мигает: тепловой насос управляет циркуляционным
насосом
Состояние компрессора
Символ горит: компрессор работает
Символ мигает: компрессор выключен, ожидание запроса на
включение
Давление в системе
Индикатор давления: датчик гидравлического давления под
ключен
Символ горит: достаточное гидравлическое давление
Символ мигает: недостаточное гидравлическое давление
Уровень гидравлического давления
0,9 - 1,1 бар
1,2 - 1,5 бар
1,6 - 1,9 бар
2,0 - 2,3 бар
> 2,4 бар
Режим охлаждения
Режим охлаждения включен

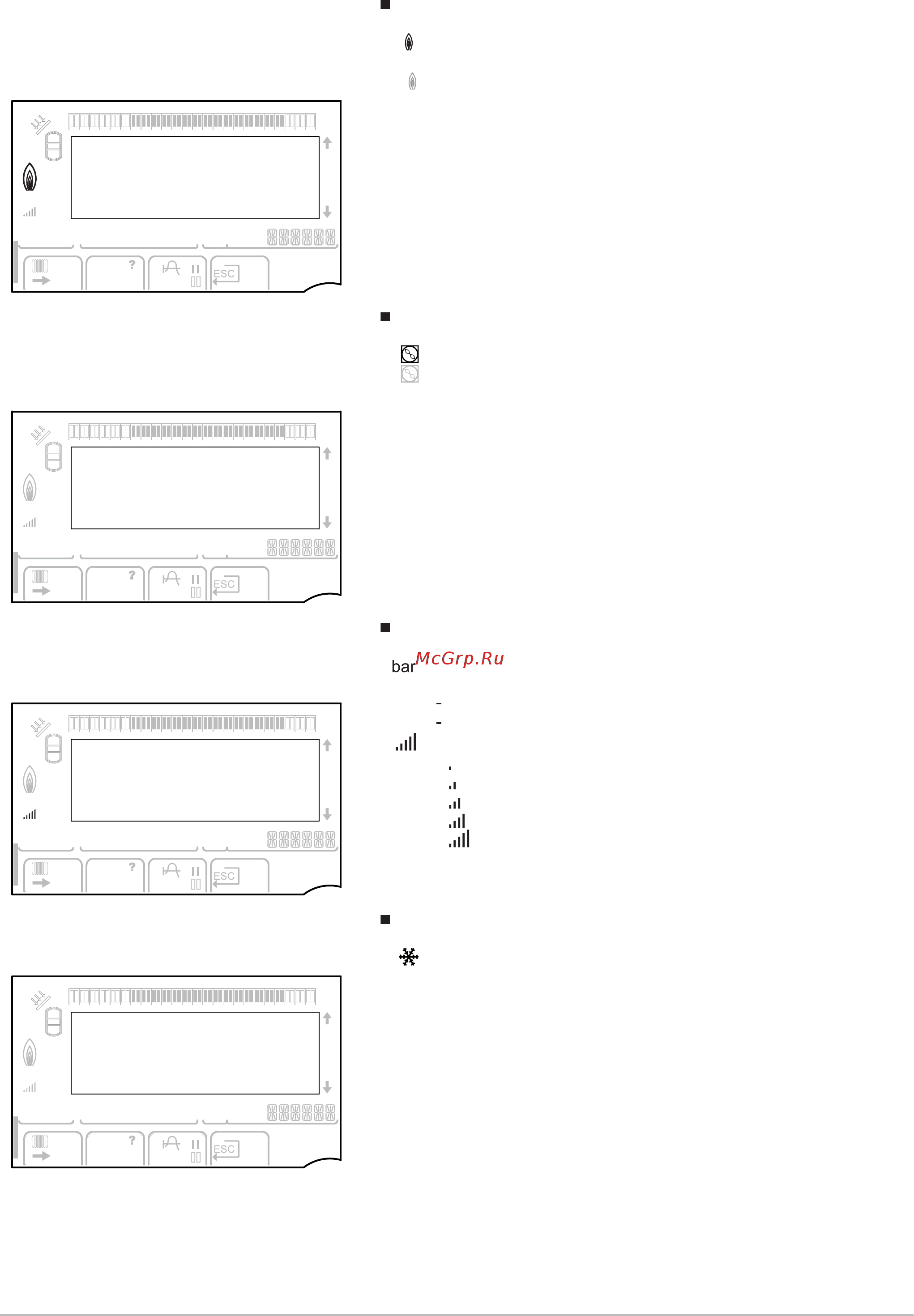

Рис.6 Индикатор работы дополнительно
го гидравлического источника теп
ла
bar
1
1
2
2
r
c
STD
(
'
t
v
0 2 4 6 8 10 12 14 16 18 22 2420
MW-C002701-2
p
b
w
AUTO
x
c
r
j
M
g
m
r
Рис.7 Индикатор работы компрессора
bar
1
1
2
2
r
c
STD
(
'
t
v
0 2 4 6 8 10 12 14 16 18 22 2420
MW-3000171-1
p
b
w
AUTO
x
c
r
j
M
g
m
r
Рис.8 Индикаторы гидравлического да
вления
bar
1
1
2
2
r
c
STD
(
'
t
v
0 2 4 6 8 10 12 14 16 18 22 2420
MW-C002708-3
p
b
w
AUTO
x
c
r
j
M
g
m
r
Рис.9 Индикатор режима охлаждения
bar
1
1
2
2
r
c
STD
(
'
t
v
0 2 4 6 8 10 12 14 16 18 22 2420
MW-M002620-2
p
b
w
AUTO
x
c
r
j
M
g
m
r
4 Описание оборудования
24 GSHP 7636862 - v03 - 04082015
