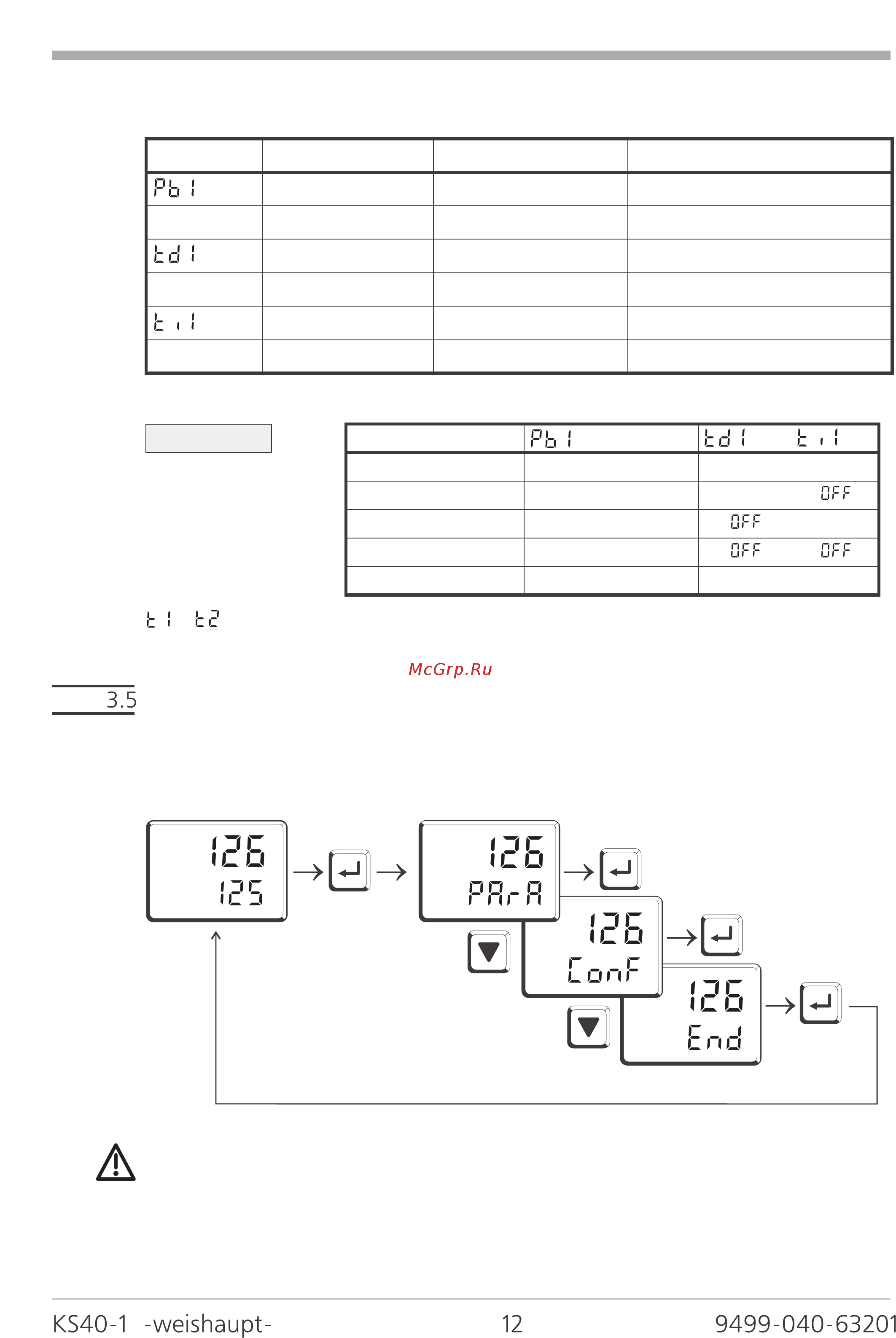

Weishaupt KS 40-1 [12/36] Помощь при настройке
![Weishaupt KS 40-1 [12/36] Помощь при настройке](/views2/1464413/page12/bgc.png)
Параметр Процесс регулировки Неисправность Процесс запуска
больше
меньше
больше
меньше
больше
меньше
более плавный
менее плавный
менее плавный
более плавный
более плавный
менее плавный
замедленное регулирование
ускоренное регулирование
усиленная реакция
ослабленная реакция
замедленное регулирование
ускоренное регулирование
замедленное снижение энергии
ускоренное снижение энергии
преждевременное снижение энергии
запоздалое снижение энергии
замедленное снижение энергии
ускоренное снижение энергии
Эмпирические формулы
Помощь при настройке
При использовании
двух- и трехточечных
регуляторов
продолжительность
коммутационных
циклов необходимо
настроить на
Режим регулирования
PID
PD
PI
P
Трехточечный шаговый
регулятор
1,7 * К
0,5 * К
2,6 * К
К
1,7 * К
2 * Tu
Tu
Tu
2 * Tu
6 * Tu
2 * Tu
[физические ед.]
[сек.]
[сек.]
Структура обслуживания
После подключения вспомогательной энергии происходит запуск уровня обслуживания
в режиме, который был активен до запуска.
Для обеспечения доступа к уровням параметрирования и конфигурации переключатель
Loc должен быть замкнут (состояние при поставке).
3 сек.
/ ≤ 0,25 * Tu
K = V max * Tu
Обслуживание
Содержание
