Weishaupt KS 40-1 [29/36] Программный датчик
![Weishaupt KS 40-1 [29/36] Программный датчик](/views2/1464413/page29/bg1d.png)
W,X
W,X

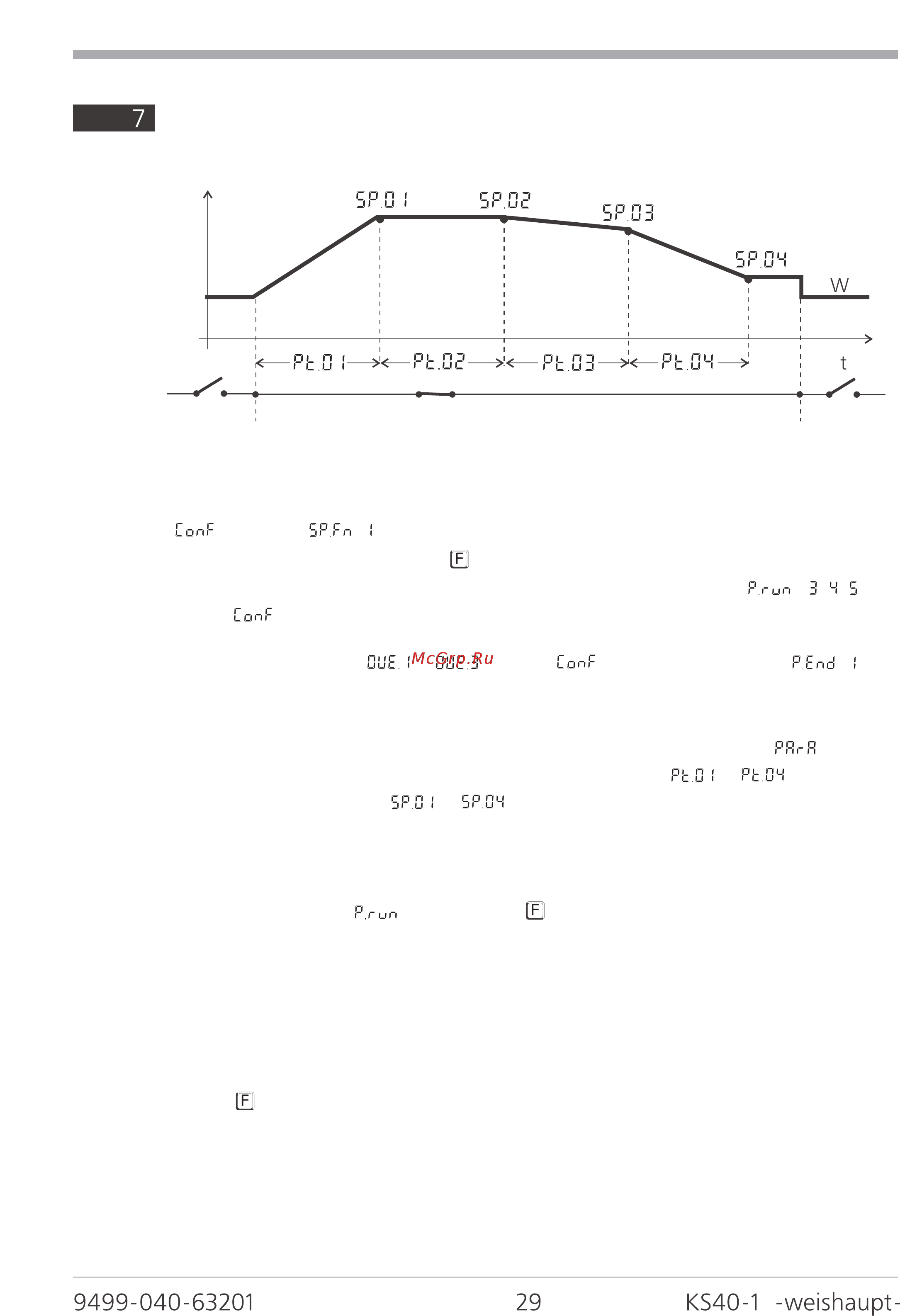

Программный датчик
Настройка программного датчика
Для использования регулятора в качестве программного датчика необходимо выбрать в меню
параметр . Запуск программного датчика осуществляется через один из
цифровых входов di2…3 или кнопку . Вход, который будет выбран для запуска
программного датчика, определяется соответствующим выбором параметра
в меню .
Для отправки цифрового сигнала о завершении программы на один из выходов реле на
соответствующем выходе ... в меню надо выбрать параметр .
Параметризация программного датчика
В распоряжении пользователя программный датчик с 4-мя сегментами. В меню для
каждого сегмента необходимо определить его продолжительность ... (в минутах) и
конечное заданное значение ... сегмента.
Запуск/остановка программного датчика
Запуск программного датчика осуществляется через цифровой сигнал di2…3 на выходе,
выбранном параметром , или кнопкой .
Программный датчик рассчитывает из конечного заданного значения и времени сегмента
градиент заданного значения, с помощью которого необходимо получить конечное заданное
значение. Данный градиент всегда активен. Так как программный датчик запускает первый
сегмент при актуальном фактическом значении, эффективная продолжительность первого
сегмента может измениться (фактическое значение ≠ заданное значение).
После завершения программы регулятор продолжает процесс регулирования с последним
настроенным конечным заданным значением.
При остановке программы в процессе ее выполнения (отмена цифрового сигнала на di2...3 или
кнопки ) программный датчик возвращается в начало программы и ждет повторного
сигнала запуска.
=
=
/
/
=
