Обслуживание

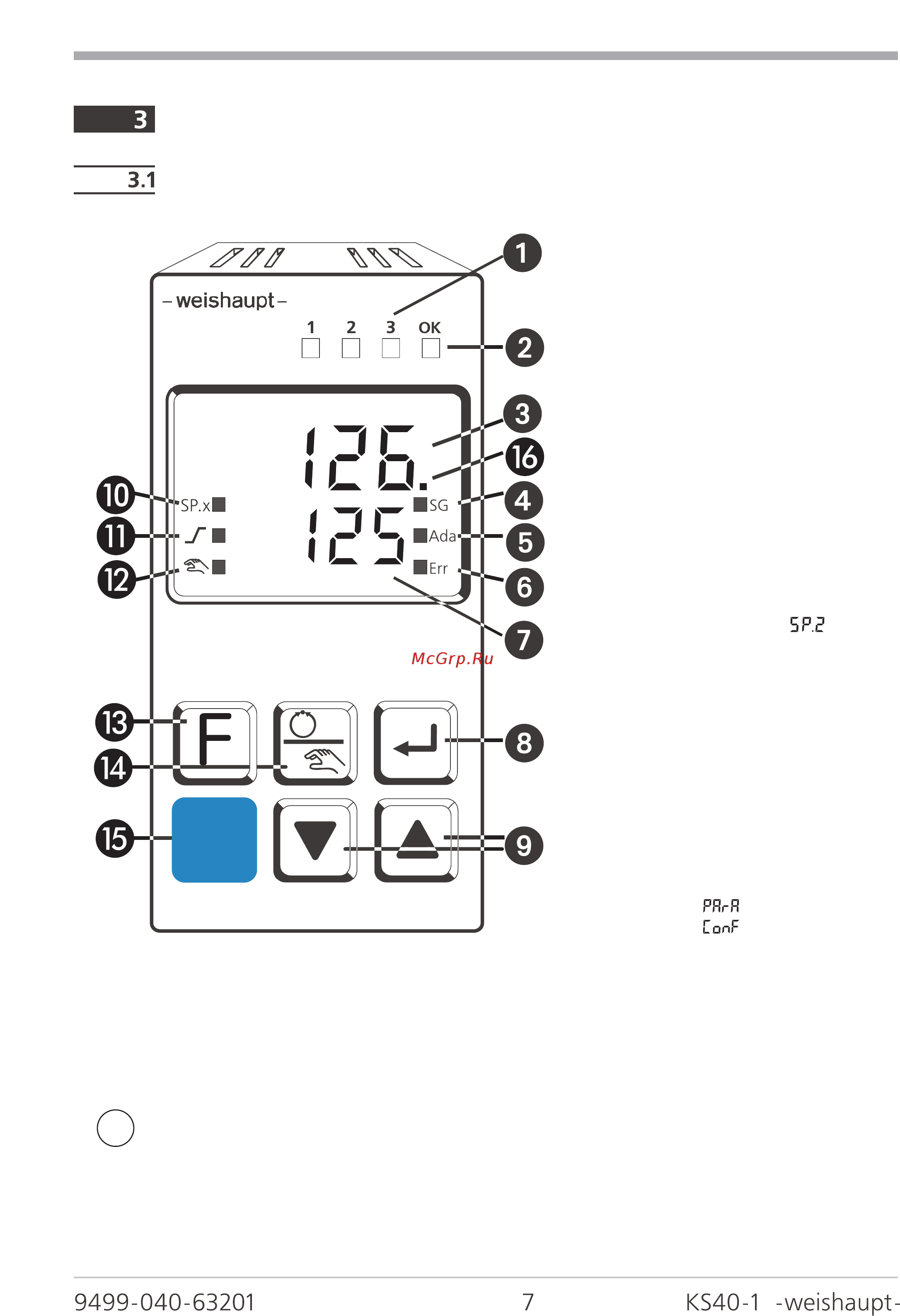

Вид спереди
1 Состояние выходов OUT1...3
2 Горит, если граничное
значение 1 не превышено
3 Фактическое значение
4 Регулятор работает как
сигнальное устройство
5 Самооптимизация вкл.
6 Запись в списке
неисправностей
7 Номинальное значение,
регулируемая величина
8 Вызов расширенного уровня
обслуживания / списка
ошибок
9 Изменение номинального
значения в автоматическом
режиме или регулируемой
величины в ручном режиме
J Заданное значение
активно
K Градиент заданного значения
активен
L Ручной режим
M Функциональная кнопка
N Переключение ручного /
автоматического режимов
(L)
O Подключение компьютера
для BlueControl (Engineering-
Tool)
P Сигнализация
Уровень (горит)
Уровень (мигает)
В верхней строке всегда выводится фактическое значение. В уровне параметров
иконфигурации, а также в списке ошибок нижнее значение циклически меняется
от настраиваемого параметра к его фактическому значению.
