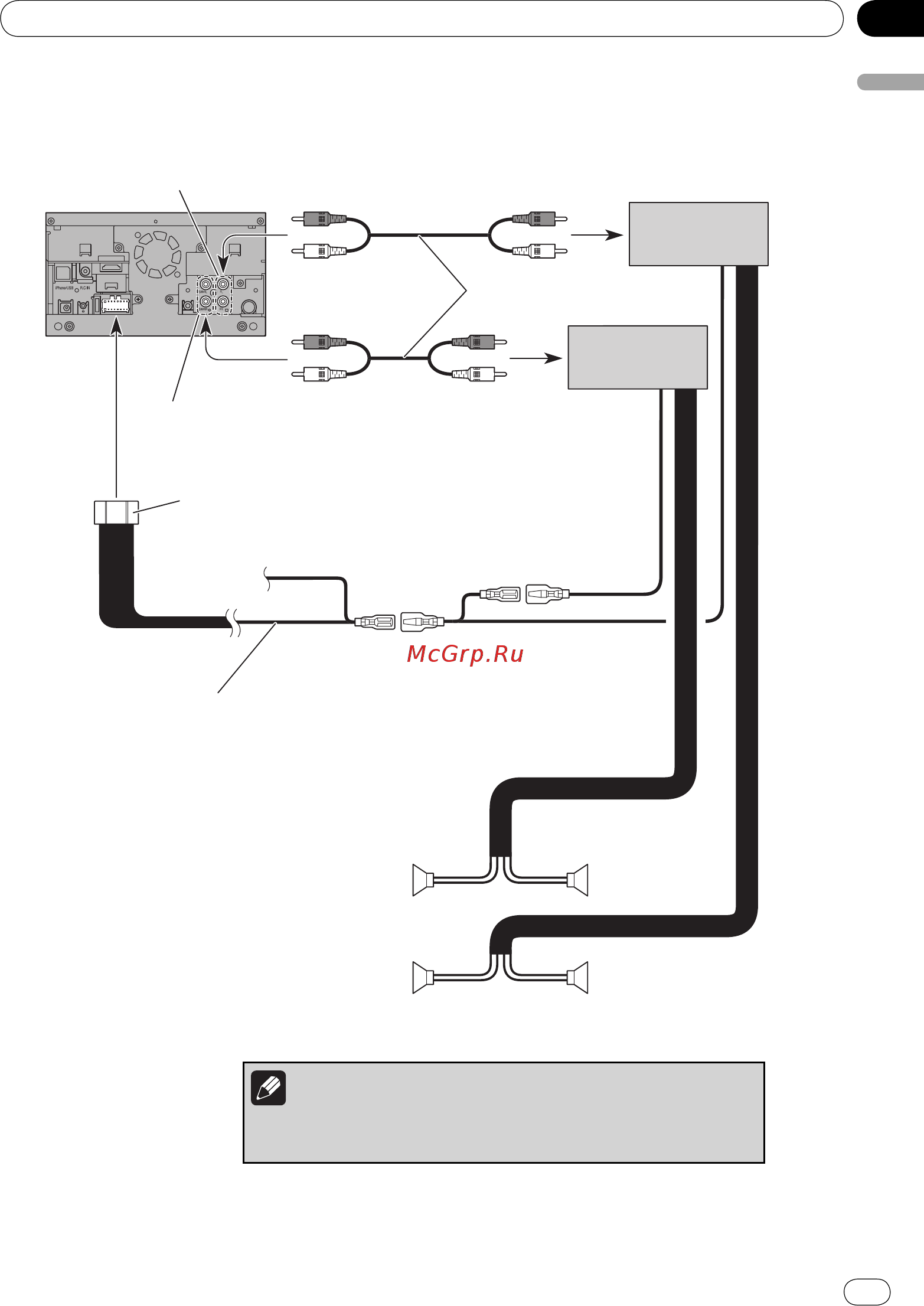

Connecting the system
Section
11
Engb
English
When connecting to separately sold power amp/subwoofer
This product
Front outputs
(FL, FR)
Subwoofer/rear outputs
(SW/RL, SW/RR)
Power cord
RCA cables
(sold separately)
Power amp
(sold separately)
Power amp
(sold separately)
System remote control
Left Right
Front speaker Front speaker
Subwoofer or
Rear speaker
Subwoofer or
Rear speaker
Blue/white
To system control terminal
of the power amp
(max. 300 mA 12 V DC).
Note
You can change the RCA output of the subwoofer depending
on your subwoofer system. (Refer to the Operation Manual.)
