03
Установка
Раздел
135
Ru
Русский

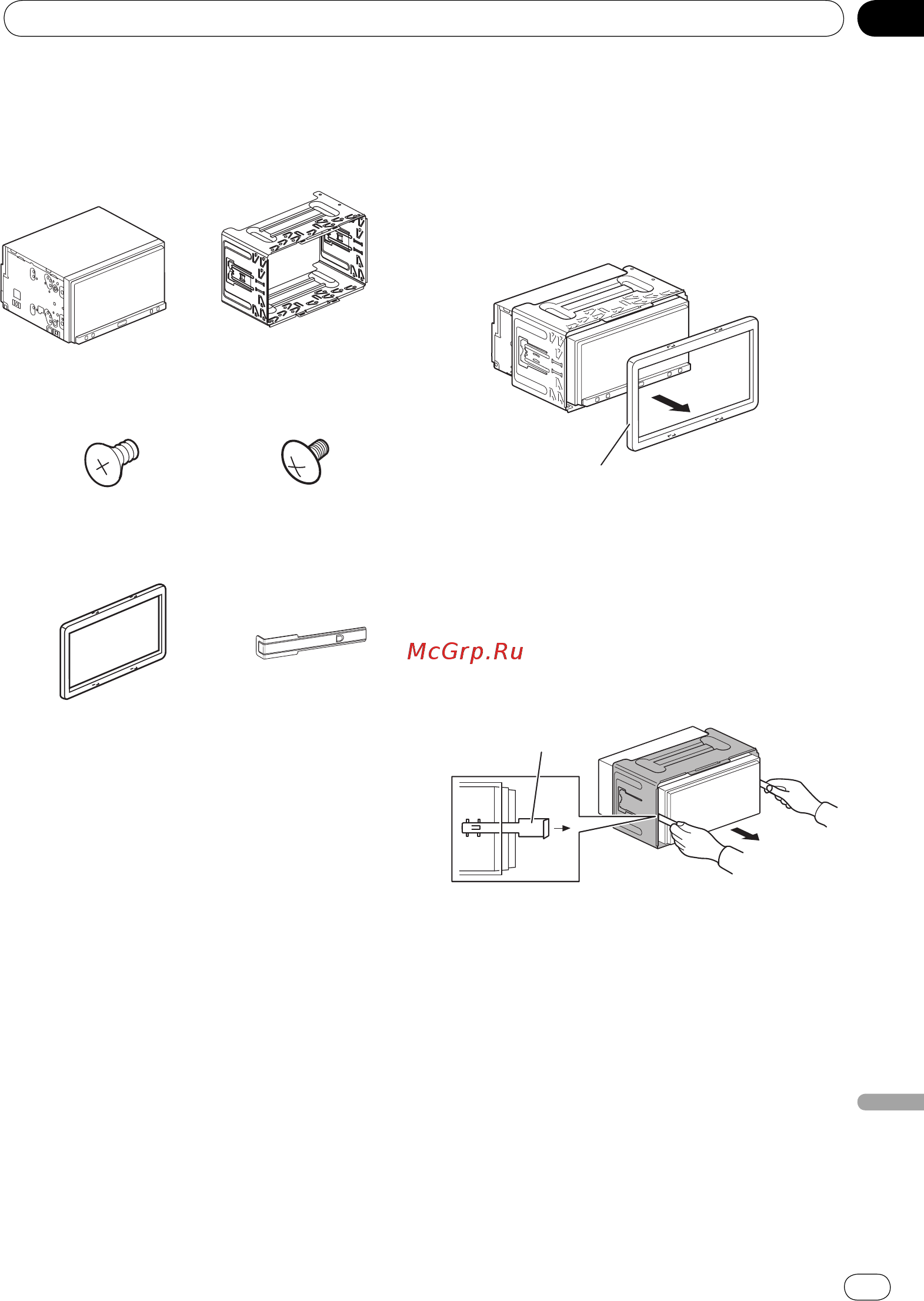

Комплект поставки
Детали, имеющие маркировку (*),
предварительно установлены.
Блок дисплея Держатель*
Болт с плоской головкой
(5 мм × 9 мм)
(6 шт.)
Винт со сферической
головкой большого
размера
(5 мм × 8 мм)
(6 шт.)
Накладная рамка*
Ключ для
извлечения
(2 шт.)
Перед установкой данного
изделия
1 Установите накладную рамку.
Потяните верхнюю и нижнюю части
накладной рамки и снимите ее.
Накладная рамка
2 Установите входящие в комплект
ключи для извлечения с обеих
сторон блока до щелчка,
подтверждающего установку на
место.
3 Извлеките блок из держателя.
Ключ для извлечения
