Installation
03
Section
20
Engb

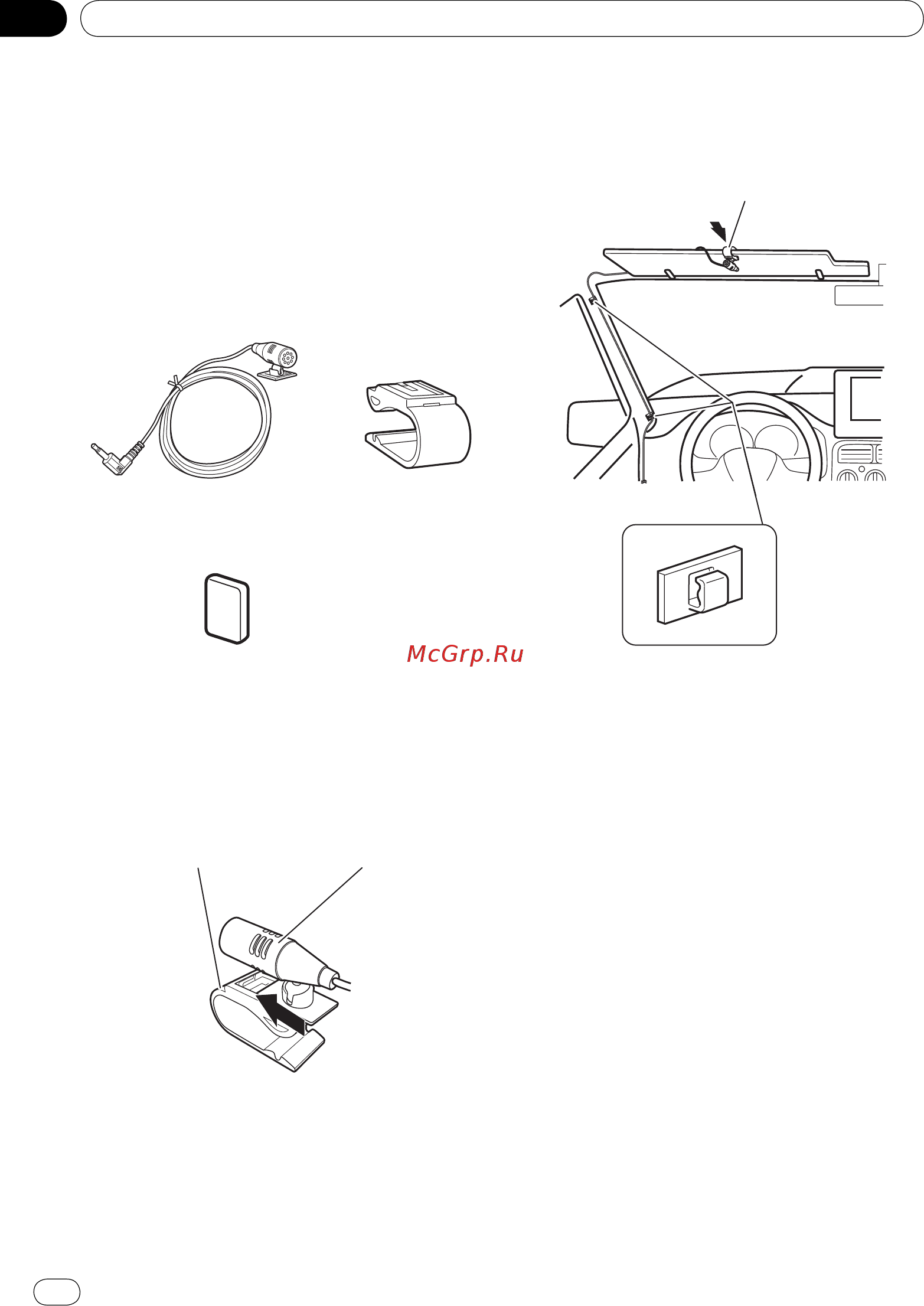

Installing the microphone
Install the microphone in a place where its
direction and distance from the driver make
it easiest to pick up the driver’s voice.
Be sure to turn off (ACC OFF) the product
before connecting the microphone.
Parts supplied
Microphone Microphone clip
Double-sided tape
Mounting on the sun visor
1 Install the microphone in the micro-
phone clip.
Microphone clip Microphone
•
•
2 Attach the microphone clip to the sun
visor.
Microphone clip
Clamps
Use separately sold clamps to secure the
lead where necessary inside the vehicle.
Install the microphone on the sun visor
when it is in the up position. It cannot rec-
ognise the driver’s voice if the sun visor is in
the down position.
