Connecting the system
02
Section
12
Engb
When connecting a rear
view camera
When this product is used with a rear view
camera, it is possible to automatically
switch from the video to rear view image
when the gearstick is moved to REVERSE
(R). Rear Camera mode also allows you to
check what is behind you while driving.
WARNING
USE INPUT ONLY FOR REVERSE OR MIRROR
IMAGE REAR VIEW CAMERA. OTHER USE
MAY RESULT IN INJURY OR DAMAGE.
CAUTION
The screen image may appear reversed.
The rear view camera is used as an aid to
keep an eye on trailers, or backing into a
tight parking spot. Do not use this function
for entertainment purposes.
Objects in rear view may appear closer or
more distant than in reality.
Please note that the image area shown by
the rear view camera may differ slightly
when full-screen images are displayed when
backing and when checking the rear of the
vehicle while moving forward.
•
•
•
•

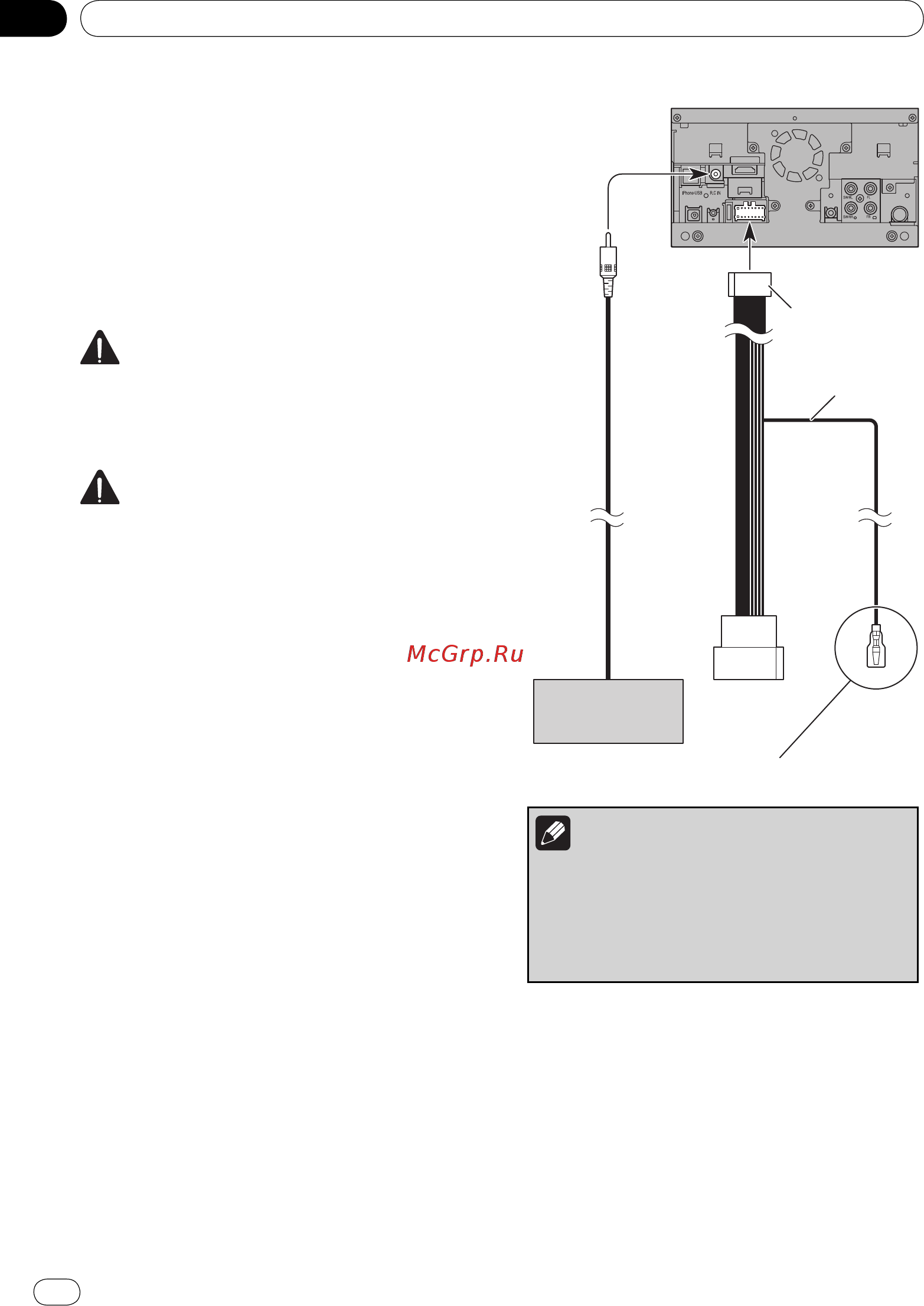

This product
Rear view camera
(e.g. ND-BC5)
(sold separately)
For more details about the wiring, refer to
Connecting the power cord (2) on page 10.
Notes
To display the rear view camera image, set
the rear view camera to on.
Connect this product to the rear view cam-
era only. Do not connect to any other equip-
ment.
•
•
Power cord
Violet/white
(REVERSE GEAR
SIGNAL INPUT)
