Руководство по сервисному обслуживанию
27
РАЗДЕЛ 5. УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ

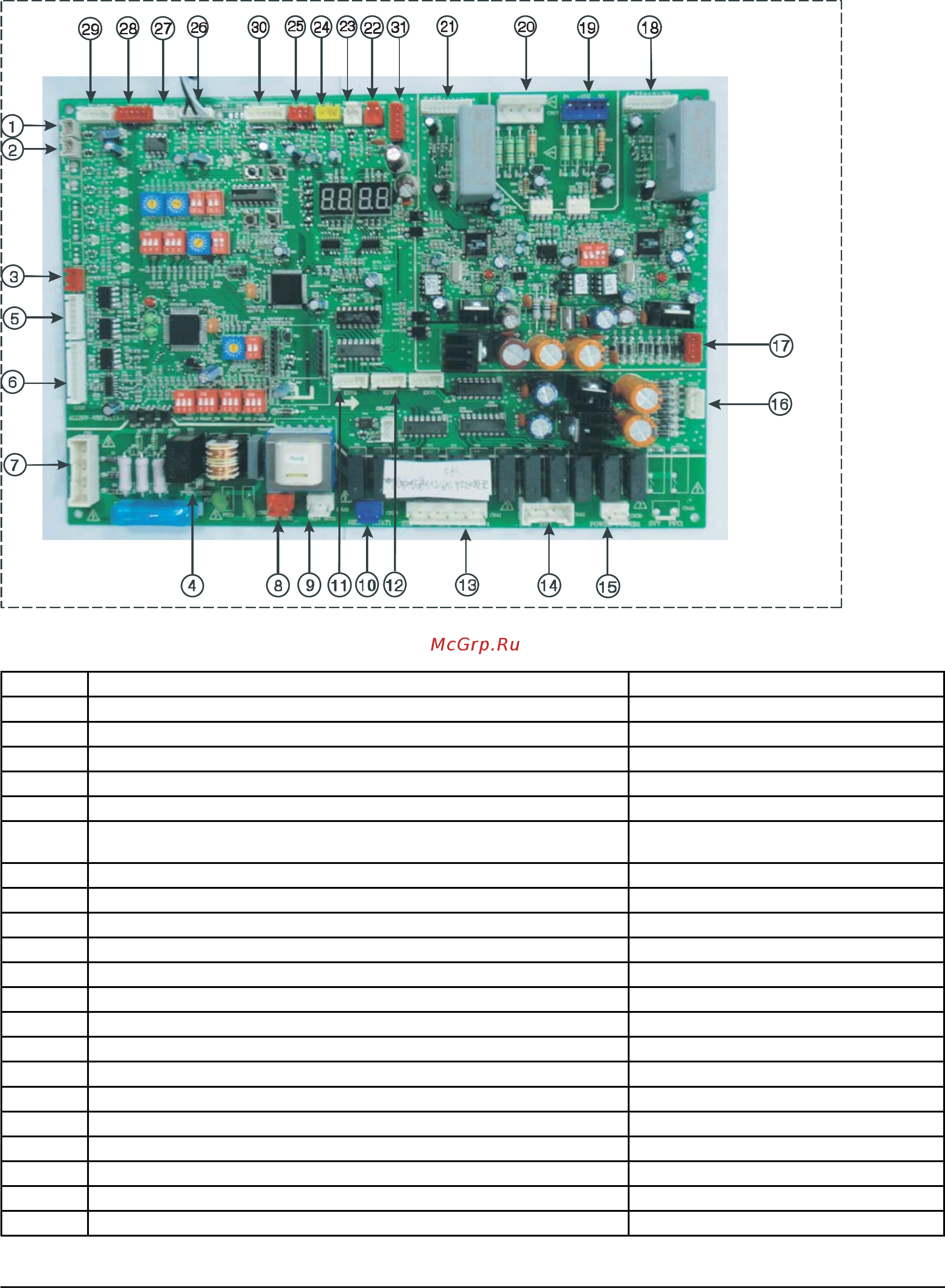

1. РАЗЪЕМЫ СИСТЕМНОЙ ПЛАТЫ НАРУЖНОГО БЛОКА
Назначение разъемов системной платы
№ Описание Напряжение на разъеме
1 CN10 Вход датчика температуры нагнетания инверторного компрессора А 0–5 В постоянного тока (аналоговый сигнал)
2 CN1 1 Вход датчика температуры нагнетания инверторного компрессора А или В 0–5 В постоянного тока (аналоговый сигнал)
3 CN2 Не используется
4 CN31 Не используется
5 CN22 Не используется
6 CN16
Разъем для подключения кабелей связи внутреннего блока, кабеля сети вну-
тренних
блоков, кабеля сети наружных блоков и учета сетевых ресурсов.
2,5–2,7 В постоянного тока
7 CN1 1 Вход сигнала фазировки двигателей 380 В
8 CN30 Вход электропитания с трансформатора 1 220 В
9 CN29 Вход электропитания с трансформатора 2 220 В
10 CN38 Выход питания нагрузки 220 В
11 CN36 Выход сигнала на привод ЭРВ А 1-й контакт слева: 12 В постоянного тока
12 CN35 Выход сигнала на привод
ЭРВ В 1-й контакт слева: 12 В постоянного тока
13 CN41 Выход питания нагрузки 220 В
14 CN42 Выход питания нагрузки 220 В
15 CN39 Выход питания нагрузки 220 В
16 CN12 Выход электропитания на трансформатор 1 Желтый – желтый: 9 В переменного тока
17 CN15 Выход электропитания на трансформатор 2 Желтый – желтый: 14,5 В переменного тока
18 CN14 Выход сигнала на активацию модуля инвертора В 3-й контакт
слева: 3,3 В постоянного тока
19 CN17 Вход сигнала напряжения на модуле инвертора В 540 В постоянного тока, +15 В, N
20 CN18 Электропитание 12 В постоянного тока 12 В
21 CN13 Выход сигнала на активацию модуля инвертора А 3-й контакт слева: 3,3 В постоянного тока
