Руководство по сервисному обслуживанию
31
ENC1: настройка типа наружного блока; 0 — ведущий блок; 1–3 — ведомый блок.
ENC2: настройка кода мощности наружного блока; 0–5— блоки типоразмеров 8HP — 18HP.

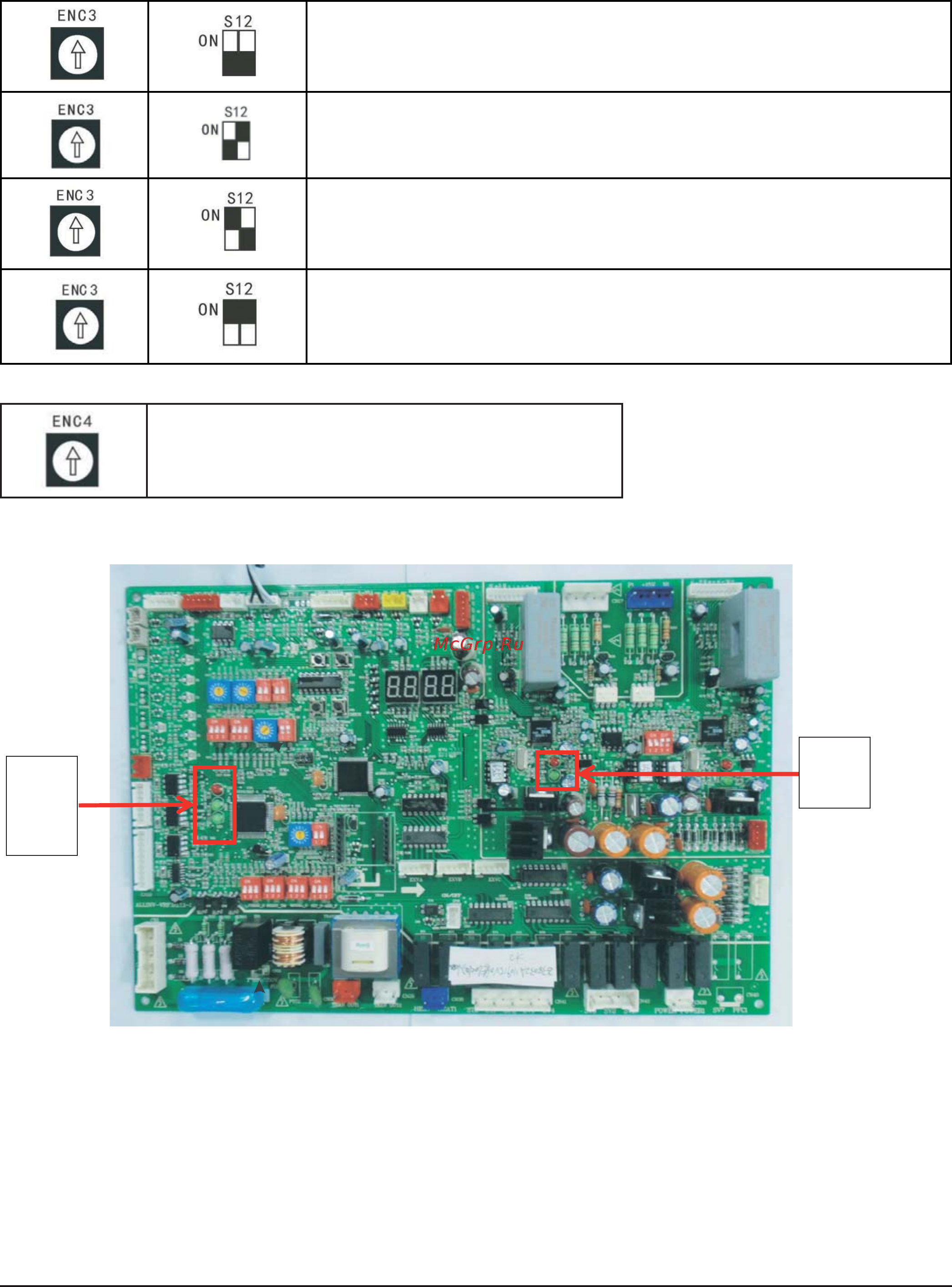

ENC3 и S12:
0–15 внутренних блоков в системе кондиционирования
16–31 внутренних блоков в системе кондиционирования
32–47 внутренних блоков в системе кондиционирования
48–63 внутренних блока в системе кондиционирования
ENC4:
Настройка сетевого адреса блока.
Диапазон значений: 0–7.
Значение настройки соответствует адресу.
2.3 Светодиодные индикаторы системной платы наружного блока
LED3
LED2
LED1
LED5
LED4
LED1: индикатор электропитания. Светится при подаче на блок электропитания.
LED2:индикатор работы. Светится при работе блока в штатном режиме.
LED3: индикатор сбоя работы микросхемы сетевого управления. При срабатывании защиты от изменения последовательности фаз инди-
катор начинает мигать.
LED4: индикатор работы модуля инвертора. Светится во время работы компрессора.
LED5:индикатор сбоя работы модуля инвертора.
При сбое работы модуля инвертора индикатор начинает мигать, а на дисплее отобража-
ется код ошибки.
