Руководство по сервисному обслуживанию
28
№ Описание Напряжение на разъеме
22 CN25 Вход реле низкого давления 0 или 5 В
23 CN26 Вход реле высокого давления 0 или 5 В
24 CN7 Вход датчика высокого давления 0–5 В постоянного тока (аналоговый сигнал)
25 CN6 Не используется
26 CN28 Вход датчиков наружной температуры и температуры конденсации 0–5 В постоянного тока (аналоговый сигнал)
27 CN24 Подключение линии связи между наружными блоками 2,5–2,7 В постоянного тока
28 CN20 Выход управляющего сигнала на двигатель постоянного тока вентилятора А 1-й контакт слева: 5 В постоянного тока
29 CN21 Выход управляющего сигнала на двигатель постоянного тока вентилятора В 1-й контакт слева: 5 В постоянного тока
30 CN43 Вход сигнала силы тока на инверторных компрессорах А и В
0–7,8 В переменного тока (аналоговый
сигнал)
31 CN19 Вход для
подключения питания системной платы GND +5 В +12 В

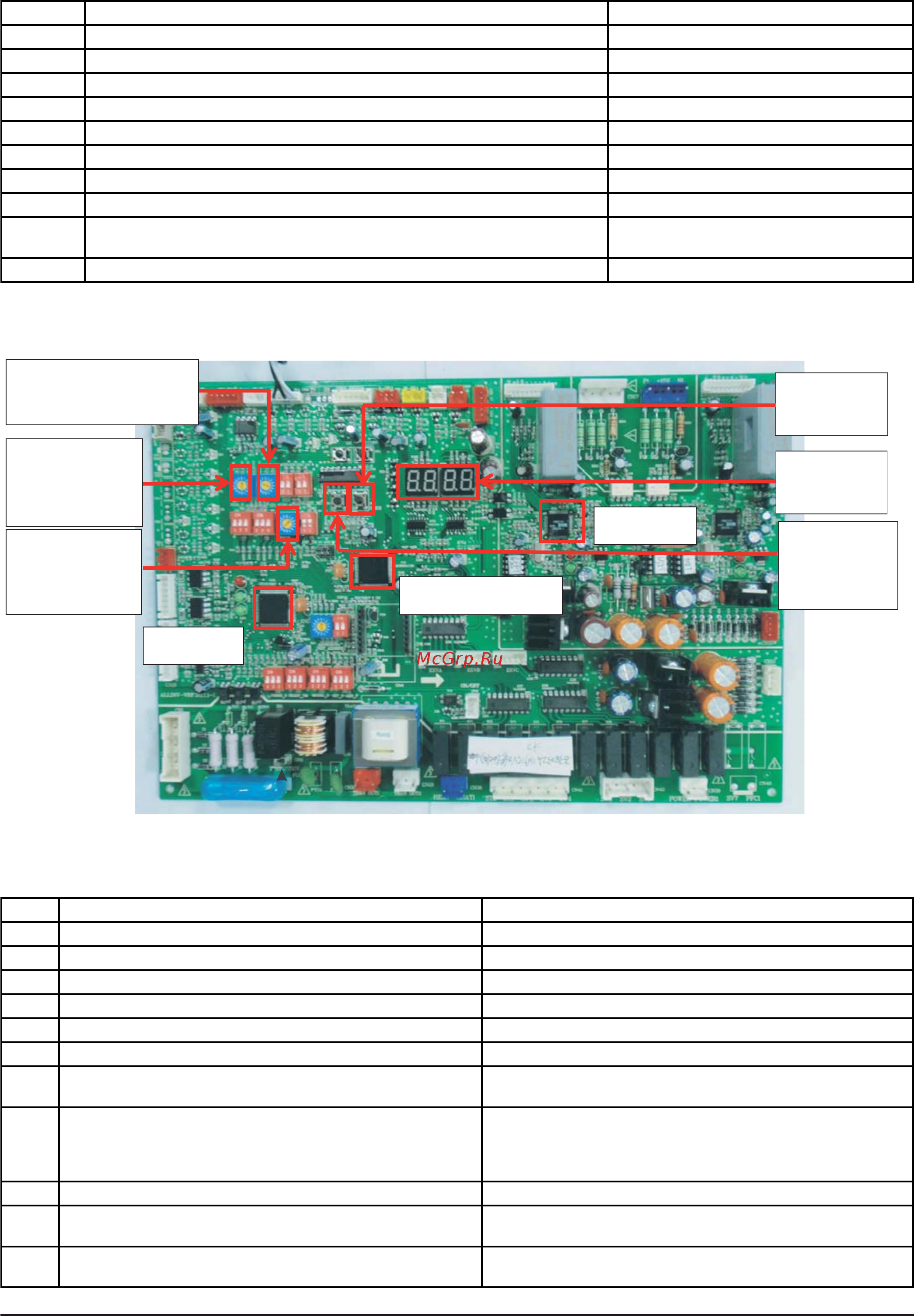

2. РАЗЪЕМЫ СИСТЕМНОЙ ПЛАТЫ НАРУЖНОГО БЛОКА
ɋɜɟɬɨɞɢɨɞɧɵɣ
ɞɢɫɩɥɟɣ
ENC2:
ɩɟɪɟɤɥɸɱɚɬɟɥɶ
ɤɨɞɨɜɦɨɳɧɨɫɬɢ
ɧɚɪɭɠɧɵɯɛɥɨɤɨɜ
Ɇɢɤɪɨɫɯɟɦɚ
M
C9S08
A
C
12
8
Ɇɢɤɪɨɫɯɟɦɚ
053
7
Ɇ
ɢɤɪɨɫɯɟɦɚ
IR341
SW2ɤɧɨɩɤɚ
ɨɩɪɨɫɚ
ɩɚɪɚɦɟɬɪɨɜ
SW1ɤɧɨɩɤɚ
ɪɟɠɢɦɚ
ɩɪɢɧɭɞɢɬɟɥɶɧ
ɨɯɥɚɠɞɟɧɢɹ
ENC1:
ɩɟɪɟɤɥɸɱɚɬɟɥɶ
ɚɞɪɟɫɨɜɧɚɪɭɠɧɵɯ
ɛɥɨɤɨɜ
ENC3: ɩɟɪɟɤɥɸɱɚɬɟɥɶ
ɤɨɥɢɱɟɫɬɜɚɜɧɭɬɪɟɧɧɢɯ
ɛɥɨɤɨɜ
2.1 Отображение параметров работы системы с помощью кнопки SW2
№ Описание Примечание
1 Адрес наружного блока 0, 1, 2, 3
2 Производительность наружного блока 8, 10, 12, 14, 16, 18
3 Количество модульных наружных блоков Используется в ведущих блоках
4. Заданное количество внутренних блоков Используется в ведущих блоках
5 Суммарная производительность наружного блока Производительность
6 Общая требуемая производительность внутренних блоков Используется в ведущих блоках
7
Общая требуемая производительность ведущего наружного
блока с учетом
поправок
Используется в ведущих блоках
8 Режим работы
0, 2, 3, 4 (0: блок выключен; 1: режим вентиляции; 2: режим
охлаждения;
3: режим нагрева (при наличии возможности);
4: режим принудительного охлаждения)
9 Текущая производительность данного наружного блока Производительность
10 Частота вращения вентилятора А
0 — вентилятор выключен; 1–15 — последовательное увеличе-
ние частоты вращения; 15 — максимальная частота вращения.
11 Частота вращения вентилятора В
0 — вентилятор
выключен; 1–15 — последовательное увеличе-
ние частоты вращения; 15 — максимальная частота вращения.
