Руководство по сервисному обслуживанию
29
12 Среднее значение показаний температуры T2/T2B Текущее значение
13 Температура на трубе Т3 Текущее значение
14 Температура в помещении Т4 Текущее значение
15 Температура нагнетания компрессора А Текущее значение
16 Температура нагнетания компрессора В Текущее значение
17 Не используется
18 Ток на инверторном компрессоре А Текущее значение
19 Ток на инверторном компрессоре В Текущее значение
20
Степень открытия ЭРВ А Текущее значение = значение на дисплее × 8
21 Степень открытия ЭРВ В Текущее значение = значение на дисплее × 8
22 Высокое давление Текущее значение = значение на дисплее × 0,1 МПа
23 Не используется
24 Количество внутренних блоков Текущее значение
25 Количество работающих внутренних блоков Текущее значение
26 Приоритетность режимов 0, 1, 2, 3, 4
27 Режим управления уровнем шума (ночной режим) 0, 1, 2, 3
28 Режим статического напора 0, 1, 2, 3
29 Напряжение постоянного тока на модуле инвертора А Значение на дисплее × 10
30 Напряжение постоянного тока на модуле инвертора В Значение на дисплее × 10
31 Не используется
32 Не используется
33 —— Конец проверки

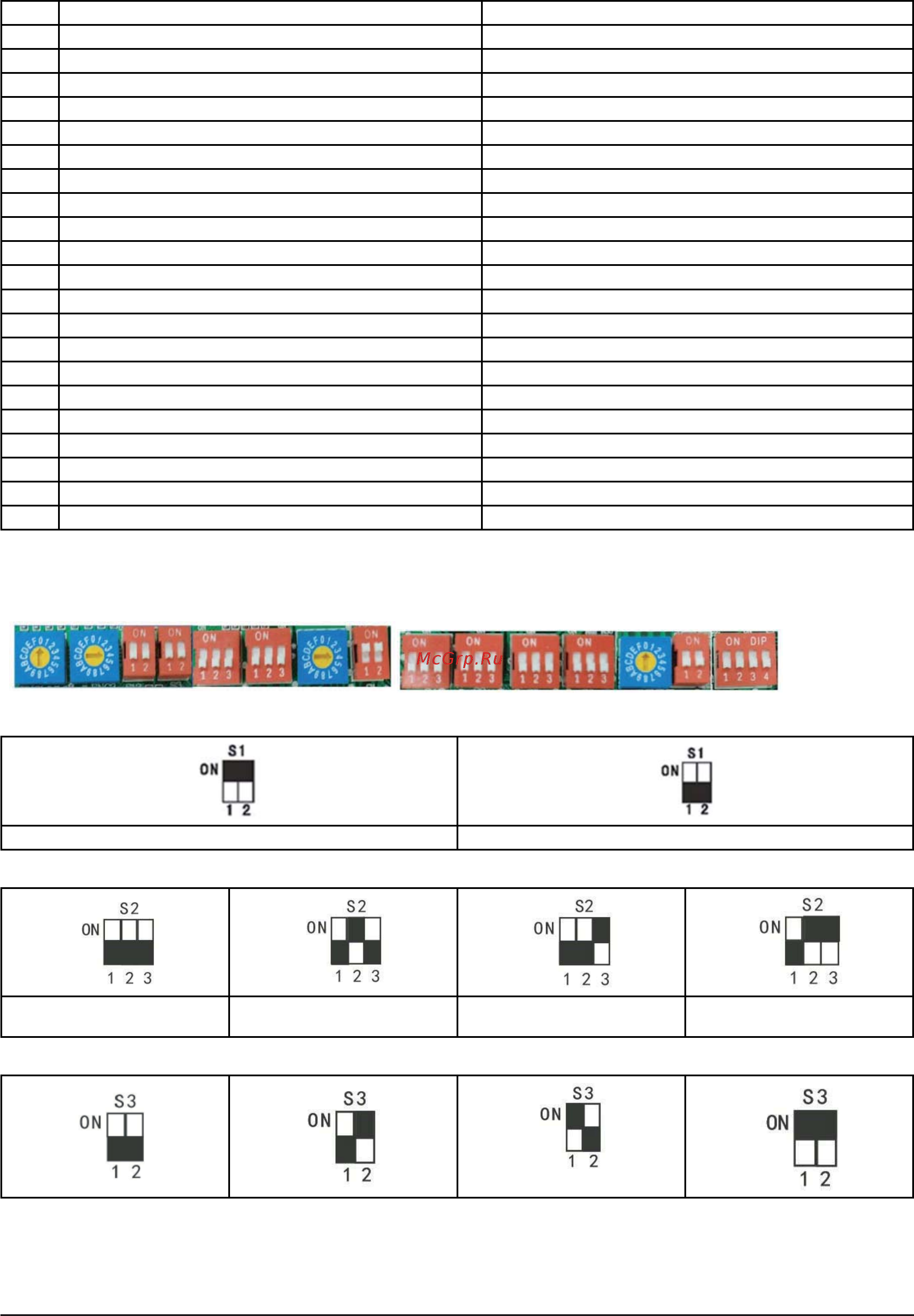

2.2 Настройки DIP-переключателей
ENC1 ENC3 S12 S3 S7 S8 ENC2 S1 S4 S2 S5 S6 ENC4 S10 S11
S1: задержка перезапуска
Задержка перезапуска 10 мин Задержка перезапуска 12 мин
S2: настройка ночного режима
Ночной режим 6/10 ч (заводская
настройка)
Ночной режим 8/10 ч Ночной режим 6/12 ч Ночной режим 8/12 ч
S3: управление снижением уровня шума
