Руководство по сервисному обслуживанию
30
Ночной режим (заводская на-
стройка)
Низкий уровень шума Сверхмалошумный режим Обычный уровень шума

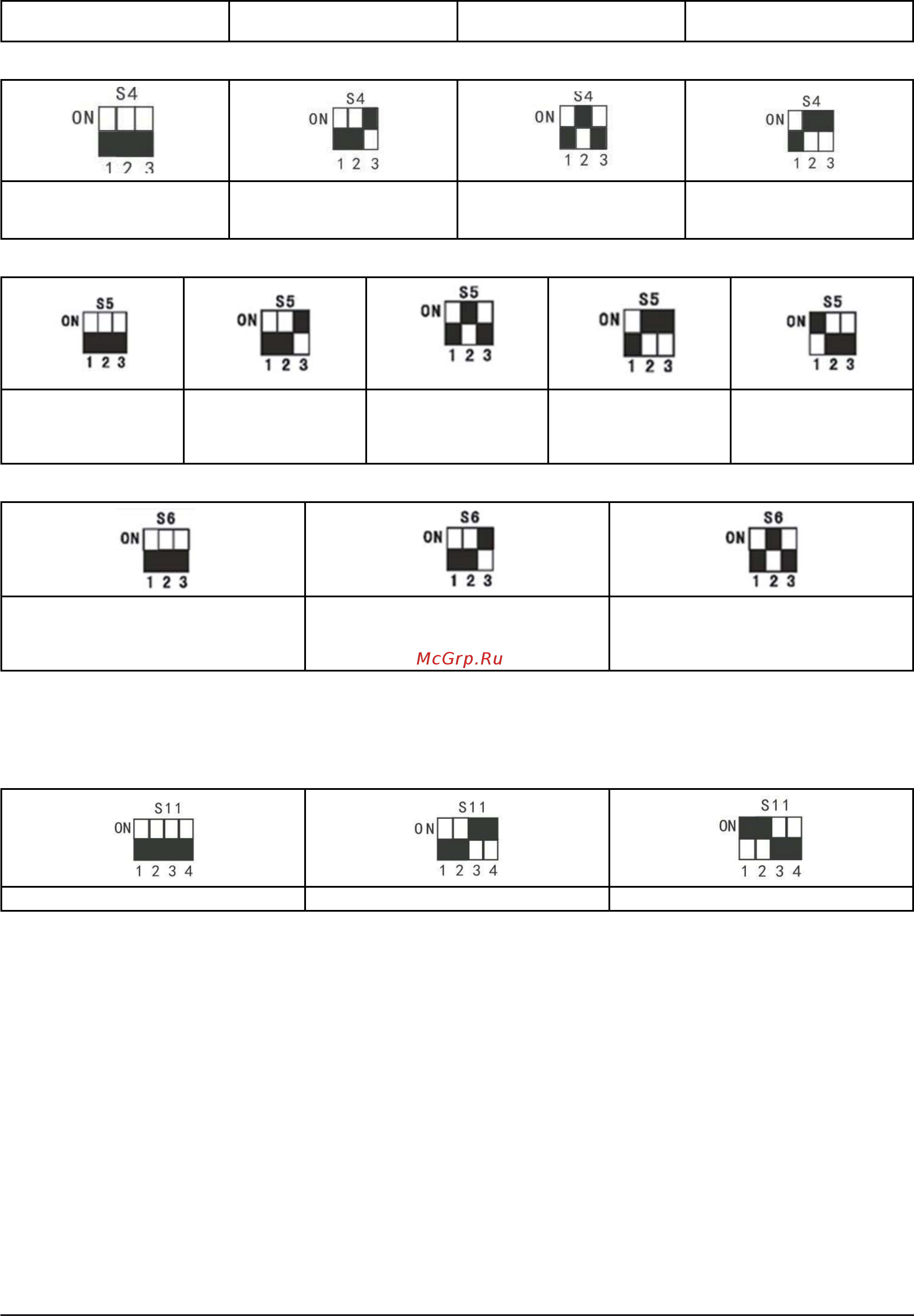

S4: режим статического напора вентилятора наружного блока
Безнапорный режим (заводская
настройка)
Режим низкого статического
напора вентиляторов (в блоках,
имеющих данную возможность)
Режим среднего статического
напора вентиляторов (в блоках,
имеющих данную возможность)
Режим высокого статического
напора вентиляторов (в блоках,
имеющих данную возможность)
S5: приоритет режима
Приоритет режима нагре-
ва (заводская настройка)
Приоритет режима
охлаждения
Выбор приоритетного
режима по блоку или по
первому выбранному
режиму
Блоки запускаются толь-
ко в режиме нагрева
Блоки запускаются толь-
ко в режиме охлаждения.
S6: способ адресации
Определение адресов в автоматическом
режиме
Определение адресов в неавтоматическом
режиме (используется при наличии в систе-
ме внутренних блоков предыдущих серий);
заводская настройка
Сброс адресов внутренних блоков (исполь-
зуется для автоматического поиска внутрен-
них блоков последнего поколения)
S7: не используется.
S8: не используется.
S10: не используется.
S11: настройка кода мощности наружного блока.
Наружные блоки 8НР, 10НР Наружные блоки 12НР, 14НР, 16НР Наружные блоки 18НР
