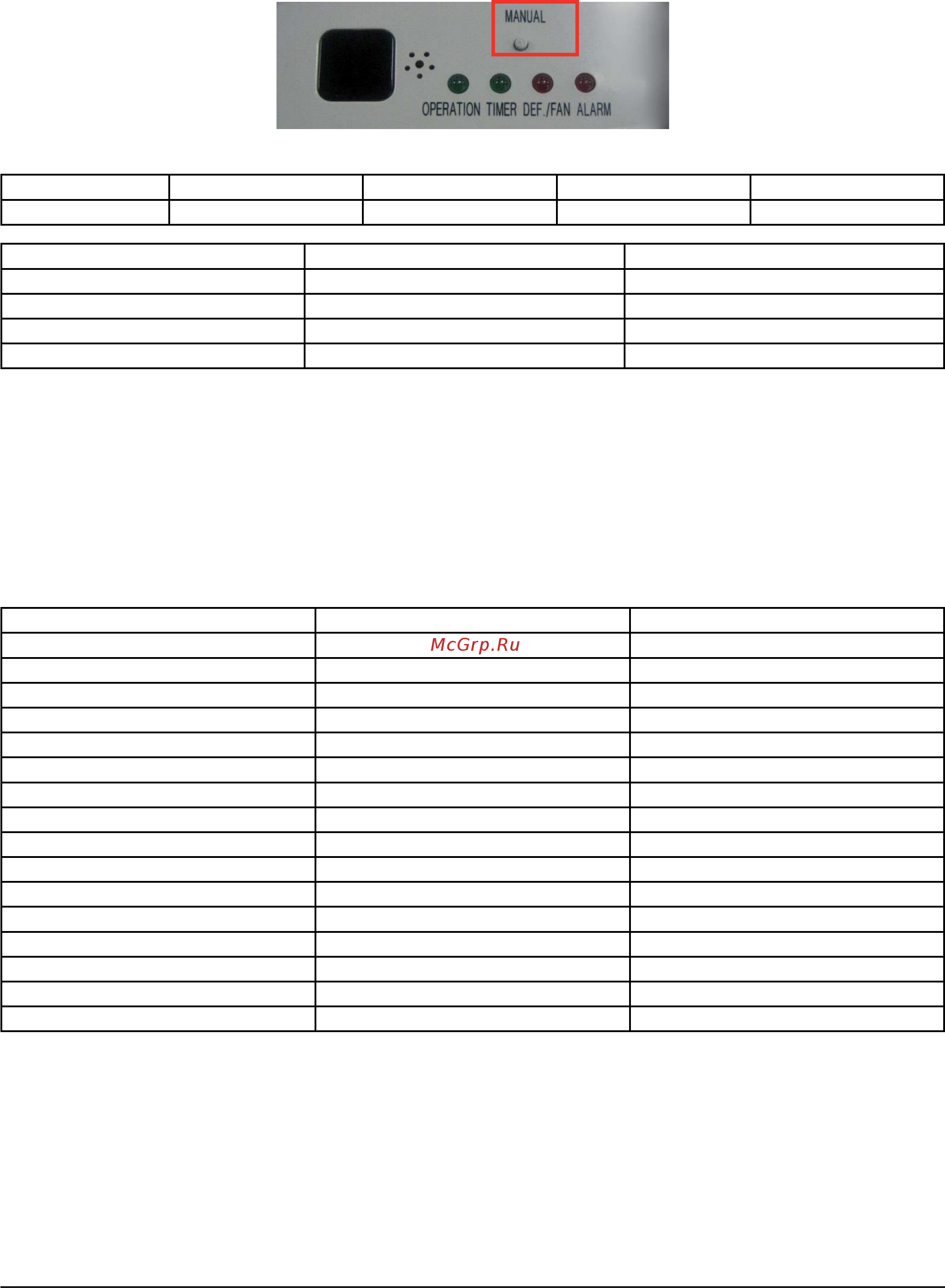

Руководство по сервисному обслуживанию
35
Примечания
1. Нажмите и удерживайте в течение 5 с кнопку MANUAL на панели дисплея; светодиоды на панели дисплея отобразят код адреса вну-
треннего блока.
Обозначение кодов:
Светодиод RUNNING TIMER DEF./FAN ALARM
Значение 8 4 2 1
Звуковой сигнал Код адреса Светодиоды дисплея
Отсутствует 00–15 Светятся
Отсутствует 16–31 Мигают
Раздается 32–47 Светятся
Раздается 48–63 Мигают
Пример
Нажмите и удерживайте в течение 5 с кнопку MANUAL.
• Если светятся индикаторы OPERATION, TIMER и DEF./FAN, а звуковой сигнал отсутствует, тогда код адреса равен: 8 + 4 + 2 = 14.
• Если мигают все четыре светодиода, а звуковой сигнал отсутствует, к значению кода адреса следует добавить 16, т
. е.: (8 + 4 + 2) +16
= 30.
• Если светятся индикаторы OPERATION, TIMER и DEF./FAN, и раздается звуковой сигнал, код адреса равен: (8 + 4 + 2) + 32 = 46.
• Если мигают все четыре светодиода, и раздается звуковой сигнал, код адреса равен: (8 + 4 + 2) +48 = 62.
2. Нажмите и удерживайте в течение 10 с кнопку MANUAL на панели дисплея; светодиоды на панели дисплея отобразят код мощности
внутреннего блока.
Код мощности Производительность (× 100 Вт) HP
0 22 0,8
1 28 1,0
2 36 1,2
3 45 1,6
4 56 2,0
5 71 2,5
6 80 3,0
7 90 3,2
8 112 4,0
9 140 5,0
A 160 6,0
B 160 6,0
C 160 6,0
D 160 6,0
E 160 6,0
F 160 6,0
Пример
Нажмите и удерживайте в течение 10 с кнопку MANUAL.
• Если все светодиодные индикаторы выключены, код мощности равен 0, и производительность внутреннего блока равна: 22 × 100 Вт
(0,8HP).
• Если светятся индикаторы TIMER и ALARM, код мощности равен 4 + 1 = 5; производительность внутреннего блока равна: 71 × 100 Вт
(2,5HP).
• Если светятся индикаторы OPERATION и ALARM, код
мощности равен: 8 + 1 = 9; производительность внутреннего блока равна: 140 ×
100 Вт (5,0HP).
