Руководство по сервисному обслуживанию
50
ɉɥɚɬɚ
ɮɢɥɶɬɪɚ
ɮɚɡɧɵɣ
ɦɨɫɬɨɜɨɣ
ɜɵɩɪɹɦɢɬɟɥɶ

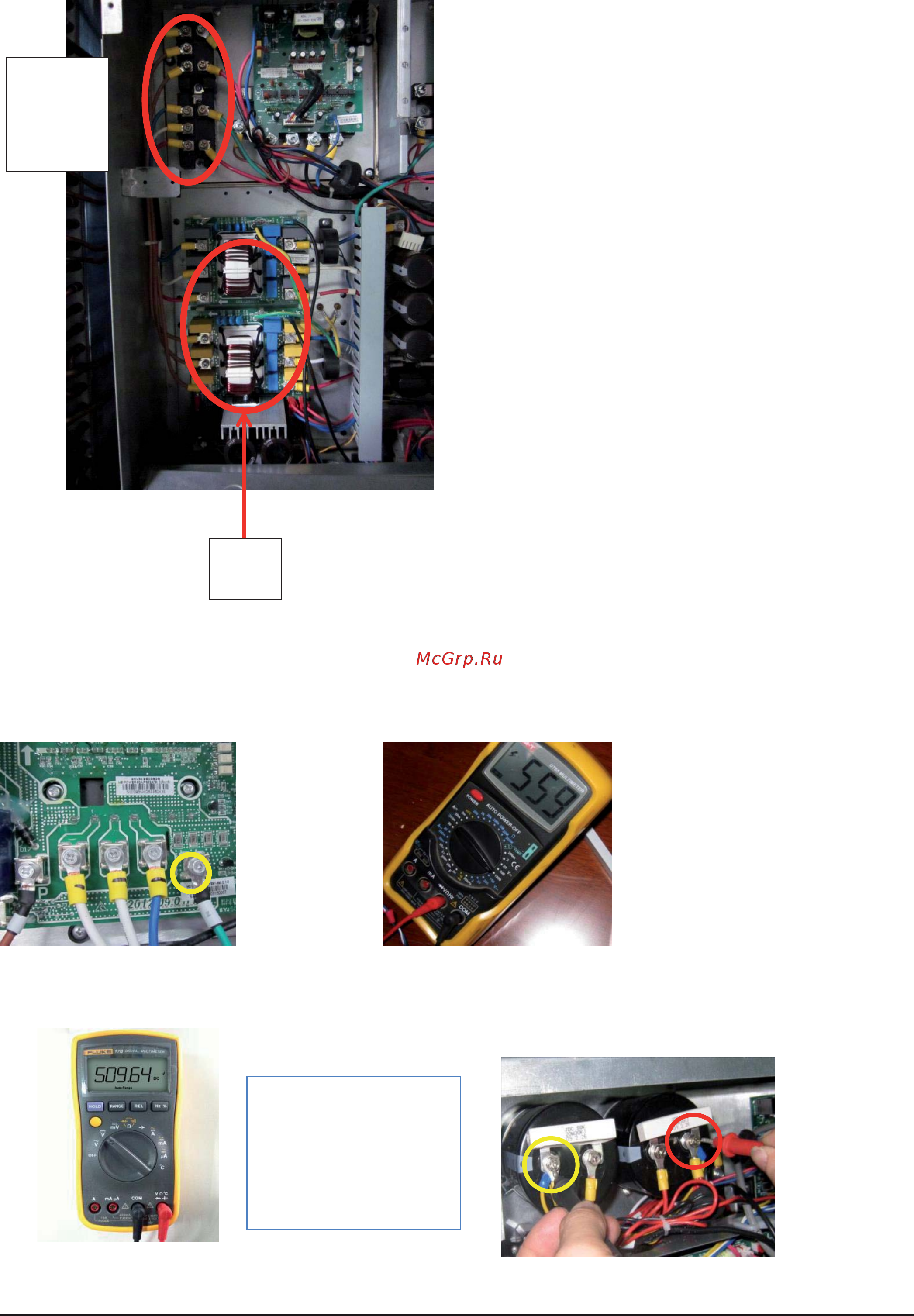

3.17.3 Устранение неисправности xL2
Этап 1
Проверьте напряжение постоянного тока между зажимами P и N, номинальное значение составляет 510–580 В; если значение напряжения
выше 580 В, перейдите к этапу 2.
Этап 2
Измерьте напряжение между электролитическими конденсаторами, номинальное значение напряжения составляет 510–580 В; если из-
меренное значение не соответствует этому диапазону, системная плата неисправна и требует замены.
ɉɟɪɟɤɥɸɱɢɬɟɞɢɚɩɚɡɨɧ
ɢɡɦɟɪɟɧɢɣɦɭɥɶɬɢɦɟɬɪɚ
ɧɚɤȼɢɢɡɦɟɪɶɬɟ
ɧɚɩɪɹɠɟɧɢɟɦɟɠɞɭɞɜɭɦɹ
ɷɥɟɤɬɪɨɥɢɬɢɱɟɫɤɢɦɢ
ɤɨɧɞɟɧɫɚɬɨɪɚɦɢ
