Инструкция по монтажу
1
СОДЕРЖАНИЕ СТР.
1. МЕРЫ БЕЗОПАСНОСТИ .....................................................................1
2. ПРИНАДЛЕЖНОСТИ ...........................................................................1
3. ВЫБОР МЕСТА РАЗМЕЩЕНИЯ БЛОКА .............................................1
4. СВОБОДНОЕ ПРОСТРАНСТВО .........................................................2
5. МОНТАЖ ВНУТРЕННЕГО БЛОКА ......................................................2
6. МОНТАЖ ДРЕНАЖНОЙ ТРУБЫ ........................................................4
7. МОНТАЖ ТРУБОПРОВОДА ХЛАДАГЕНТА ........................................5
8. ПОДКЛЮЧЕНИЕ ТРУБ ХЛАДАГЕНТА ...............................................6
9. ЭЛЕКТРОМОНТАЖНЫЕ РАБОТЫ .....................................................7
10. СИСТЕМА УПРАВЛЕНИЯ .................................................................8
11. ТЕСТОВЫЙ ЗАПУСК ........................................................................9
1. МЕРЫ БЕЗОПАСНОСТИ
• Перед началом выполнения монтажных работ необходимо
изучить данную инструкцию.
• Все монтажные работы должны выполняться квалифицирован-
ными специалистами.
• При повреждении силового кабеля работы по его замене дол-
жен выполнять представитель производителя, специалист сер-
висного центра или другой квалифицированный специалист.
• При выполнении монтажа внутреннего блока необходимо стро-
го соблюдать указания данной
инструкции.
• Подавать на блок напряжение можно только после полного
завершения монтажа трубопровода.
• Производитель оставляет за собой право изменять содержа-
ние данной инструкции без предварительных уведомлений.
ПРИМЕЧАНИЕ
Специалисты организации, выполняющей монтажные работы,
должны проинструктировать конечных пользователей о порядке экс-
плуатации и обслуживания внутреннего блока. Необходимо хранить
данную инструкцию и руководство пользователя для последующего
обращения.
2. ПРИНАДЛЕЖНОСТИ

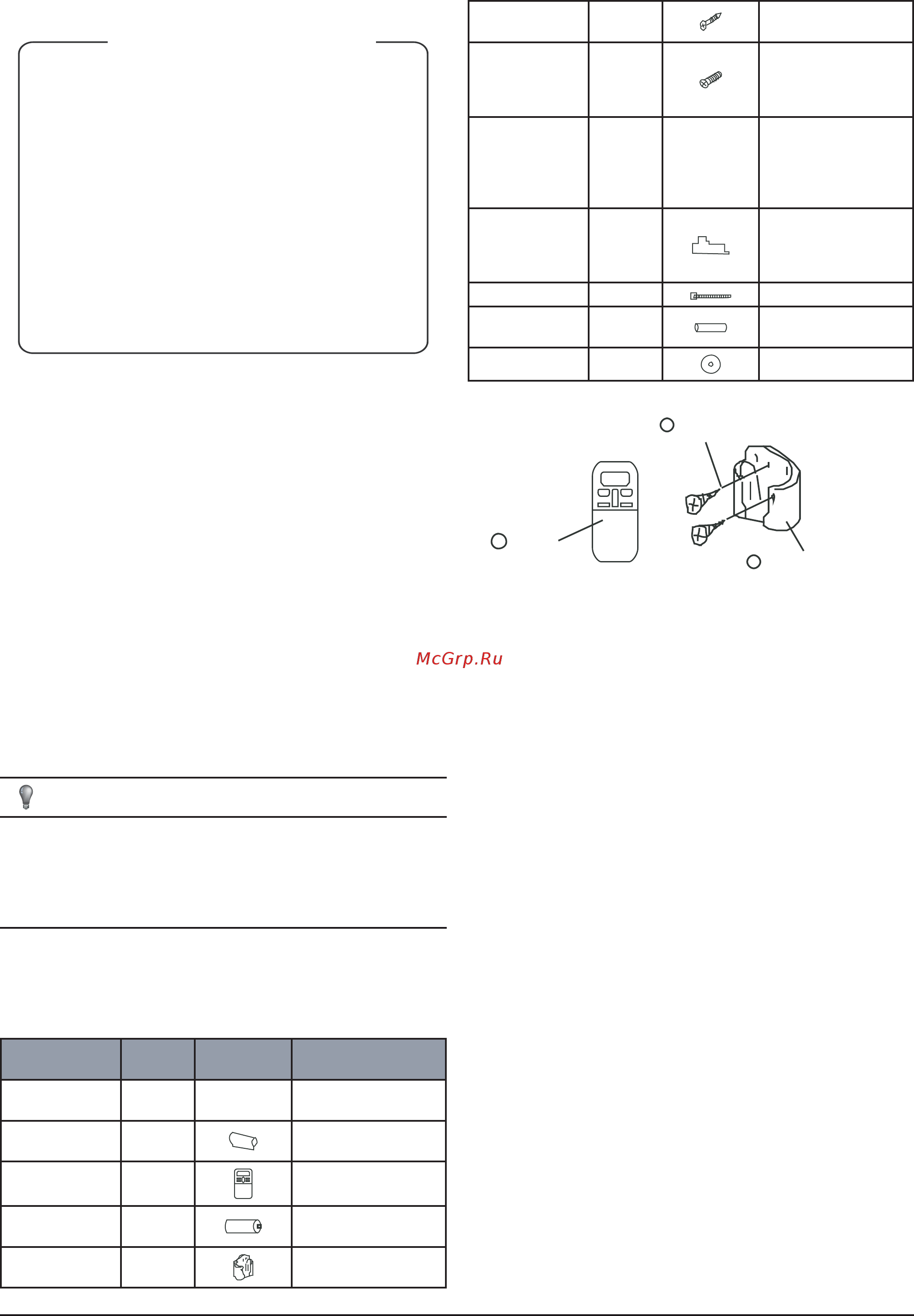

Табл. 2-1
Наименование Кол-во Внешний
вид
Назначение
Инструкция по
монтажу
1— —
Теплоизоляция 2
Теплоизолирование
трубных соединений
Пульт ДУ 1
—
Элементы
питания
2 —
Держатель
пульта ДУ
1
Крепление пульта ДУ
Винты
(ST2.9x10-C-H)
2 Монтаж пульта ДУ
Винты М4 × 16
(с шайбами)
5
Фиксация монтажно-
го шаблона и панели
(для типоразмеров
2,8–3,6 кВт)
Монтажный
шаблон
1—
Выравнивание блока
относительно проема
в подвесном потолке
(для типоразмеров
2,8–3,6 кВт)
Шаблон 1
Выравнивание
положения блока
(для типоразмеров
4,5–7,1 кВт)
Стяжка 10
Фиксация кабелей
Дренажная
труба
1 Отвод конденсата
Прокладка
8
Монтаж блока
1
2
3
ɉɭɥɶɬȾɍ
ȾɟɪɠɚɬɟɥɶɩɭɥɶɬɚȾɍ
ȼɢɧɬɵ
Ɋɢɫ
• Запрещается подвергать пульт ДУ ударным нагрузкам.
• Пульт ДУ должен находиться в зоне устойчивого приема сиг-
нала приемником внутреннего блока; передающая часть пуль-
та должна быть направлена на приемник сигнала внутреннего
блока.
• До начала монтажа необходимо убедиться в том, что приемник
ИК-сигнала внутреннего блока находится в зоне действия пуль-
та, установленного в выбранном месте.
• Во избежание возникновения электромагнитных помех необхо-
димо устанавливать пульт ДУ на расстоянии не менее 1 м от
теле- и радиоприемников.
• Запрещается устанавливать пульт ДУ в зоне падения прямых
солнечных лучей или рядом с нагревательными приборами, на-
пример плитами.
• При установке в пульт ДУ элементов питания
необходимо
следить за их полярностью.
3. ВЫБОР МЕСТА РАЗМЕЩЕНИЯ БЛОКА
Запрещается устанавливать внутренний блок при наличии в месте
установки следующих факторов:
• воспламеняемых веществ;
• солей (например, в непосредственной близости от морского
побережья);
• сернистых газов;
• паров масел (например, на кухнях);
• повышенной влажности воздуха;
• источников сильного электромагнитного излучения.
Следует избегать установки оборудования в помещениях с повы-
шенной влажностью.
