Инструкция по монтажу
8

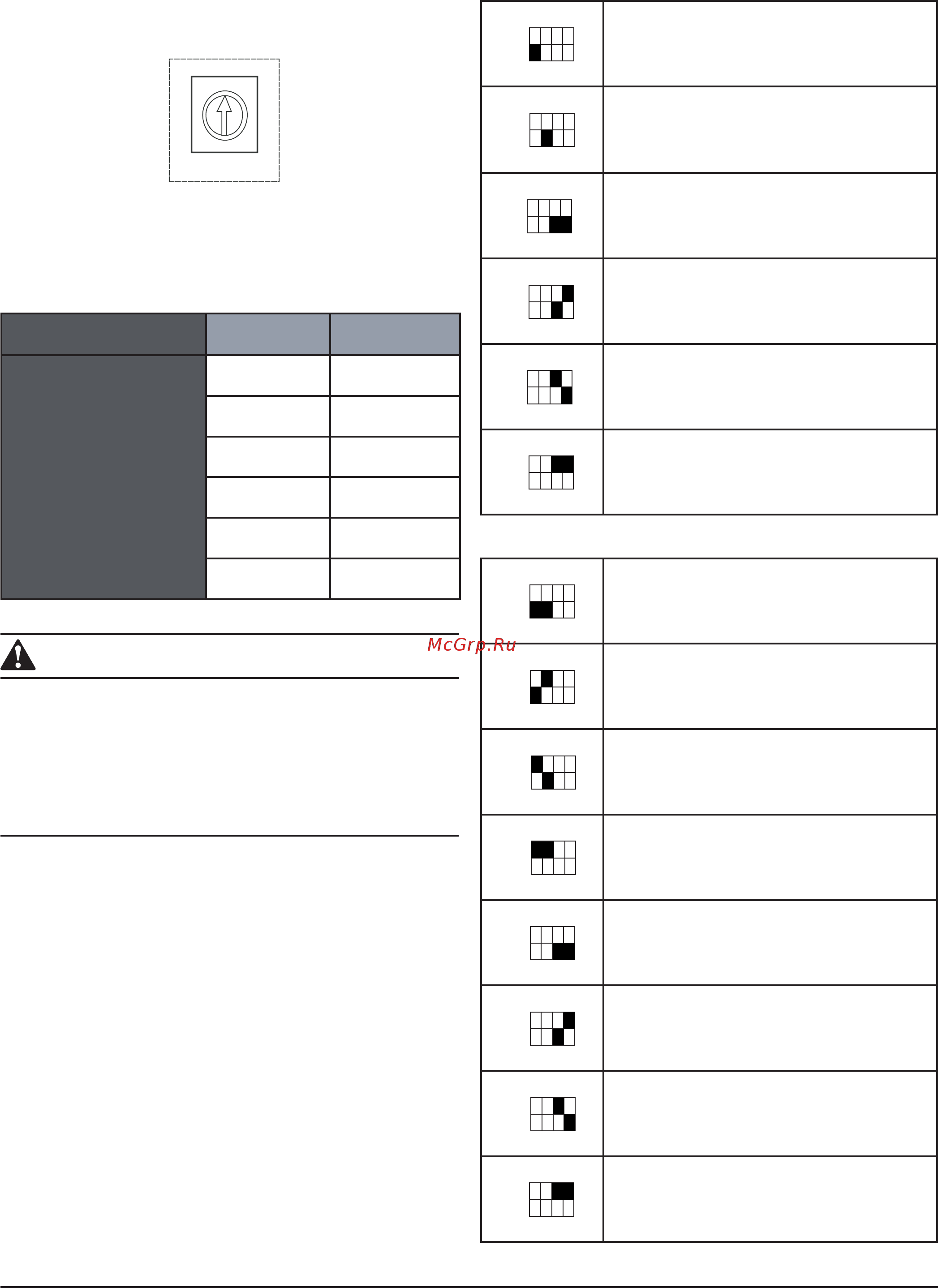

10. СИСТЕМА УПРАВЛЕНИЯ
Настройка производительности
внутреннего блока
ɉɟɪɟɤɥɸɱɚɬɟɥɶɤɨɞɚ
ɦɨɳɧɨɫɬɢ
0
1
2
3
4
5
6
7
8
9
A
B
C
D
E
F
ENC1
POWER_S
Поворотный переключатель расположен на плате электрощитка
внутреннего блока. После выполнения настройки необходимо вы-
ключить питание блока и включить его заново; в противном случае
изменения не вступят в силу.
Табл. 10-1
ENC1
Положение
переключателя
Производитель-
ность, Вт
Примечание: к изменению
заводской настройки произ-
водительности внутреннего
блока должны допускаться
только квалифицированные
технические специалисты,
прошедшие соответствую-
щее обучение.
0 2200
1 2800
2 3600
3 4500
4 5600
5 7100
ПРЕДУПРЕЖДЕНИЕ
• В единую сеть можно объединить до 64-х внутренних блоков
(с адресами 0–63). Сетевые адреса должны быть уникальны;
если в сети двум блокам будут присвоены одинаковые сетевые
адреса, произойдет сбой работы.
• Перед выполнением сетевой настройки необходимо выключить
электропитание блока; в противном случае произойдет сбой
работы.
Настройка сетевого адреса блока
• Сетевой адрес внутреннего блока задается автоматически, в
процессе обмена данными между внутренним и наружным бло-
ками. Cетевой адрес блока совпадает с адресом блока в систе-
ме кондиционирования.
• Центральное управление внутренними блоками может осу-
ществляться через наружный блок (см. документацию для
наружного блока V4+).
• Для управления внутренним блоками в тестовом режиме
можно
подключить блок к сети через зажимы X, Y и E; задавать сете-
вой адрес в этом случае не требуется. Также можно подключить
внутренний блок к сети с помощью внешнего сетевого модуля,
подключенного к разъему CN20 системной платы.
Назначение переключателей системной платы
SW1
1234
SW1
ON
● 1: режим заводского тестирования.
● 0: режим автоопределения (установлен по
умолчанию).
1234
SW1
ON
● 1: используется вентилятор с двигателем
постоянного тока.
● 0: используется вентилятор с двигателем
переменного тока.
1234
SW1
ON
● 00: выбран уровень 0 статического напора
вентилятора (не используется).
1234
SW1
ON
● 01: выбран уровень 1 статического напора
вентилятора.
1234
SW1
ON
● 10: выбран уровень 2 статического напора
вентилятора (не используется).
1234
SW1
ON
● 11: выбран уровень 3 статического напора
вентилятора (не используется).
SW2
1234
SW2
ON
● 00: температура выключения вентилятора
блока для защиты от сквозняка +15 °С.
1234
SW2
ON
● 01: температура выключения вентилятора
блока для защиты от сквозняка +20 °С.
1234
SW2
ON
● 10: температура выключения вентилятора
блока для защиты от сквозняка +24 °С.
1234
SW2
ON
● 11: температура выключения вентилятора
блока для защиты от сквозняка +26 °С.
1234
SW2
ON
● 00: задержка включения вентилятора в режи-
ме нагрева 4 мин.
1234
SW2
ON
● 01: задержка включения вентилятора в режи-
ме нагрева 8 мин.
1234
SW2
ON
● 10: задержка включения вентилятора в режи-
ме нагрева 12 мин.
1234
SW2
ON
● 11: задержка включения вентилятора в режи-
ме нагрева 16 мин.
