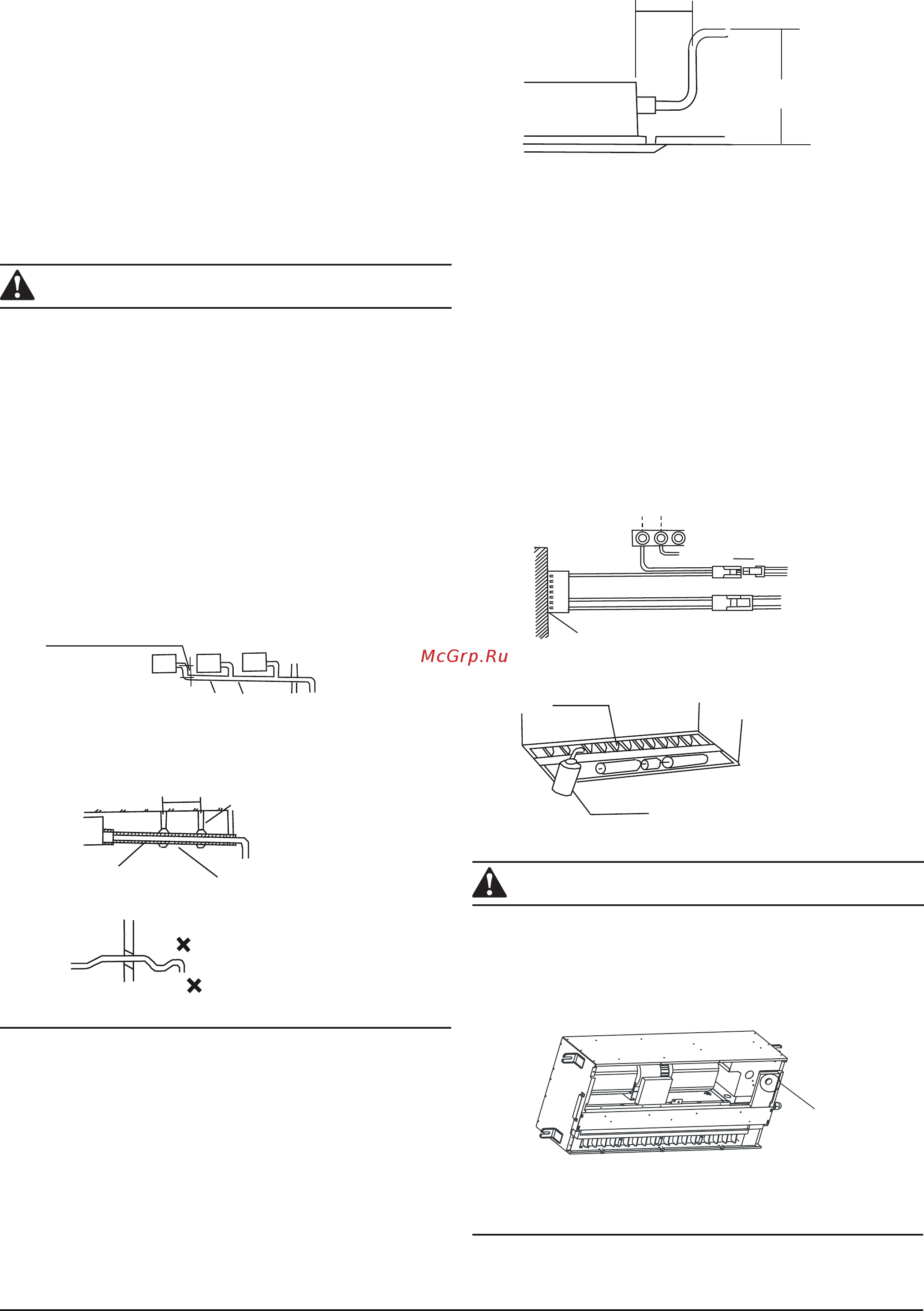

![Carrier 40VZ009H [5/10] Монтаж дренажной трубы](/views2/1465330/page5/bg5.png)
Инструкция по монтажу
4
Установка декоративной панели.
Декоративная панель должна плотно прилегать к подвесному по-
толку и корпусу внутреннего блока; в противном случае возможно
образование утечек воды или воздуха.,
Монтаж декоративной панели описан в инструкции по монтажу
декоративной панели.
Перед началом монтажных работ необходимо проверить надлежа-
щее состояние элементов крепления внутреннего блока
и декора-
тивной панели.
6. МОНТАЖ ДРЕНАЖНОЙ ТРУБЫ
В ходе монтажа дренажную трубу следует теплоизолировать.
ПРЕДУПРЕЖДЕНИЕ
• Дренажную трубу и место присоединения трубы к патрубку вну-
треннего блока необходимо теплоизолировать. В противном
случае на них может выпадать конденсат.
• После выполнения монтажа необходимо проверить отсутствие
течей в местах соединений.
• Не допускается прикладывать к дренажной трубе усилие.
• Горизонтальные участки дренажной трубы должны проклады-
ваться с уклоном не менее
1/100; на трубе должны отсутство-
вать участки подъема.
• Длина дренажной трубы в развернутом состоянии не должна
превышать 20 м.
• Если требуется установить дренажную трубу большей длины,
для предотвращения провисания следует обеспечить поддерж-
ку трубы кронштейном.
VP30
ɍɤɥɨɧɧɟɦɟɧɟɟ
Ɋɚɫɩɨɥɨɠɢɬɶɤɚɤɦɨɠɧɨɧɢɠɟ
ɨɤɨɥɨɫɦ
Ɋɢɫ
±ɦ
ɍɤɥɨɧɧɟɦɟɧɟɟ
Ɍɟɩɥɨɢɡɨɥɹɰɢɹ
Ɋɢɫ
Ʉɪɟɩɥɟɧɢɟ
ɋɝɢɛ
ɂɡɝɢɛ
Ɋɢɫ
Подъем конденсата
Если конец дренажной трубы должен располагаться выше дренажно-
го патрубка на внутреннем блоке, дренажную трубу следует монтиро-
вать вертикально с помощью колена. Конец дренажной трубы должен
располагаться не выше 1000 мм над уровнем жидкости в дренажном
поддоне блока; в противном случае при аварийном выключении бло-
ка может произойти переполнение дренажного поддона.
Ɋɢɫ
ɇɟɛɨɥɟɟɦɦ
ɇɟɛɨɥɟɟɦɦ
Горизонтальный участок трубы, следующий за вертикальным участ-
ком, должен прокладываться с уклоном не менее 1/100.
Проверка работы дренажной системы
• Аккуратно залить в дренажный поддон через воздуховыпуск-
ное отверстие блока 600–800 мл воды.
• Отключить датчик уровня и подать на зажимы L и N напряже-
ние 220 В. Дренажный насос должен немедленно запуститься.
• Проверить включение дренажного насоса по звуку работающе-
го насоса (звук может прерываться, это не является свидетель-
ством неисправности).
• После выполнения проверки
восстановить подключение датчи-
ка уровня.
Ɋɢɫ
1
2
3
ɉɨɞɤɥɸɱɟɧɢɟɩɥɚɬɵ
13 7
Ʉɪɚɫɧɵɣ
Ɏɢɨɥɟɬɨɜɵɣ
Ʉɪɚɫɧɵɣ
Ȼɟɥɵɣ
ɑɟɪɧɵɣ
Ⱦɚɬɱɢɤ
ɭɪɨɜɧɹ
Ȼɟɥɵɣ
ɑɟɪɧɵɣ
ɮɚɡɧɚɹɫɟɬɶ
Ȼɟɥɵɣ
Ɋɢɫ
ȼɵɯɨɞɧɨɟ
ɨɬɜɟɪɫɬɢɟ
ȼɨɞɚ
ПРЕДОСТЕРЕЖЕНИЕ
• Сливное отверстие служит для слива воды из дренажного под-
дона перед проведением технического обслуживания конди-
ционера.
• Во время работы кондиционера отверстие должно быть зат-
кнуто пробкой для предотвращения течи.
Ɋɢɫ
ɉɪɢɦɟɱɚɧɢɟɢɫɩɨɥɶɡɭɟɬɫɹɧɟɜɨɜɫɟɯɦɨɞɟɥɹɯ
ɉɪɨɛɤɚ
