Carrier 40VZ009H [6/10] Монтаж трубопровода хладагента

Инструкция по монтажу

7. МОНТАЖ ТРУБОПРОВОДА ХЛАДАГЕНТА

• Перепады высот между внутренним и наружным блоками

и длина трубопровода хладагента должны соответствовать

следующим значениям:

• макс. перепад высот: 10 м;

длина трубы хладагента: не более 30 м;

количество колен: не более 10.

• Необходимо защитить на время монтажа трубы хладагента от

попадания в них пыли и грязи.

• Монтаж трубопровода хладагента выполняется после завер

шения монтажа внутренних и наружного блоков.

• Необходимо предотвратить попадание влаги в трубы хлада-

гента во время выполнения монтажных работ.

Подключение трубопровода хладагента

Отмерить необходимую длину трубы и подготовить трубу в следую-

щей последовательности.

• Труба должна присоединяться сначала к внутреннему, а затем

к наружному блоку.

1. Согнуть трубу надлежащим образом, следя за тем, чтобы

не повредить ее.

2. Нанести на поверхность раструбов и затяжных гаек смазку.

Провернуть гайку вручную на 3–4 оборота перед тем, как

плотно затянуть ее с помощью инструментов (см. рис. 7-1).

3. При подсоединении труб необходимо одновременно ис-

пользовать 2 гаечных ключа.

• Все запорные клапаны наружного блока должны быть полно-

стью закрыты. При подключении трубы следует сначала откру-

тить гайку запорного клапана, затем сразу же (в течение 5 мин)

присоединить к клапану раструб трубы. Если оставить

гайку от-

крученной в течение более длительного времени, в трубопро-

вод могут попасть загрязнения, что приведет к возникновению

сбоев работы системы кондиционирования. Поэтому перед

подключением трубопровода необходимо стравить через кла-

пан небольшое количество хладагента с возможными загряз-

нениями.

• После подключения трубопровода к внутреннему и наружному

блокам необходимо провести его вакуумирование

(см. раздел

«Вакуумирование трубопровода хладагента»). Затем следует

затянуть все гайки соединений.

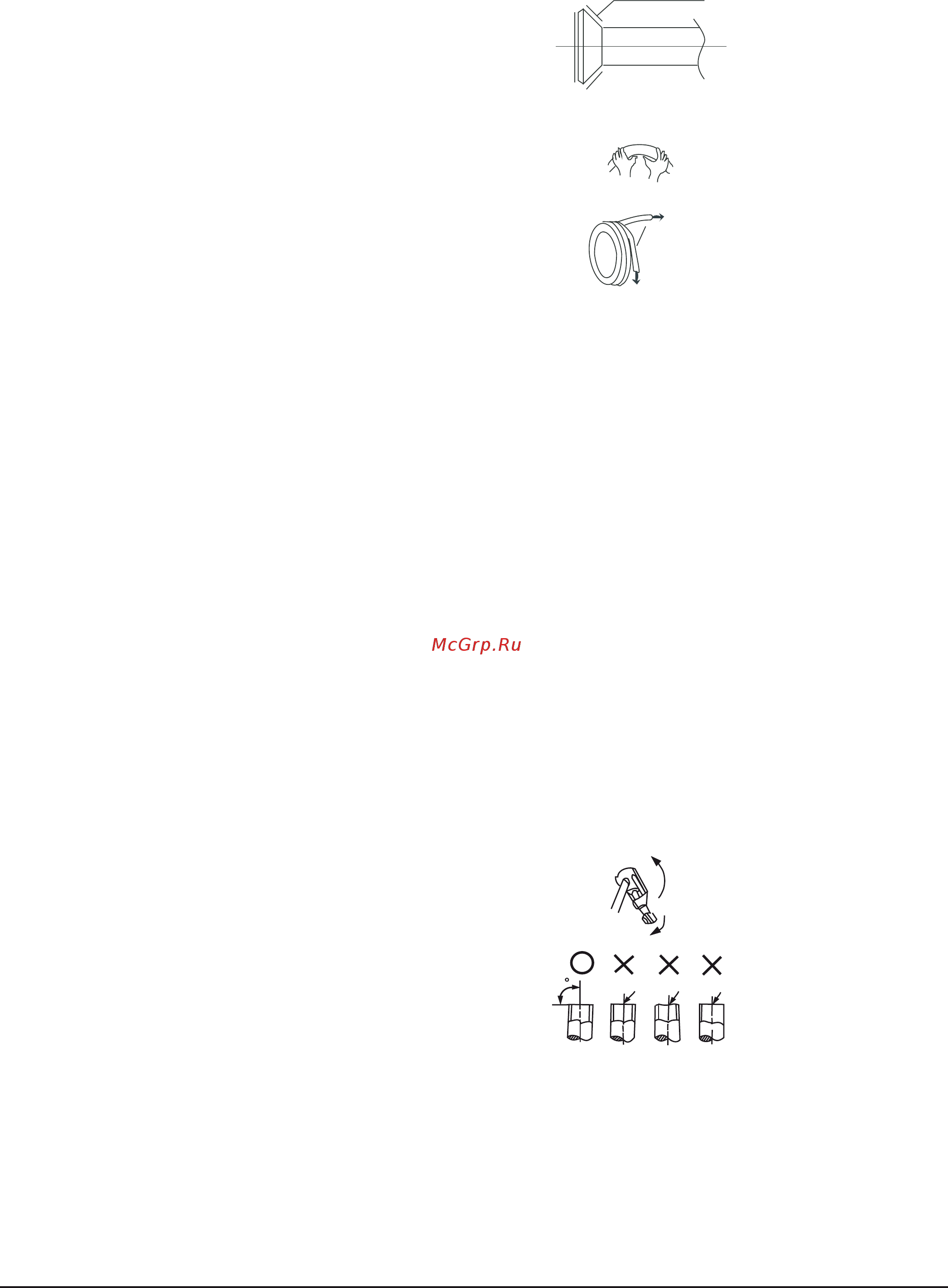

Рекомендации по гибке труб

• Угол сгиба не должен превышать 90°.

• Сгиб должен по возможности располагаться в середине

трубного участка; радиус сгиба должен быть максимально

возможным.

• Запрещается сгибать одну трубу более трех раз.

Гибка тонкостенных труб

• Вырезать в теплоизоляции выемку в месте будущего сгиба

трубы.

• Согнуть трубу (после гибки теплоизоляцию следует зафикси-

ровать на трубе изолентой).

• Для предотвращения деформирования трубы радиус сгиба

должен быть максимально возможным.

• Если требуется выполнить сгибание по малому радиусу, следу-

ет использовать специальное приспособление.

• В качестве труб хладагента следует использовать

стандартные

медные трубы.

• Параметры теплоизоляционного материала всего трубопрово-

да должны быть одинаковыми (толщина теплоизоляции должна

составлять не менее 9 мм).

• Поскольку отдельные участки холодильного контура могут

сильно нагреваться, необходимо исключить непосредственный

контакт межблочных кабелей и трассы хладагента.

Ɋɢɫ

ɇɚɧɟɫɬɢɦɚɫɥɨ

ɋɨɝɧɭɬɶɬɪɭɛɭɜɪɭɱɧɭɸ

ȼɵɩɪɹɦɢɬɶɤɨɧɰɵ

ɬɪɭɛɵ

Ɋɢɫ

Ɋɢɫ

Прокладка труб

• Просверлить в стене отверстие по размеру трубной магистра-

ли; установить на стене крепежные элементы трубопровода.

• Объединить трубопровод хладагента с межблочным кабелем с

помощью клейкой ленты. Теплоизоляция должна плотно при-

легать к стенкам трубы.

• Протянуть трубопровод с кабелем в помещение через кабеле-

провод в стене.

• Необходимо следить за тем, чтобы

не повредить трубу во

время ее прокладки.

• Присоединить трубопровод хладагента к внутреннему блоку.

• Затем открыть запорный клапан наружного блока для заполне-

ния трубопровода хладагентом.

• Проверить отсутствие утечек хладагента с помощью течеиска-

теля или мыльного раствора.

• Теплоизолировать все соединения труб хладагента и плотно

обмотать их изоляционной лентой для предотвращения

об-

разования конденсата и протечек воды.

8. ПОДКЛЮЧЕНИЕ ТРУБ ХЛАДАГЕНТА

Развальцовка

• Отрезать трубу необходимой длины с помощью трубореза.

• Вставить в трубу раструбную муфту и развальцевать трубу.

Ɋɢɫ

ɋɤɨɫɇɟɪɨɜɧɨɫɬɶɁɚɭɫɟɧɰɵ
