Pioneer AVIC-X1R [176/181] Inbouwen
![Pioneer AVIC-X1R [176/181] Inbouwen](/views2/1465477/page176/bgb0.png)
25
Inbouwen
ENG/MASTER 96
<CRD3958A/U> 176

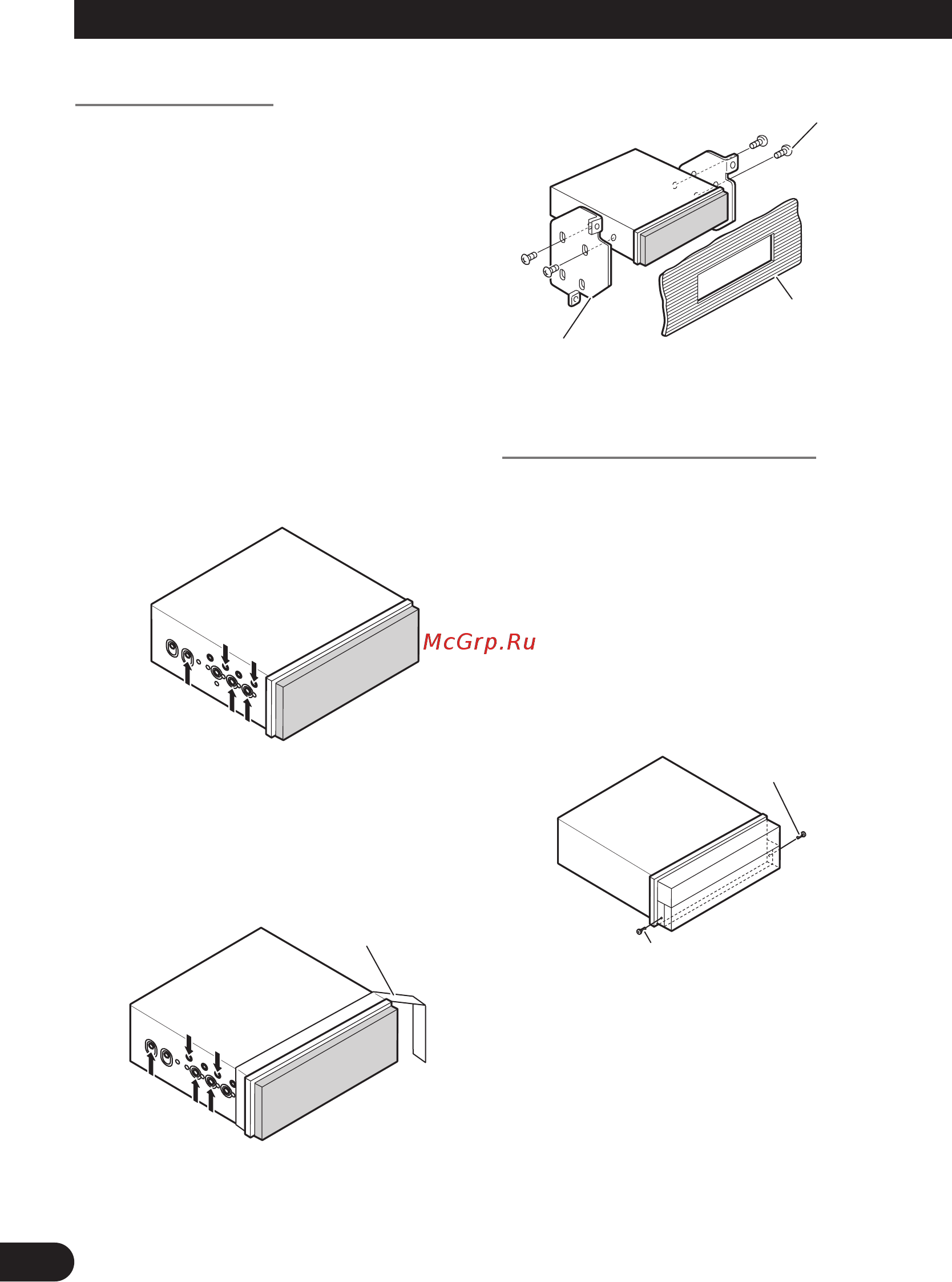

DIN achtermontage
Installatie met gebruikmaking van de
schroefgaten aan de zijkanten van de
eenheid
• Bevestig de eenheid op de fa-
briekssteun voor de radio.
Kies een positie waar de schroefgaten
van de beugel en de schroefgaten van
dit product in een lijn liggen (passen)
en draai de schroeven op 2 plaatsen
aan elke kant vast. Gebruik, afhanke-
lijk van de vorm van de schroefgaten
in de beugel, schroeven (4
× 3 mm),
drukkingsschroeven (5
× 6 mm) of
schroeven met platte kop (5
× 6 mm).
*1 Gebruik alleen schroeven (4 × 3 mm).
• Gebruik bij inbouw op een nauwe
plaats de volgende schroefgaten.
Plak in zo’n geval camouflageband
op de delen die uit het dashboard
steken.
Bevestigen van het voorpaneel
Maakt u geen gebruik van de verwij-
derings- en bevestigingsfunctie van het
voorpaneel, gebruik dan de
bijgeleverde bevestigingsschroeven om
het voorpaneel op dit apparaat te beves-
tigen.
• Bevestig, na het verwijderen van
het voorpaneel, m.b.v. bevesti-
gingsschroeven het voorpaneel
op het apparaat.
Bevestigingsschroe
f
Bevestigingsschroef
Drukkingsschroef
(5 × 6mm)
Dashboard of
console
Radio bevestigingsbeugel
van de fabrikant
*
1
*
1
Camouflageband
*
1
*
1
CRD3958A_U_inst152_183_NEL 11/12/04 13:13 Page 176
