РУССКИЙ _11
●● УСТАНОВКА И ПОДКЛЮЧЕНИЕ

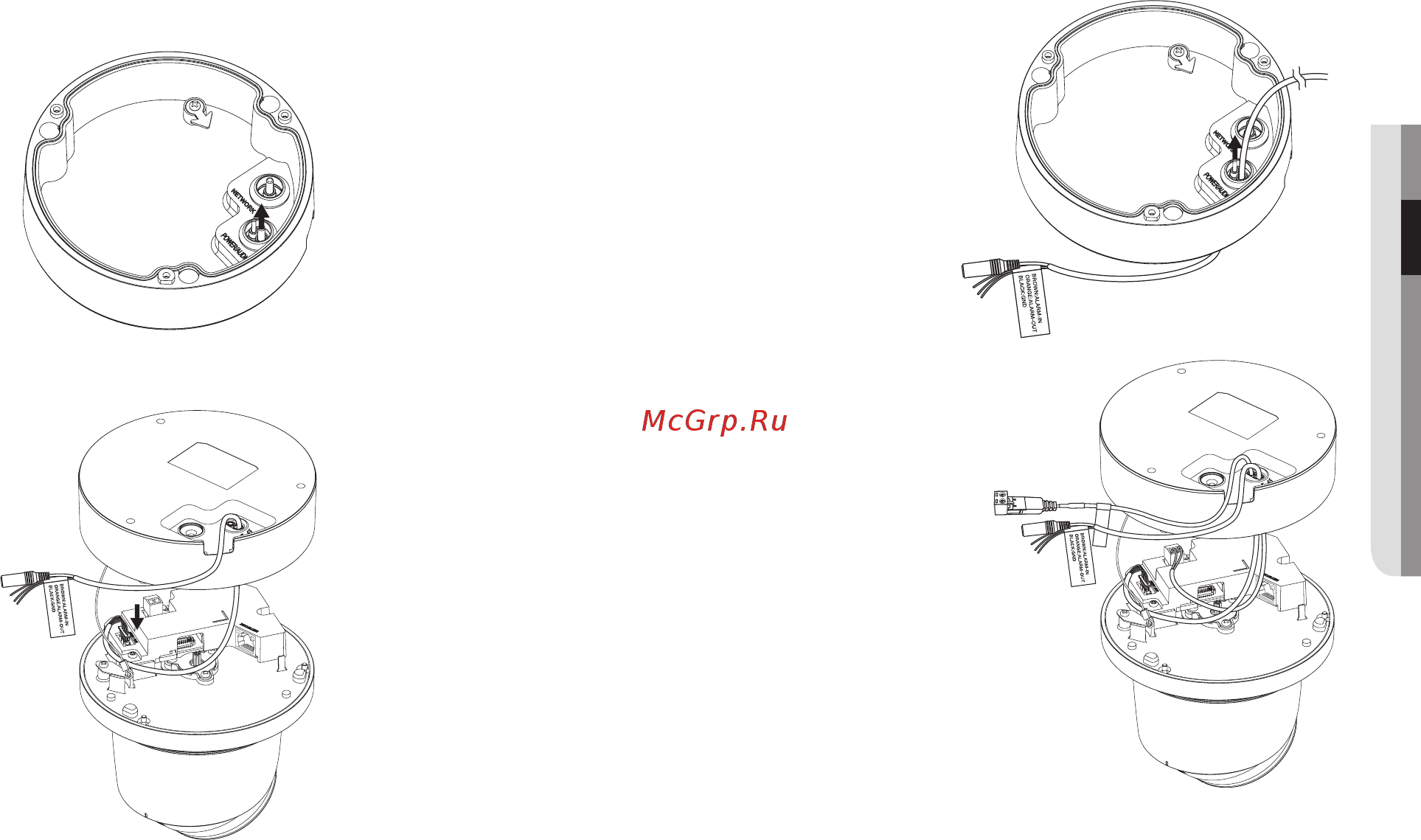

Подключение кабеля аудио/сигнализации и кабеля питания
1. Извлеките резиновую заглушку для [POWER/AUDIO/ALM] в
нижней секции, как показано на рисунке.
2. Проложите кабели тревожной сигнализации/аудиокабели
через отверстие, возникшее после извлечения резиновой
заглушки на шаге 1, а затем подключите их к выводам
тревожной сигнализации на плате.
3. Подключите выводы в камере и все необходимые кабели, а
затем разместите кабели так, чтобы не повредить их или не
зажать.
4. Установите резиновую заглушку в отверстие поверх кабелей
тревожной сигнализации/аудиокабелей.
5. Извлеките выступающую часть резиновой заглушки, как
показано на рисунке.
6. Проложите кабель питания через отверстие.
7. Соедините кабель питания с блоком выводов питания.
CAUTIO N: Be ware o f the
Rated Voltage and P olari ty
of the power conn ection .
