РУССКИЙ _15

●● УСТАНОВКА И ПОДКЛЮЧЕНИЕ

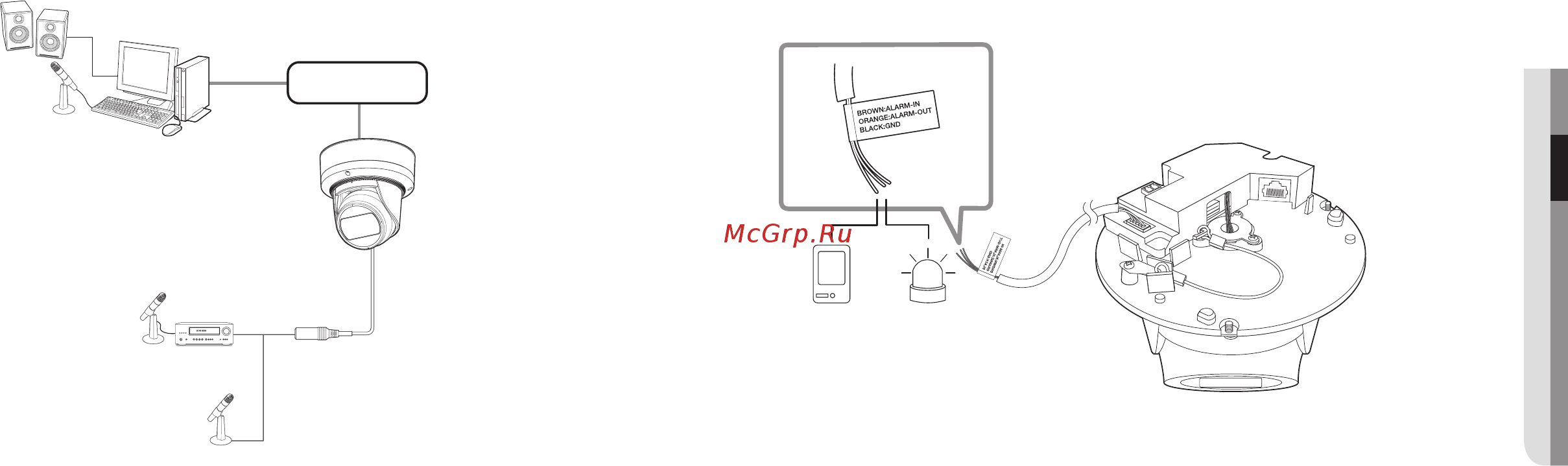

Подсоединение звукового ввода

1. Подключите микрофон к порту AUDIO IN камеры или соедините порты AUDIO IN и LINE OUT

усилителя, к которому подсоединен микрофон.

2. Проверьте характеристики для аудиовхода.

• Аудиокодек

- Аудио вход : G.711 PCM (скорость передачи: 64 кбит/с / частота дискретизации: 8 кГц), G.726

ADPCM (скорость передачи: 16 кбит/с, 24 кбит/с, 32 кбит/с, 40 кбит/с / частота дискретизации: 8

кГц)

• Дуплексное аудио

• Звуковой вход : Выбираемый (микрофон/линейный вход), поддерживаемое напряжение: 2,5 В

постоянного тока (4 мА), входное сопротивление: 2 кОм

Сеть

Микрофон

Динамик

Микрофон

Предварительный

усилитель

Подключение к блоку портов ввода-вывода

Подсоедините кабель ввода/вывода сигнала тревоги к соответствующему порту платы.

• ALARM-IN : Используется для подключения сенсора входного сигнала тревоги или наружного

сенсора день/ночь.

• ALARM-OUT : Используется для передачи выходных сигналы тревоги.

• GND : Общий порт для ввода/вывода тревожной сигнализации.

Если устройства (например, проблесковый световой маяк или сирена), превышающие допустимый уровень напряжение и тока,

указанный в технических спецификациях, подсоединяются при помощи метода открытого коллектора, это может привести к сбою.

При подключении устройств, напряжение и ток которых превышают значения, указанные в спецификации, см. Раздел «Монтажная

диаграмма выхода тревоги». (Стр. 16)

Подключение к внешнему датчику

Подсоедините один провод двухпроводного кабеля датчика к порту [ALARM IN], а другой провод - к

порту [GND].

AUDIO/ALM

Сенсор Сигнал тревоги

(Лампа аварийной

сигнализации)
