установка и подключение
16_ установка и подключение

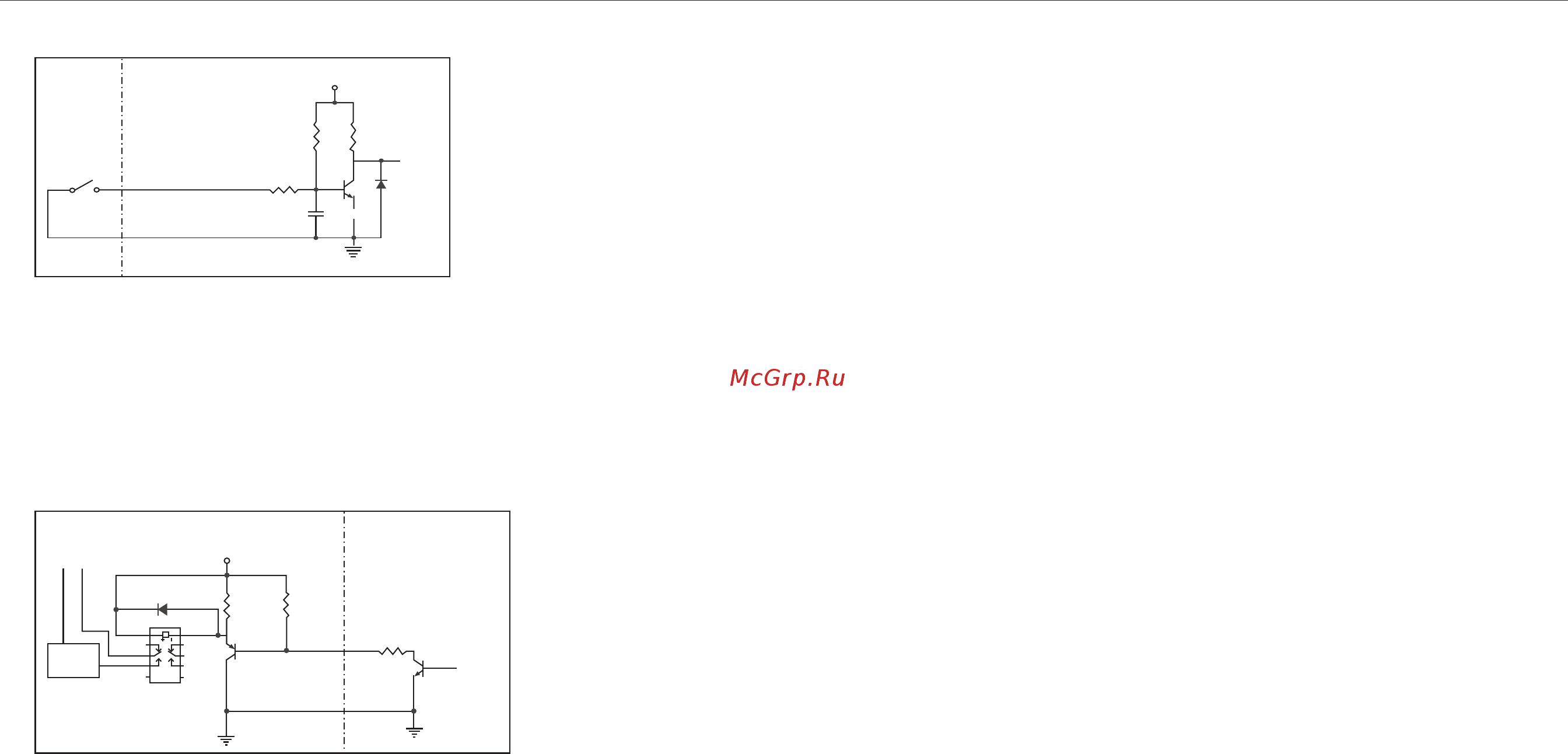

Монтажная схема входа тревоги
подключение выхода тревоги
Если устройства (например, проблесковый световой маяк или сирена), превышающие допустимый
уровень напряжение и тока, указанный в технических спецификациях, подсоединяются при помощи
метода открытого коллектора, это может привести к сбою.
При подключении устройств, напряжение и текущие технические характеристики которых выше
указанных в спецификации, смотрите схему подключения выхода тревоги, представленную ниже.
Монтажная диаграмма выхода тревоги
Датчик
ЗАЗЕМЛЯЮЩЕЕ УСТРОЙСТВО
СОПРОТИВЛЕНИЕ
ВХОД ТРЕВОГИ (5 мА SINK)
СОПРОТИВЛЕНИЕ СОПРОТИВЛЕНИЕ
VCC_3.3V
ДИОД
ЗАЗЕМЛЯЮЩЕЕ УСТРОЙСТВО
МНОГОСЛОЙНЫЙ КЕРАМИЧЕСКИЙ КОНДЕНСАТОР
ТРАНЗИСТОР
Наружное
соединение
Внутри камеры
(
-
) (
+
)
Питание лампы
аварийной
сигнализации/Сирены
Лампа аварийной
сигнализации/ Сирена
ВЫХОД ТРЕВОЖНОЙ СИГНАЛИЗАЦИИ
(12 В ПОСТОЯННОГО ТОКА, МАКС. 20 мА)
СОПРОТИВЛЕНИЕ
10 KОм
ДИОД
РЕЛЕ
ПОСТОЯННЫЙ ТОК 5 В или 3.3 В
ТРАНЗИСТОР
ЗАЗЕМЛЯЮЩЕЕ УСТРОЙСТВО
ЗАЗЕМЛЯЮЩЕЕ
УСТРОЙСТВО
ТРАНЗИСТОР
Наружное соединение Внутри камеры
ЗАЗЕМЛЯЮЩЕЕ
УСТРОЙСТВО
СОПРОТИВЛЕНИЕ
