CARLIEUKLIMA Euwind WBKA2255 [23/33] Внимание фланцевый участок отвода должен находиться над уровнем земли убедитесь в соблюдении требуемых монтажных расстояний указанных на рисунках 3 3

Сохранение необходимого температурного режима помещения завеса euwind предотвращает проникновение холодных воздушных потоков в помещение поэтому даже в непосредственной близости от ворот сохраняется необходимая рабочая температура без перепадов тем самым достигается максимальная эффективность использования рабочего пространства 6

Энергосбережение и забота об окружающей среде блокировка поступления холодного воздуха в помещение существенно снижает воздушную стратификацию и температурный градиент помещений с конвективными системами отопления тем самым достигается значительное снижение теплопотерь помещения через кровлю эффективный принцип действия euwind не предусматривает искусственного нагрева воздуха теплый воздух забирается из верхней части помещения как результат период окупаемости затрат на приобретение и монтаж воздушной завесы euwind составляет в среднем 2 года 6

Устройство воздушной завесы 7

Euwind руководство по эксплуатации версия 01 09 13

В таблице ниже представлены основные технические характеристики модельного ряда euwind 13

Для проемов ворот шириной менее 5 м применяются модели euwind с одной колонной для проемов ворот шириной более 5 м необходимо использовать модели euwind с двумя колоннами каждая колонна имеет 2 осевых вентилятора в отдельных случаях допускается установка колонн за пределами помещения для оптимального подбора числа колонн и схем монтажа рекомендуется обращаться в технический отдел carlieuklima s p a 13

Модельный ряд и технические характеристики 13

На расстоянии 3 м от центра ворот 3дб на расстоянии 3 м от центра ворот со звукопоглощающей панелью поставляется на заказ 3дб 13

Официальный дилер ооо янгаз 8 8452 250 880 info yangaz ru http карлиуклима рф 13

Колонна euwind 14

Проектирование 14

Проектирование основных элементов 14

Распределительный канал 14

Выбор мощности завесы 15

Ниже представлены таблицы для выбора мощности завесы euwind исходя из размеров проема ворот 15

Проектирование при нестандартных условиях 16

V 10 0 м с 17

V 11 0 м с 17

V 12 0 м с 17

V 17 0 м с 17

V 30 0 м с 17

V 7 0 м с 17

V 7 5 м с 17

V 8 0 м с 17

V 9 1 м с 17

Ниже представлена схема изменения скорости узконаправленного воздушного потока на различной высоте 17

Скорость воздушного потока 17

Принцип энергосбережения 18

Длительность одного открытия мин 19

Компания контактное лицо адрес город страна тел факс e mail дата предоставить проект до 19

Лист заполнен 19

Общий план 19

Опросный лист для проектирования 19

Опросный лист для проектирования воздушной завесы euwind 19

Монтаж 20

Размеры распределительного канала 20

Формирование распределительного канала 20

Максимальная глубина канала 820 мм 21

Минимальная глубина канала 550 мм 21

Подготовительные работы 22

Формирование парапетов и монтаж отвода 22

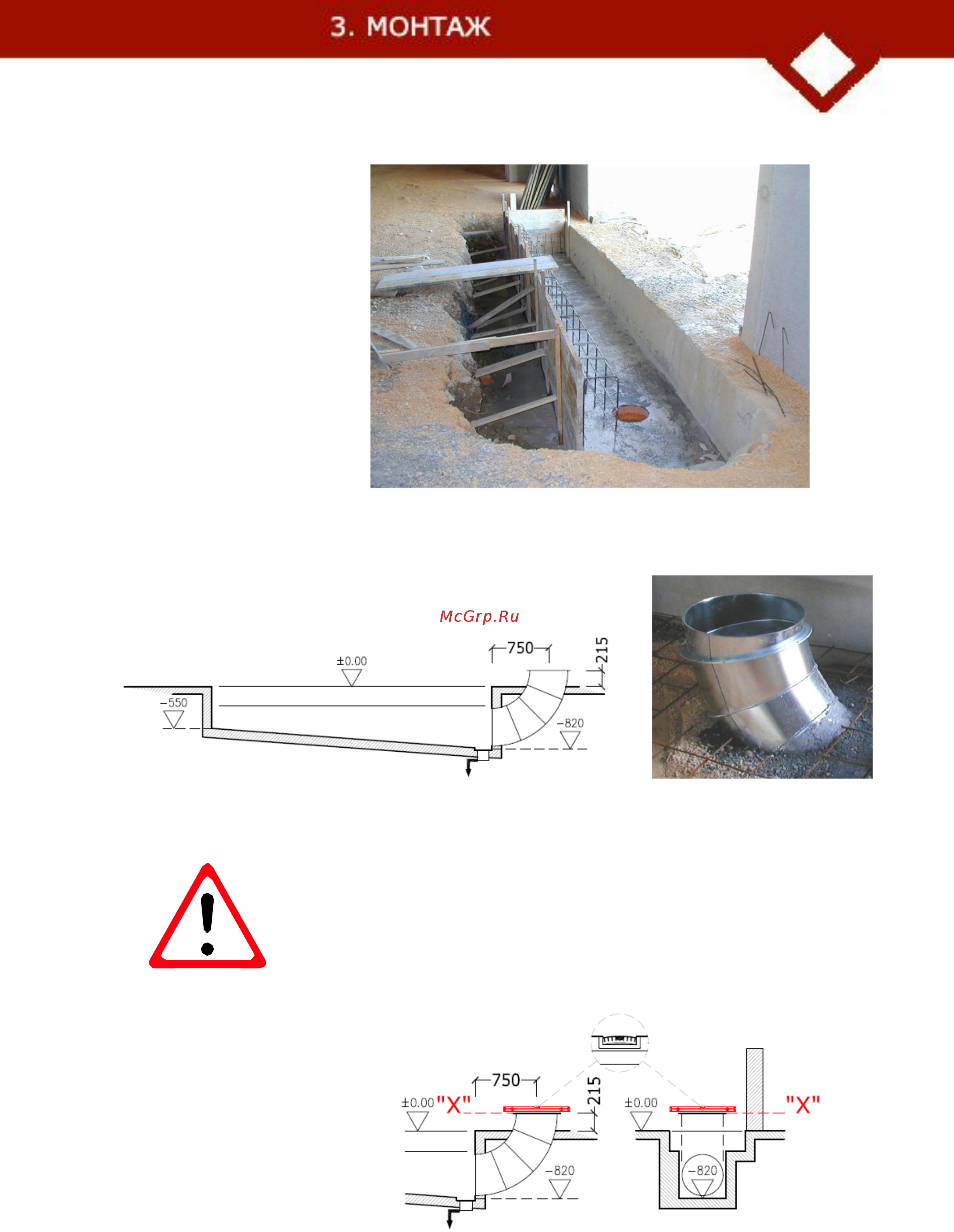

Внимание фланцевый участок отвода должен находиться над уровнем земли убедитесь в соблюдении требуемых монтажных расстояний указанных на рисунках 3 3 23

Предельно точно регулируйте горизонтальный уровень патрубка отвода до начала бетонирования плоскость х на рисунке 3 должна быть строго горизонтальной неточная регулировка может привести к перекосу колонны 23

Установка покрытия распределительного канала 24

В целях удобства транспортировки покрытие распределительного канала поставляется в виде двух частей массивной части с инспекционным люком и накладки перед установкой конструкции на подготовленный бетонный канал части необходимо соединить болтами рисунок 3 1 25

На завершающем этапе бетонирования необходимо внимательно следить чтобы расширяющаяся бетонная смесь не попала в воздушную щель тщательно и аккуратно уплотняйте бетонную смесь в непосредственной близости от щели чтобы избежать возникновения воздушных полостей 25

Окончательное бетонирование и выравнивание 25

Монтаж колонны euwind 26

Примеры завершенного монтажа 27

Внимание монтаж электрических соединений воздушной завесы должен выполняться квалифицированными специалистами со строгим соблюдением всех действующих норм 28

Защита асинхронных трехфазных моторов 1 4 28

Электрические соединения 28

Euwind руководство по эксплуатации версия 01 09 29

Вспомогательный контур 24в для асинхронных трехфазных моторов 1 4 29

Официальный дилер ооо янгаз 8 8452 250 880 info yangaz ru http карлиуклима рф 29

Рисунок 3 6 вспомогательный контур принципиальная электрическая схема 29

Euwind руководство по эксплуатации версия 01 09 30

И подключите клеммы u1 v1 w1 и u1 v1 w1 30

К соответствующим клеммам щита управления 30

Мм клеммы 35 мм клеммы 30

Примечание устраните перемычки джамперы 30

Рисунок 3 7 рядная клемма для подключения электромоторов 30

Рядная клемма для полключения электромоторов 30

Включение воздушной завесы 31

Устранение возможных неисправностей 31

Эксплуатация и техническое обслуживание 31

Гарантийные обязательства 32

Техническое обслуживание 32

Утилизация упаковочных материалов 32
