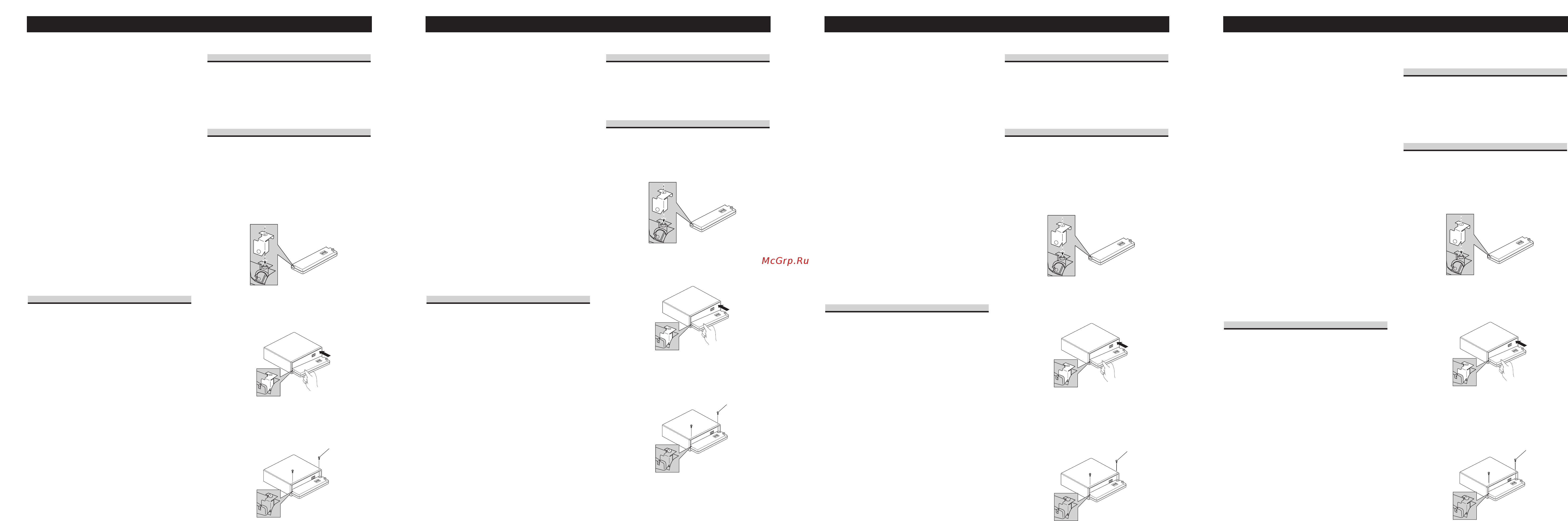

Opmerking:
• Voor u het apparaat definitief installeert, is het
raadzaam eerst alle aansluitingen tijdelijk te
maken om te kontroleren of alles naar behoren
funktioneert, zodat u later niet voor verrassingen
komt te staan.
• Gebruik voor het installeren uitsluitend de bij het
apparaat geleverde onderdelen. Toepassing van
andere dan de goedgekeurde onderdelen kan lei-
den tot storing in de werking van het apparaat.
• Raadpleeg uw dichtstbijzijnde dealer als het voor
het installeren van het apparaat nodig blijkt gaten
te boren, of andere wijzigingen aan te brengen
aan de auto.
• Installeer het apparaat op een plaats waar het de
bestuurder niet in de weg kan zitten en waar het
ook bij een noodstop e.d. geen gevaar voor de
inzittenden kan opleveren.
• De halfgeleider-laser in het apparaat is gevoelig
voor beschadiging door oververhitting, dus
installeer het apparaat niet te dicht in de buurt
van de autoverwarming of de warme luchtsroom
daarvan.
• Als u het apparaat onder een al te steile hoek
installeert, d.w.z. meer dan 60° uit het horizon-
tale vlak, zal het niet naar behoren kunnen
werken. (Afb. 1)
Installatie met de rubber mof
(Afb. 2)
1. Dashboard
2. Houder
Nadat u de houder in het dashboard hebt
geplaatst, kiest u de juiste lipjes voor de dikte
van het dashboard-materiaal en buigt u deze om.
(Plaats zo stevig als mogelijk met gebruik van de
boven- en onderlipjes. Buig de lipjes 90 graden
om te vergrendelen.)
3. Rubber mof
4. Schroef
Verwijderen van het apparaat
(Afb. 3)
5. Steek de bijgeleverde verwijdersleutels in het
apparaat, zoals in de afbeelding aangegeven, tot
ze op hun plaats vastklikken. Houd de sleutels
tegen de zijkanten van het apparaat aangedrukt
en trek het apparaat naar buiten.
Bevestigen van het voorpaneel
Indien u de functie voor Los maken en bevesti-
gen van het voorpaneel niet gebruikt, moet u met
de bijgeleverde bevestigingsschroeven het voor-
paneel aan dit apparaat vastzetten.
1. Bevestig de houder aan het voorpaneel.
2. Plaats het voorpaneel weer op het
toestel.
3. Bevestig het voorpaneel met de
bevestigingsschroeven aan het toes-
tel.
Installeren <NEDERLANDS>
Nota:
• Prima di installare definitivamente l’apparecchio,
collegare i fili temporaneamente e accertarsi che
tutti i collegamenti siano corretti e che l’apparec-
chio e il sistema funzionino correttamente.
• Per un’installazione appropriata, usare soltanto i
pezzi in dotazione all’apparecchio. L’uso di pezzi
non autorizzati può causare problemi di funzion-
amento.
• Rivolgersi al più vicino rivenditore se l’instal-
lazione richiede la trapanatura di fori o altre
modifiche del veicolo.
• Installare l’apparecchio in un punto in cui esso
non intralci le manovre del conducente e in cui
non possa provocare lesioni ai passeggeri nel
caso dell’arresto improvviso del veicolo, come
nel caso di una frenata d’emergenza.
• Il laser a semiconduttore subisce danni se si sur-
riscalda; pertanto, non installare l’apparecchio in
luoghi esposti al calore, come per esempio nei
pressi della bocca di efflusso dell’impianto di
riscaldamento.
• Se l’angolo di installazione supera i 60° rispetto
alla posizione orizzontale, l’apparecchio potrebbe
non fornire prestazioni ottimali. (Fig. 1)
Installazione con la boccola di
gomma (Fig. 2)
1. Cruscotto
2. Supporto
Dopo aver inserito il supporto nel cruscotto,
selezionare le linguette appropriate a seconda
dello spessore del materiale del cruscotto e pie-
garle.
(Installare quanto più saldamente possibile ser-
vendosi delle linguette superiore e inferiore. Per
fissare, piegare le linguette a 90 gradi.)
3. Boccola di gomma
4. Vite
Estrazione dell’unità (Fig. 3)
5. Inserire le chiavette di estrazione in dotazione
nell’apparecchio, come mostrato nella figura,
finché non scattano in posizione. Tenendo le chi-
avette premute contro i lati dell’apparecchio,
estrarre l’apparecchio.
Fissaggio del pannello anteriore
Se non si usa la funzione Rimozione e montaggio
del frontalino, usare le viti di fissaggio in
dotazione per fissare il frontalino su questo
apparecchio.
1. Assicurare il supporto di fissaggio
al pannello anteriore.
2. Rimontare il pannello anteriore
sull’unità.
3. Bloccare il pannello anteriore
all’unità per mezzo delle apposite
viti di fissaggio.
Installazione <ITALIANO>
Remarque:
• Avant de finaliser l’installation de l’appareil,
connecter temporairement le câblage en s’assur-
ant que tout est correctement connecté et que
l’appareil et le système fonctionnement correcte-
ment.
• Pour obtenir une bonne installation, n’utiliser que
les pièces de l’appareil. L’utilisation de pièces
non prévues risque de causer un mauvais fonc-
tionnement.
• Consulter le concessionnaire le plus proche si
l’installation nécessite le percement de trous ou
toute autre modification du véhicule.
• Installer l’appareil à un endroit où il ne gêne pas
le conducteur et où il ne peut pas blesser les pas-
sagers en cas d’arrêt brusque, comme pendant un
arrêt d’urgence.
• Le laser semiconducteur sera endommagé en cas
de réchauffement excessif. Dans ce cas ne pas
installer l’appareil dans un endroit présentant une
température élevée, tel que sortie de chauffage.
• L’angle de l’installation, ne doit pas dépasser 60°
par rapport à l’horizontale, faute de quoi l’unité ne
fournira pas ses performances optimales. (Fig. 1)
Installation avec une bague en
caoutchouc (Fig. 2)
1. Tableau de bord
2. Support
Après avoir introduit le support dans le tableau
de bord, sélectíonnez les languettes appropriées
en fonction de l’épaisseur du matériau du tableau
de bord et courbez-les.
(Assurez le maintien aussi solidement que possi-
ble en utilisant les languettes inférieures et
supérieures. Cela fait, courbez les languettes de
90 degrés.)
3. Bague en caoutchouc
4. Vis
Dépose de l’únite (Fig. 3)
5. Insérer les clés d’extraction fournis dans l’unité,
comme indiqué dans la figure, jusqu’à ce qu’elles
s’enclenchent en position. En maintenant ces clés
pressées contre les côtés de l’unité, retirer l’unité.
Fixation de la face avant
Si vous n’utilisez pas la fonction de dépose et
pose de la face avant, utilisez la vis de fixation
fournie et fixez la face avant à l’appareil.
1.
Attachez le crochet sur la face avant.
2. Remettez la face avant en place sur
l’appareil.
3. Fixez la face avant sur l’appareil
avec les vis de fixation.
Installation <FRANÇAIS>
Hinweis:
• Schließen Sie vor dem Einbau die Leitungen
vorübergehend an und stellen Sie sicher, das alles
richtig angeschlossen ist und das Gerät und das
System einwandfrei arbeiten.
• Um einwandfreien Einbau zu gewährleisten, soll-
ten nur die mit dem Gerät mitgelieferten Teile
verwendet werden. Bei Verwendung von Nicht-
Originalteilen kann es zu Funktionsstörungen
kommen.
• Wenden Sie sich an Ihren Fachhänlder, wenn
zum Einbau des Geräts Löcher gebohrt oder
andere Veränderungen an Ihrem Auto vorgenom-
men werden müssen.
• Bauen Sie das Gerät an einer Stelle ein, wo es
den Fahrer nicht behindert und den Beifahrer bei
plötzlichem Bremsen nicht verletzen an.
• Der Halbleiterlaser wird bei Überhitzung
beschädigt, bauen Sie das Gerät daher nicht an
einer Stelle ein, wo es heiß wird, z.B. nahe einer
Heizungsauslaßöffnung.
• Wenn der Einbauwinkel mehr als 60º von der
Horizontalen abweicht, kann es sein, daß das
Gerät nicht optimal arbeitet. (Abb. 1)
Einbau mit der Gummibuchse
(Abb. 2)
1. Armaturenbrett
2. Halter
Den Halter in das Armaturenbrett einsetzen, dann
die der Dicke des Armaturenbretts entsprechen-
den Zungen auswählen und diese biegen.
(Mit Hilfe der Ansätze, oben und unten, so fest
wie möglich einsetzen. Zur Sicherung werden die
Ansätze 90 Grad gebogen.)
3. Gummibuchse
4. Schraube
Entnahme des Gerätes (Abb. 3)
5. Die mitgelieferten Ausziehschlüssel wie in der
Abbildung gezeigt bis zur Einrastposition in das
Gerät einsetzen.
Die Schlüssel gegen die Seiten des Geräts drück-
en und das Gerät herausziehen.
Befestigen der Frontplatte
Wenn Sie die Funktion zum Abnehmen und
Anbringen der Frontplatte nicht verwenden
wollen, so fixieren Sie die Frontplatte mit den
mitgelieferten Befestigungsschrauben an diesem
Gerät.
1. Bringen Sie den Halter an der
Frontplatte an.
2. Bringen Sie die Frontplatte
wieder am Gerät an.
3. Sichern Sie die Frontplatte mit den
Befestigungsschrauben am Gerät.
Einbau <DEUTSCH>
Vis de fixation
Bevestigingsschroef
Vite di fissaggio
Befestigungsschraube
