Подключение устройств

Pyccкий

Подключение устройств

Pyccкий

Aansluiten van de toestellen

Nederlands

Aansluiten van de toestellen

Nederlands

Opmerking

• Wanneer dit toestel geïnstalleerd is in een voertuig

zonder ACC (accessoire) stand op het contactslot,

moet de rode draad worden verbonden met een

aansluiting die de stand van de contactsleutel kan

herkennen. Anders kan de accu leeglopen.



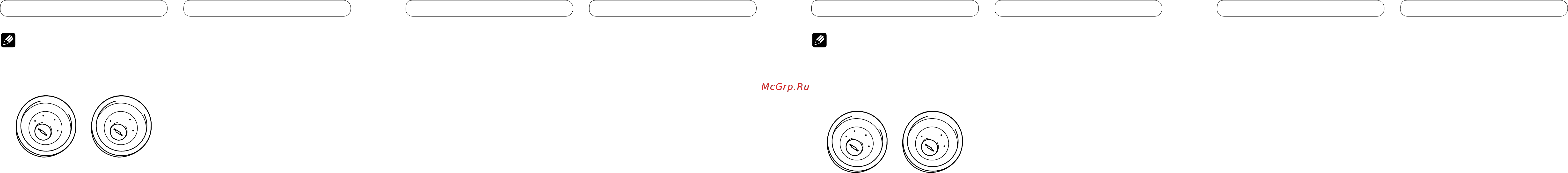

ACC stand



Geen ACC stand

• Gebruik van dit toestel onder andere dan de

volgende omstandigheden kan leiden tot brand of

storingen.

— Voertuigen met een negatief geaarde 12 V accu.

— Luidsprekers van 50 W (uitgangsvermogen) en 4

Ohm tot 8 Ohm (impedantie).

• Om kortsluiting, oververhitting of andere

storingen te voorkomen moet u de onderstaande

instructies opvolgen.

— Koppel de negatieve pool van de accu los voor u

begint met de installatie.

— Zet alle bedrading vast met kabelklemmen of

isolatieband. Ter bescherming van de

bedrading dient u deze te omwikkelen met

isolatieband waar de bedrading met metalen

onderdelen in aanraking komt.

— Houd alle bedrading uit de buurt van

bewegende onderdelen, zoals de

versnellingspook en de stoelenrails.

— Houd de bedrading uit de buurt van zeer warme

plekken, zoals bij een

verwarmingsrooster.

— Leid de gele draad niet door een gat naar het

motorcompartiment om aan te sluiten op de accu.

— Plak eventuele losse aansluitingen,

draadeinden of stekkers netjes af met

isolatieband.

— Maak de kabels niet korter.

— Tap in geen geval de stroomkabel voor dit toestel

af om andere apparatuur van stroom te voorzien.

Het vermogen van de draad is beperkt.

— Gebruik een zekering met het voorgeschreven

vermogen.

— Sluit de negatieve luidsprekerdraden in geen

geval direct op aarde aan.

— Bundel de negatieve luidsprekerdraden in geen

geval samen.

• Via de blauw/witte draad wordt een stuursignaal

geproduceerd wanneer dit toestel is ingeschakeld.

Verbind deze met de systeemafstandsbediening van

een externe eindversterker, of met de

stuuraansluiting voor het relais van de antenne van

het voertuig (max. 300 mA, 12 V

gelijkstroom). Als het voertuig een ruitantenne

heeft, dient u deze draad te verbinden met de

stroomaansluiting van de

antennesignaalversterker (booster).

• Verbind de blauw/witte draad in geen geval met de

stroomaansluiting van een externe

eindversterker. Verbind deze draad ook in geen geval

met de stroomaansluiting zelf van de antenne van de

auto. Doet u dit toch, dan kan de accu leeglopen of

kunnen zich andere storingen voordoen.

• De zwarte draad is de aarding. Deze draad en de

aardingen van andere apparatuur (in het bijzonder

producten met een hoog vermogen, zoals een

eindversterker), moeten onafhankelijk van elkaar

worden aangesloten. Doet u dit niet, dan kan er brand

ontstaan of kunnen zich storingen

voordoen wanneer de bedrading onbedoeld los raakt.

Aansluitingsschema

1. Microfoon ingangsaansluiting

2. Afstandsbediening met draad

Er kan een adapter voor een afstandsbediening

met draad worden aangesloten (los

verkrijgbaar).

3. Achter-uitgang of subwoofer uitgang

4. Antenne-aansluiting

5. Voor-uitgang

6. Dit product

7. Opmerking

Afhankelijk van het soort voertuig is het

mogelijk dat de functies van 3* en 5*

verschillen. Let er in een dergelijk geval op dat

u 2* op 5* en 4* op 3* aansluit.

8. Sluit in het algemeen draden van dezelfde

kleur op elkaar aan.

9. Dop (1*)

Laat het dopje zitten wanneer de aansluiting

niet wordt gebruikt.

10. Zekering (10 A)

11. Geel (3*)

Back-up (of accessoire)

12. Geel (2*)

Verbinden met de continue 12 V

stroomaansluiting.

13. Zekering

14. Rood (5*)

Accessoire (of back-up)

15. Rood (4*)

Verbinden met een elektrische aansluiting die

aangestuurd wordt via het contactslot

(12 V gelijkstroom).

16. Zwart (chassis aarde)

Aansluiten op een schone, blank metalen plek.

17. ISO stekker

Opmerking

In sommige voertuigen kan de ISO stekker

in twee stukken gedeeld zijn. Sluit in een

dergelijk geval beide stekkers aan.

18. Blauw/wit

Verbinden met de

systeembedieningsaansluiting van de

eindversterker (max. 300 mA 12 V

gelijkstroom).

19. Blauw/wit (7*)

Verbinden met de stuuraansluiting van het

relais van de antenne van het voertuig (max.

300 mA 12 V gelijkstroom).

20. Blauw/wit (6*)

De penposities van de ISO stekker hangen

mede af van het type voertuig. Sluit 6* en 7*

aan wanneer pen 5 de antenne aanstuurt.

In andere typen voertuigen hoeft u 6* en 7*

helemaal niet aan te sluiten.

21. Luidsprekerdraden

Wit: Links voor 

Wit/zwart: Links voor 

Grijs: Rechts voor 

Grijs/zwart: Rechts voor 

Groen: Links achter  of subwoofer 

Groen/zwarte: Links achter  of subwoofer 

Paars: Rechts achter  of subwoofer 

Paars/zwarte: Rechts achter  of subwoofer 

22. Naar de achter-uitgang of de subwoofer

uitgang

23. Naar de voor-uitgang

24. Aansluiten met RCA (tulpstekker) kabels (los

verkrijgbaar)

25. Eindversterker (los verkrijgbaar)

26. Systeemafstandsbediening

27. Links

28. Rechts

29. Voor-luidspreker

30. Achter-luidspreker of subwoofer

31. Voer deze verbindingen uit wanneer u de los

verkrijgbare versterker gebruikt.

32. Opmerkingen

• Verander de basisinstelling van dit toestel

(zie bladzijde de Gebruiksaanwijzing). De

subwoofer weergave van dit toestel is in mono.

• Bij gebruik van een subwoofer van 70 W

(2 Ω), moet u erop letten dat u de aansluiting

verricht met de paarse en paars/zwarte

draden van dit toestel. Sluit niets aan op de

groene en groen/zwarte draden.

33. Microfoon

Примечание

• Когда данное устройство устанавливается

в транспортном средстве без ACC

(вспомогательные приборы) положения на

замке зажигания, красный кабель должен быть

подключен к клемме, которая может обнаружить

работу замка зажигания. Иначе, в результате

батарея может разрядиться.



АСС положение



АСС положение нет

• Использование данного устройства в иных,

чем следующие условия, может привести к

возгоранию или неправильному срабатыванию.

— Автомобиль батареей с 12-вольт и

отрицательным заземлением.

— Динамики с 50 Вт (выходная величина) и от 4

ОМ до 8 ОМ (полное сопротивление).

• Чтобы предотвратить короткое замыкание,

перегрев или неправильное срабатывание

убедитесь, что следуете указаниям ниже.

— Отсоедините отрицательную к

лемму батареи

пред установкой.

— Закрепите провода кабельными зажимами

или липкой лентой. Для защиты проводов

следует обмотать их липкой летной в

тех местах, где они соприкасаются с

металлическими частями.

— Прокладывайте все кабели вдали от

двигающихся частей, таких как рычаг

переключения коробки передач или

направляющая для выдвижения сиденья.

— Прокладывайте все кабели вда

ли от

горячих мест, таких как рядом с выпуском

нагревателя.

— Не пропускайте желтый кабель через

отверстие в моторном отсеке, для того чтобы

подключить его к батарее.

— Защитите все неподключенные кабели

разъемами с изоляционной лентой.

— Не укорачивайте какие-либо кабели.

— Никогда не обрезайте изоляцию питающего

кабеля данного устройства, чтобы по

дключить

питание на другое оборудование. Пропускная

способность кабеля ограничена.

— Используйте плавкий предохранитель

заданного номинала.

— Никогда не подключайте отрицательный

кабель динамика напрямую к заземлению.

— Никогда не связывайте вместе различные

отрицательные кабели динамиков.

• Контрольный сигнал выходит по сине/белому

кабелю, когда данное устройство подключено

к электропитанию. Подключите его к системе

дистанционного управления внешнег

о усилителя

мощности или к клемме управляющего реле

автомобильной антенны (макс. 300 мА, 12 В

пост. ток). Если автомобиль снабжен стеклянной

антенной, подключите её к питающему терминалу

антенного усилителя.

• Никогда не подключайте сине/белый кабель

к питающему терминалу внешнего усилителя

мощности. Та к же, никогда не подключайте его к

питающему терминалу автомобильной ант

енны.

Иначе, в результате батарея разрядится или

будет происходить неправильное срабатывание.

• Черный кабель – заземление. Этот кабель и

кабели заземления других изделий (особенно,

сильноточные изделия, такие как усилитель

мощности) должны быть проложены раздельно.

Иначе, в результате может произойти возгорание

или неправильное срабатывание, если они

внезапно отсоединятся.

Схема Соединений

1. Вход микрофона

2. Дистанционный монтажный вход

Адаптер жестко смонтированного

дистанционного управления может быть

подключен (продается отдельно).

3. Задний выход или выход низкочастотного

динамика

4. Гнездо антенны

5. Передний выход

6. Данное устройство

7. Примечание

В зависимости от типа автомобиля функции

3* и 5* могут быть различными. В этом случае,

убедитесь, что 2* подключили к 5* и 4* к 3*.

8. Соедините провода о

динакового цвета друг с

другом.

9. Колпачок (1*)

Не снимайте колпачок, если клемма не

используется.

10. Плавкий предохранитель (10 A)

11. Желтый (3*)

Разрывный (или вспомогательный)

12. Желтый (2*)

Подключите к клемме постоянно подающей 12 В.

13. Резистор предохранителя

14. Красный (5*)

Вспомогательный (или разрывный)

15. Красный (4*)

Подключите к клемме, контролируемой замком

зажигания (12 В пост. ток).

16. Черный (заземление на массу)

Подключите к чист

ому, неокрашенному

металлическому участку.

17. ISO разъем

Примечание

В некоторых автомобилях ISO разъем может

быть разделен на два. В этом случае убедитесь,

что подключили оба разъема.

18. Синий/белый

Подключите к клемме системы контроля

усилителя мощности (макс. 300 мА 12 В пост.

ток).

19. Синий/белый (7*)

Подключите к клемме управления реле

автомобильной антенны (макс. 300 мА 12 В пост.

то

к).

20. Синий/белый (6*)

Расположение штырей ISO разъема может быть

различным в зависимости от типа автомобиля.

Соедините 6* и 7* когда штырь 5 это штырь

типа управления антенны. В других типах

автомобилей никогда не соединяйте 6* и 7*.

21. Провода динамиков

Белый: Передний левый 

Белый/черный: Передний левый 

Серый: Передний правый 

Серый/черный: Передний правый 

Зе

леный: Задний левый  или низкочастотный

динамик 

Зеленый/черный: Задний левый  или

низкочастотный динамик 

Фиолетовый: Задний правый  или

низкочастотный динамик 

Фиолетовый/черный: Задний правый  или

низкочастотный динамик



22. К заднему выходу или к заднему выходу

низкочастотного динамика

23. К переднему выходу

24. Соедините с кабелями RCA (продаются

тдельно)

25. Усилитель мощности (продается отдельно)

26. Система дистанционного управления

27. Левый

28. Правый

29. Передний динамик

30. Задний динамик или низкочастотный динамик

31. Выполните данные подключения, когда

используется усилитель, который не входит в

состав обязательного оборудования.

32. Примечание

• Измените исходные настройки данного

устройства (См. Руководство по эксплуатации).

Низкочастотный динамик данного устройства

обеспечивает монофонический выходной

сигнал.

• Ко

гда используется Низкочастотный динамик

70 Вт (2 Ω), будьте уверены, что соединили

Фиолетовый провод с Фиолетово/Черным

проводом данного устройства. Ничего не

соединяйте с Зеленым проводом и Зелено/

Черным проводом.

33. Микрофон

Pioneer DEH-6100BT [8/8] Pyccкий

Содержание

Похожие устройства
