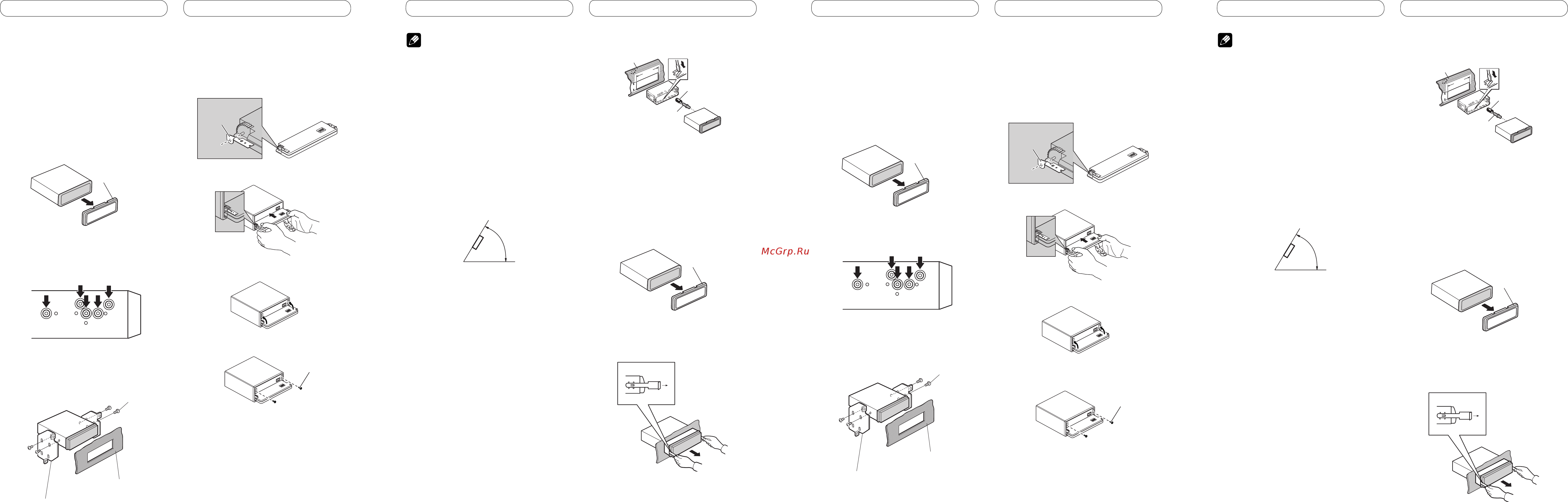

Installation Français Installazione Italiano
Installazione Italiano Installatie Nederlands
Montage arrière DIN
1. Étendez la partie supérieure et
inférieure de la garniture vers
l’extérieur pour la retirer. Pour fixer
de nouveau la garniture, poussez la
garniture sur l’appareil jusqu’à ce
qu’elle s’emboîte en produisant un
bruit sec. (Si la garniture est fixée
à l’envers, elle ne s’emboîte pas
correctement).
• Il est plus facile de retirer la garniture quand le
panneau avant est détaché.
2. Déterminez la position appropriée
dans laquelle les trous du support
de montage coïncident avec ceux du
côté de l’appareil.
3. Serrez deux vis de chaque côté.
• Utilisez des vis à tête bombée (5 mm ×
8 mm) ou des vis à tête encastrée (5 mm ×
9 mm), en fonction de la forme des trous dans
le support.
Fixation du panneau avant
Si vous ne prévoyez pas de détacher le
panneau avant, il peut être fixé avec les vis et
les crochets fournis.
1. Attachez les crochets des deux côtés
de la face avant.
2. Remettez la face avant en place sur
l’appareil.
3. Faites pivoter les crochets en position
droite.
4. Fixez la face avant sur l’appareil avec
les vis.
Support de montage fourni avec la voiture
Crochet
Tableau de bord ou
console
Vis
Garniture
Vis
Nota
• Prima dell’installazione finale vi raccomandiamo
di verificare tutti i sistemi coinvolti e le relative
connessioni.
• Non fate mai uso di parti non autorizzate. Esse
potrebbero infatti dar luogo a malfunzionamenti.
• Qualora l’installazione richieda l’esecuzione di fori
oppure di modifiche al veicolo, rivolgetevi innanzi
tutto al vostro rivenditore.
• Non installate questa unità ove:
— possa interferire con la guida del veicolo.
— possa causare il ferimento dei passeggeri in
caso di brusca frenata.
• Il laser a semiconduttore si potrebbe danneggiare
in caso di surriscaldamento. Installate pertanto
l’unità lontano dai punti ad elevata temperatura
quali, ad esempio, gli effusori del sistema di
riscaldamento del veicolo.
• Le prestazioni migliori si ottengono quando
s’installa l’unità secondo un angolo di ampiezza
inferiore a 60°.
60°
Installazione DIN frontale/
posteriore
L’unità può essere correttamente installata sia
su “frontalmente” (normale installazione DIN
frontale) sia “posteriormente” (installazione
DIN posteriore impiegando i fori filettati ubicati
sui lati del telaio). Le sezioni che seguono
offrono informazioni dettagliate sui due
metodi d’installazione.
Installazione DIN frontale
Installazione con la guaina di
gomma
1. Inserite nel cruscotto il telaio
d’installazione.
• Il telaio d’installazione va usato in caso
d’installazione in un punto poco profondo.
Qualora posteriormente all’unità vi sia
sufficiente spazio è raccomandabile impiegare
il telaio d’installazione del costruttore.
2. Fissate il telaio d’installazione
usando un cacciavite col quale
piegare in posizione (di 90°) le
linguette metalliche.
3. Installate l’unità nel modo mostrato.
53
53
1
1
182182
Rimozione dell’unità
1. Tirate verso l’esterno le parti
superiore e inferiore del bordo di
rifinitura in modo da rimuoverlo. Per
rimontarlo premetelo nell’unità sino
ad avvertirne lo scatto in posizione
(non s’inserisce correttamente se si
tenta di montarlo capovolto).
• La rimozione del bordo di rifinitura risulta più
facile quando si rimuove il pannello
anteriore.
2. Inserite in entrami i lati dell’unità le
apposite chiavi di estrazione sino ad
avvertirne lo scatto in posizione.
3. Estraete l’unità dal cruscotto.
Installazione DIN posteriore
1. Tirate verso l’esterno le parti
superiore e inferiore del bordo di
rifinitura in modo da rimuoverlo. Per
rimontarlo premetelo nell’unità sino
ad avvertirne lo scatto in posizione
(non s’inserisce correttamente se si
tenta di montarlo capovolto).
• La rimozione del bordo di rifinitura risulta più
facile quando si rimuove il pannello
anteriore.
2. Determinate il punto esatto in cui i
fori della staffa e quelli ubicati ai lati
dell’unità coincidono.
3. Serrate bene due viti di entrambi i
lati.
• In funzione della forma dei fori filettati della
staffa usate viti a trave (5 mm × 8 mm) oppure
viti incassate (5 mm × 9 mm).
Fissaggio del pannello
anteriore
Qualora non intendiate separare il pannello
anteriore, esso può essere perennemente
fissato con le viti e i supporti forniti in
dotazione.
1. Assicurare i supporti di fissaggio ad
entrambi i lati del pannello anteriore.
2. Rimontare il pannello anteriore
sull’unità.
3. Ruotare i supporti nelle posizioni
vertiali.
4. Bloccare il pannello anteriore
all’unità per mezzo delle apposite
viti.
Cruscotto
Telaio d’installazione
Guaina di gomma
Vite
Bordo di rifinitura
Staffa di montaggio radio del costruttore
Supporto
Opmerking
• Controleer alle aansluitingen en systemen voor de
uiteindelijke installatie.
• Gebruik geen ongeautoriseerde onderdelen.
Gebruik van niet-goedgekeurde onderdelen kan
leiden tot storingen.
• Raadpleeg uw dealer als u voor de installatie
gaten moet boren of andere wijzigingen aan het
voertuig zelf moet aanbrengen.
• Installeer dit toestel in geen geval op een locatie
waar:
— het de besturing van het voertuig kan
hinderen.
— het een passagier zou kunnen verwonden bij
een noodstop.
• De halfgeleider laser zal kapot gaan als deze
oververhit raakt. Installeer dit toestel niet in de
buurt van zeer warme plekken, zoals bij een
verwarmingsrooster.
• De optimale prestaties worden verkregen wanneer
het toestel geïnstalleerd wordt onder een hoek van
minder dan 60º.
60°
DIN Voor/achter montage
Dit toestel kan op de juiste manier worden
vastgemaakt aan de voorkant (conventionele
DIN montage) of aan de achterkant
(DIN achtermontage, met behulp van de
schroefgaatjes aan de zijkanten van het chassis
van het toestel). Voor details verwijzen we u
naar de volgende installatiemethoden.
DIN Voor-montage
Installatie met het rubber
tussenstuk
1. Steek de bevestigingskraag in het
dashboard.
• Gebruik een andere bevestigingskraag bij
installatie op een relatief ondiepe locatie. Als
er genoeg ruimte achter het toestel is, kunt u
de standaard meegeleverde bevestigingskraag
gebruiken.
2. Zet de bevestigingskraag vast door
met behulp van een schroevendraaier
de metalen lipjes te verbuigen (90°).
3. Installeer het toestel zoals u kunt
zien op de afbeelding.
53
53
1
1
182182
Verwijderen van het toestel
1. Buig de bovenkant en de onderkant
van de afwerkingsrand naar
buiten om deze te verwijderen.
Druk de afwerkingsrand op het
toestel tot deze vastklikt wanneer
u de afwerkingsrand weer vast
maakt. (Als de afwerkingsrand
ondersteboven gehouden wordt, zal
deze niet goed passen.)
• De afwerkingsrand is makkelijker los te maken
wanneer het voorpaneel verwijderd is.
2. Steek de meegeleverde
ontgrendelingsstrips in beide
zijkanten van het toestel tot deze
vastklikken.
3. Trek het toestel uit het dashboard.
Dashboard
Bevestigingskraag
Rubber tussenstuk
Schroef
Afwerkingsrand
Bordo di rifinitura
Cruscotto o console
centrale
Vite
Vite
