Инсталляция аппаратного обеспечения- 13 -

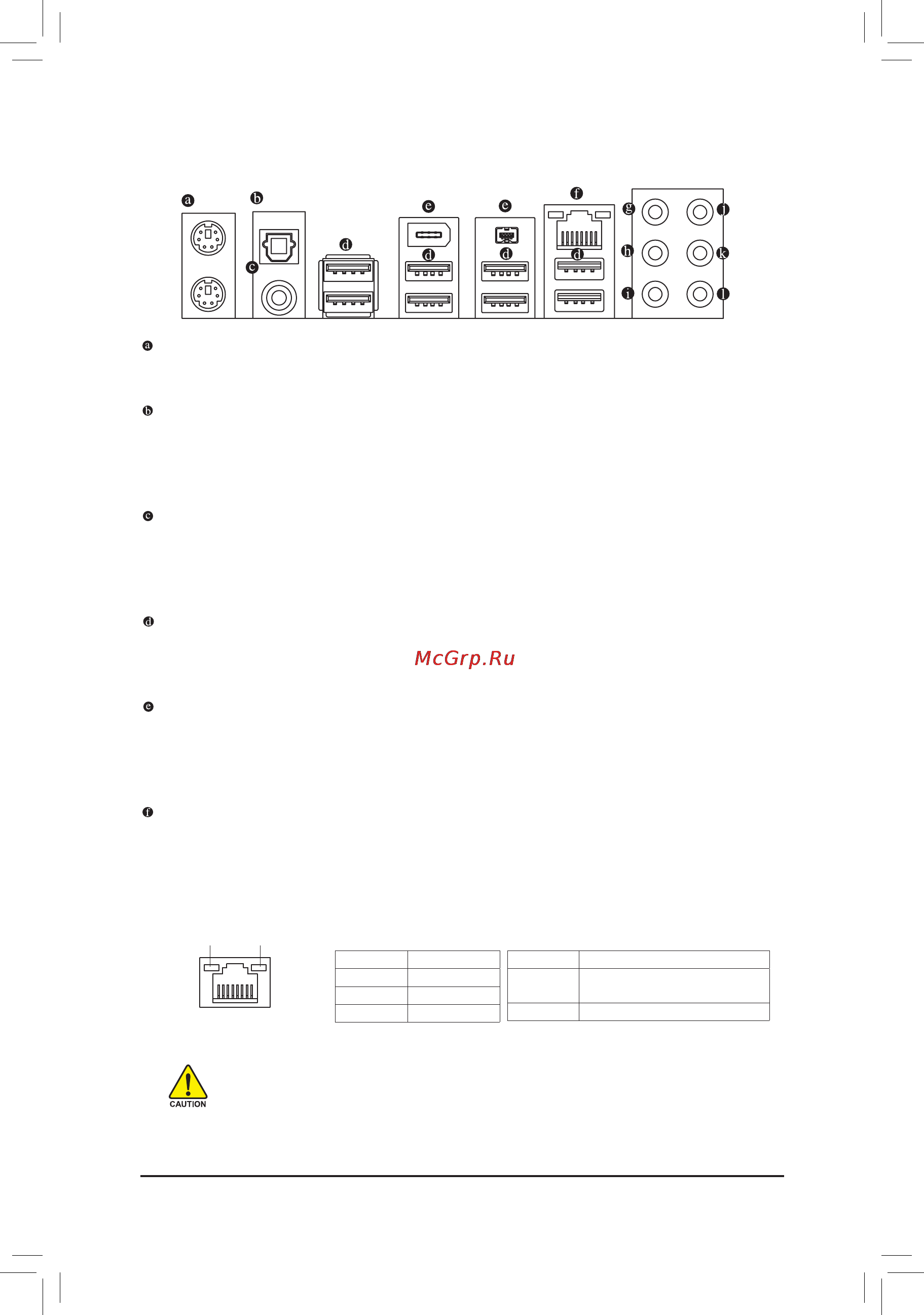

1-6 Интерфейсныеразъемыназаднейпанели
• Прежде чем удалять кабель из сетевой розетки RJ-45, размещенной на задней панели
системной платы, разорвите соединение с активным сетевым устройством, отключив от
него LAN-кабель, а уже затем отключите его от разъема на системной плате.
• Удалять LAN-кабель из сетевой розетки RJ-45 следует аккуратно в направлении
перпендикулярном задней стенке корпуса ПК (не раскачивая и не изгибая).
РазъемыклавиатурыимышиPS/2
Верхний (зеленый) разъем предназначен для подключения PS/2-мыши, нижний (фиолетовый) –
для подключения PS/2-клавиатуры.
Оптический"Выход"цифровогоS/PDIF-интерфейса
Разъем предназначен для вывода цифрового аудиосигнала на акустическую систему или
внешние устройства обработки аудиоконтента (требуется специальный оптический кабель).
Прежде чем использовать этот разъем, убедитесь в том, что все звенья аудиоподсистемы
способны взаимодействовать между собой средствами S/PDIF-интерфейса.
Коаксиальный"Выход"цифровогоS/PDIF-интерфейса
Разъем предназначен для вывода цифрового аудиосигнала на акустическую систему или
внешние устройства обработки аудиоконтента (требуется соответствующий кабель). Прежде
чем использовать этот разъем, убедитесь в том, что все звенья аудиоподсистемы способны
взаимодействовать между собой средствами S/PDIF-интерфейса.
USBпорт
USB порт поддерживает спецификацию USB 2.0/1.1. Используйте этот порт для подключения
клавиатуры, мыши, принтера, флэш-накопителей и др. периферийных устройств с USB-
интерфейсом.
ПортIEEE1394a
Порт IEEE 1394 поддерживает спецификацию IEEE 1394a и предоставляет возможность
подключать к ПК высокоскоростные устройства в режиме hotplug (т.н. "горячая замена" -
подключение/отключение устройства к системе без необходимости отключения ПК). Используйте
этот порт для подключения периферийных устройств с интерфейсом IEEE 1394a.
СетеваярозеткаRJ-45
Порт сетевого гигабитного LAN-интерфейса (Gigabit Ethernet LAN, пропускная способность до
1 Гбит/с). В таблице приведены возможные состояния LAN-порта, о которых информируют два
светодиодных индикатора на розетке.
Идикатор
активности LAN-
порта
Индикатор
LAN-
соединения/
Скорость
Порт LAN-интерфейса
Активность индикатора
Индикатор LAN-соединения/
Скорость
Состояние Скорость
Оранжевый 1 Гбит/с
Зеленый 100 Мбит/с
Выключен 10 Мбит/с
Состояние Пояснения
Мигает Осуществляется прием и передача
данных
Выключен Прием и передача данных отсутствуют
