Инсталляция аппаратного обеспечения- 19 -

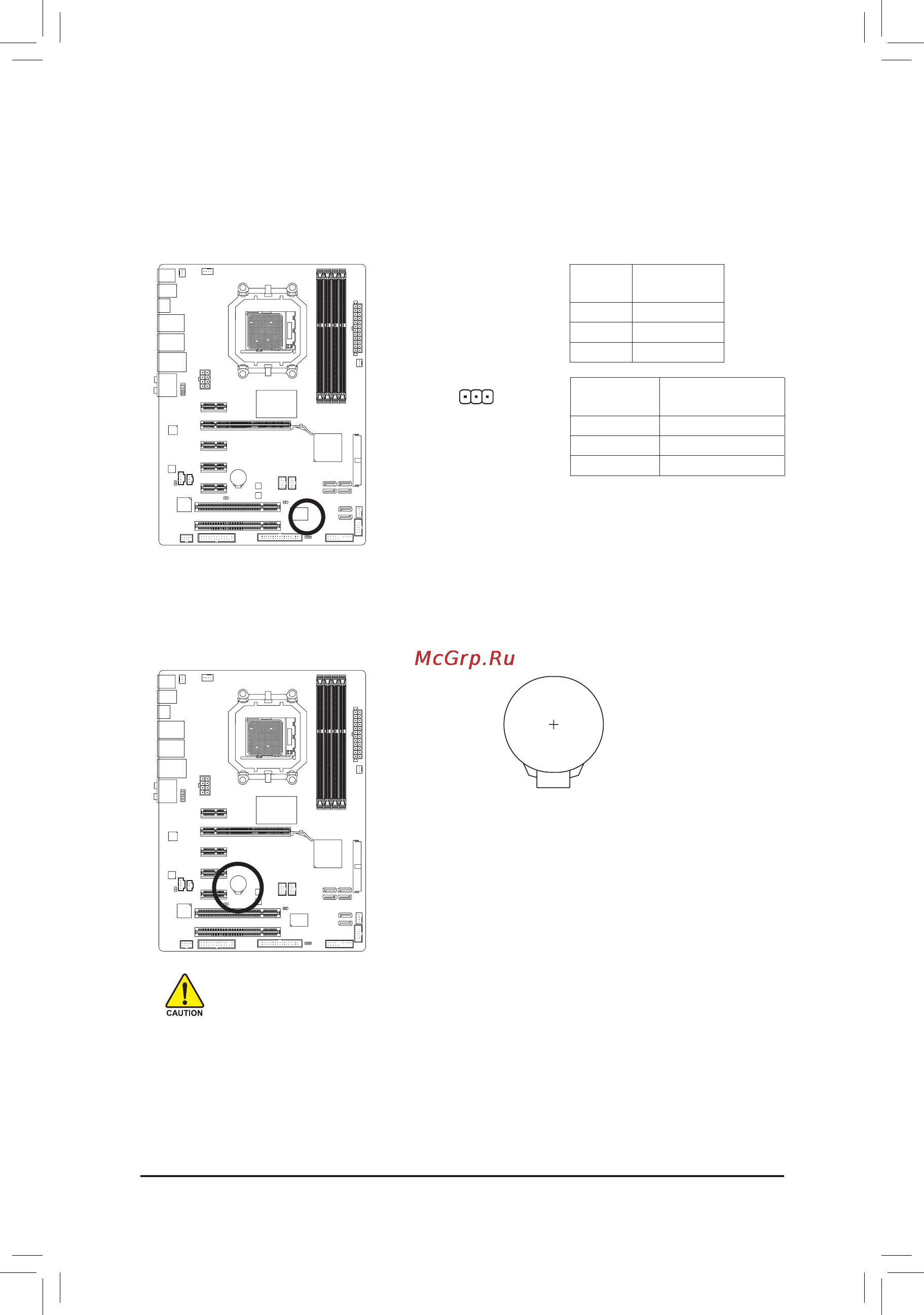

9) PWR_LED(Разъеминдикаторапитаниясистемы)
Этот разъем предназначен для подключения индикатора на корпусе, информирующего о
текущем состоянии компьютера. После включения системы светодиодный индикатор начнет
светиться. Когда система находится в состоянии S1 индикатор мигает. Светодиодный индикатор
полностью отключается в те моменты, когда система переходит в состояние S3/S4 или полностью
выключена (состояние S5).
1
10) BAT(Батарея)
Батарея предназначена для сохранения значений критичных параметров в CMOS (например,
конфигурация BIOS и системное время), в те моменты, когда компьютер выключен. Замените
батарею, если падение напряжения достигло критичного уровня, или значения CMOS не точны,
или не могут быть сохранены.
• Прежде чем выполнять операцию извлечения батареи, всегда отключайте компьютер и
отсоединяйте силовой кабель питания.
• Заменяйте батарею на эквивалентную. Характеристики батареи отличные от
оригинальных могут привести к разрушению корпуса элемента (микровзрыву).
• Если не удается достоверно определить тип батареи или ее самостоятельная
замена вызывает затруднения, высните у продавца или дилера адрес сервис-центра,
способного выполнить эту операцию.
• Выполняя процедуру установки батареи, соблюдайте полярность (после установки
положительный полюс батареи должен быть обращен к пользователю).
• Использованные батареи должны быть утилизированы в соответствии с
рекомендациями местных регулирующих органов.
Удалив батарею можно очистить содержимое CMOS.
1. Выключите компьютер и отсоедините силовой кабель питания.
2. Аккуратно извлеките батарею из гнезда и выдержите минутную
паузу (еще один способ очистки содержимого CMOS - накоротко
замкнуть положительный (+) и отрицательный (-) контакты
гнезда батареи с помощью отвертки в течение 5 с).
3. Установите батарею на прежнее место.
4. Подключите силовой кабель к блоку питания и включите ПК.
Состояние
системы
Индикатор
S0 On (Включен)
S1 Мигает
S3/S4/S5 Выключен
Номер
контакта
Пояснения
1 MPD+
2 MPD-
3 MPD-
