Инсталляция аппаратного обеспечения- 9 -
Во время демонтажа процессора будьте предельно аккуратны, отделяя систему охлаждения
от ЦП. В ряде случаев выполнить эту процедуру очень нелегко, поскольку термопаста в зоне
контакта обеспечивает плотное прилегание рабочих площадок процессора и радиатора.
Имейте в виду, что неосторожные действия и неадекватное усилие могут повредить ЦП.
1-3-2 Установкасистемыохлаждения
Пошаговая инструкция по установке системы охлаждения ЦП (процедура установки ЦП
рассматривается на примере оригинальной системы охлаждения производства компании GIGABYTE).

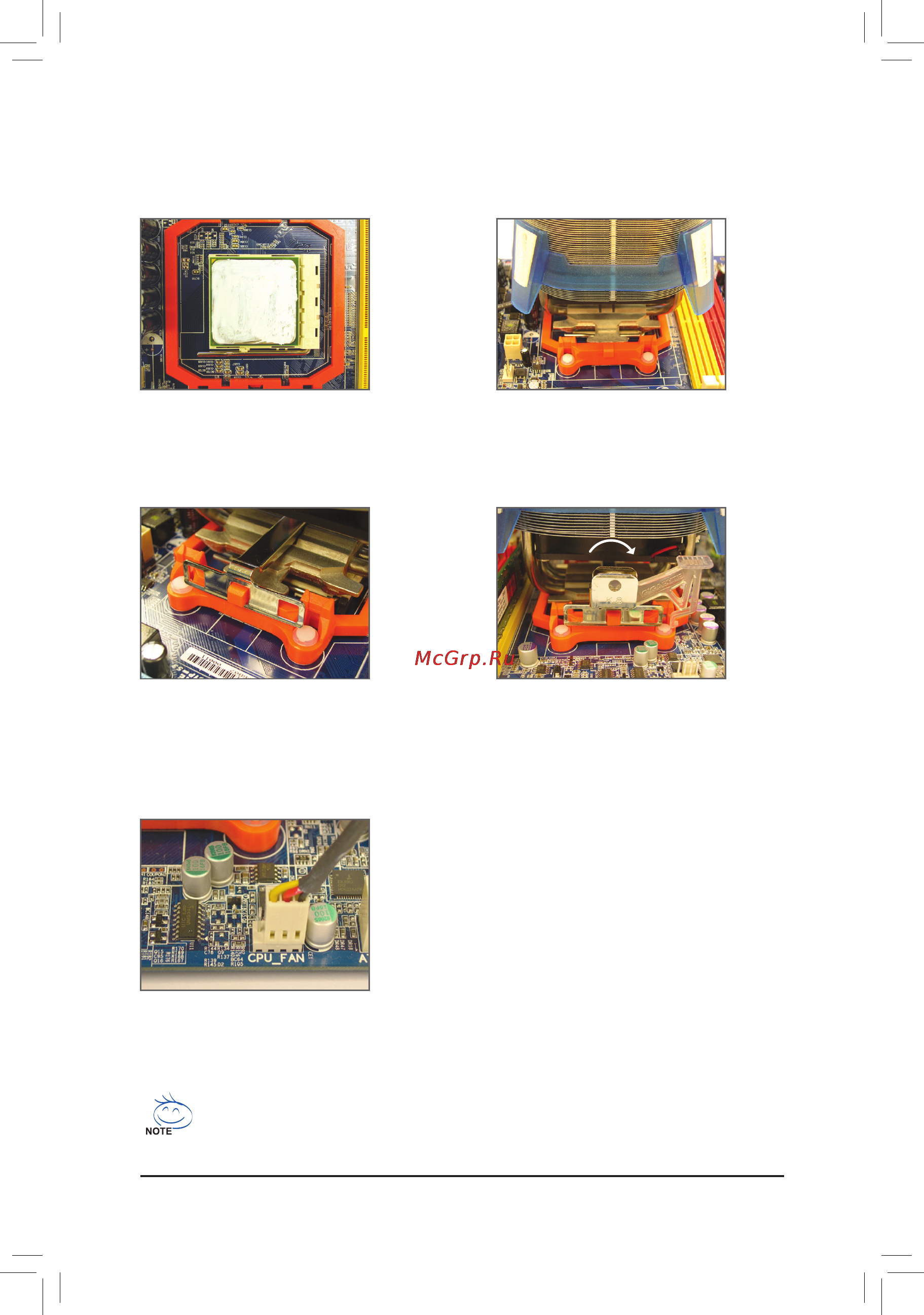

Шаг 1
Нанесите тонкий слой термопасты на
металлическую поверхность корпуса ЦП,
установленного в процессорный разъем
системной платы.
Шаг 2
Установите систему охлаждения на ЦП.
Шаг 4
Поверните рычаг фиксатора по часовой
стрелке, как показано на изображении.
Если система охлаждения отличается от
оригинальной, обратитесь к Руководству
пользователя из комплекта поставки изделия.
Шаг 3
Зацепите скобу крепления радиатора за
выступ пластиковой рамки установленной
поверх гнезда Socket AM3. Нажав на скобу
закрепите ее на аналогичном выступе с
противоположной стороны рамки.
Шаг 5
Подключите кабель питания вентилятора
системы охлаждения к соответствующему
разъему (CPU_FAN) на системной плате.
