Потребности всех установленных в системе компонентов желательно с небольшим запасом например 500 вт блок питания или более мощный в противном случае работоспособность системы оказывается нестабильной или старт компьютера вовсе невозможен 16

Разъемами блока питания в тех случаях когда предполагается использовать блок питания с 8 контактным atx 12 в и 24 контактным atx разъемами удалите заглушку на разъеме atx 12 в и основном atx разъеме системной платы не подключайте кабели блока питания с 4 контактным atx 12 в и 20 контактным atx разъемами в секции atx разъемов защищенные заглушками 16

Разъемы питания на плате совместимы с 4 контактным atx 12 в и 20 контактным atx 16

С помощью основного atx разъема блок питания пк обеспечивает все компоненты системной платы стабильным электропитанием необходимой мощности чтобы исключить риск повреждения оборудования до подключения кабеля питания к разъему убедитесь в том что блок питания выключен и все устройства инсталлированы должным образом разъем питания сконструирован таким образом чтобы полностью исключить возможность некорректного подключения к нему соответствующего кабеля блока питания правильно сориентируйте 24 контактный разъем блока питания и соедините его с atx разъемом на системной плате разъем atx 12 в предназначен для питания цп если он не подключен к системной плате включить компьютер не удастся 16

4 5 cpu_fan sys_fan1 sys_fan2 pwr_fan разъемывентиляторовохлаждения 17

Fdd разъемдляфлоппи дисковода 17

Инсталляция аппаратного обеспечения 17 17

Надлежащий теплоотвод помните что перегрев процессора или чипсета может вывести эти компоненты из строя или система будет работать нестабильно 17

Перемычки для замыкания контактных групп fan разъемов 17

Разъем fdd используется для подключения флоппи дисковода поддерживаются следующие типы флоппи дисководов 360 kбайт 720 kбайт 1 mбайт 1 4 mбайт and 2 8 mбайт перед тем как подключать устройство найдите контакт 1 на флоппи дисководе и интерфейсном кабеле контакт 1 на интерфейсном кабеле промаркирован цветом отличающимся от основного цвета шлейфа 17

Системная плата снабжена 4 контактным разъемом вентилятора цп cpu_fan 3 контактным sys_fan2 и 4 контактным sys_fan1 разъемами вентиляторов охлаждения системы а также 3 контактным разъемом pwr_fan вентилятора охлаждения блока питания большинство вентиляторов снабжены разъемами которые исключают ошибочный вариант подключения подключая вентиляторы к этим разъемам соблюдайте полярность черный провод кабеля соответствует контакту земля системная плата поддерживает возможность регулировки скорости вращения вентилятора цп для обеспечения необходимого теплорассеивания рекомендуется задействовать системный вентилятор который выводит нагретые воздушные массы за пределы корпуса пк 17

Убедитесь в том что подключенные к системе вентиляторы цп и чипсета обеспечивают 17

Эти разъемы не требуют установки дополнительных перемычек не используйте 17

Gnd контакт земля 18

Ide ide разъем 18

Sata2_0 1 2 3 4 5 разъемыsata3гбит с 18

Для организации raid массива уровня 0 или 1 потребуется два накопителя если в 18

Для организации raid массива уровня 10 потребуется четыре накопителя при этом 18

Инсталляция аппаратного обеспечения 18 18

Номер контакта 18

Общее количество жестких дисков установленных в системе должно быть четным 18

Подключите г образный разъем интерфейсного кабеля к sata жесткому диску 18

Пояснения 18

Разъем ide допускает подключение двух ide устройств например жесткий диск и оптический накопитель перед тем как подключать кабель к устройству обратите внимание на специальный ключ на разъеме кабеля который поможет правильно сориентировать его по отношению к устройству в тех случаях когда к системе планируется подключить два ide устройства необходимо определить какое из них будет ведущим master а какое ведомым slave для получения информации о конфигурировании ide устройства обратитесь к инструкции из комплекта поставки накопителя 18

Разъем sata соответствует спецификации sata ii пиковая пропускная способность 3 гбит с и совместим с базовым стандартом sata пиковая пропускная способность 1 5 гбит с каждый sata разъем на плате обеспечивает подключение одного sata устройства контроллер микросхемы amd sb710 поддерживает массивы raid 0 raid 1 raid 10 и jbod информация о настройке массивов raid приведена в главе 5 раздел конфигурирование sata жестких дисков дисков 18

Системе установлены более двух дисков общее их количество должно быть четным 18

Bat батарея 19

Pwr_led разъеминдикаторапитаниясистемы 19

F_panel разъемфронтальнойпанели 20

Cd_in разъемcdin 21

F_audio разъемфронтальнойаудиопанели 21

Группа контактов на передней панели поддерживает аудиоподсистемы класса intel high definition audio hd и ac 97 и предназначена для подключения аудиосистемы пк выполняя процедуру подключения соблюдайте полярность следуя инструкции некорректное подключение компонентов влечет за собой неработоспособность аудиоподсистемы а в отдельных случаях даже выход ее из строя 21

Инсталляция аппаратного обеспечения 21 21

Класса hd audio для того чтобы правильно сконфигурировать фронтальную панель для совместной работы с ac 97 аудиоподсистемой обратитесь за дополнительной информацией к главе 5 конфигурирование 2 4 5 7 канальной аудиоподсистемы 21

Некоторые шасси оснащены фронтальной панелью конфигурация которой отличается 21

От стандартной для получения информации о конфигурировании аудиомодуля обратитесь к изготовителю корпуса 21

По умолчанию фронтальная панель настроена на работу с аудиоподсистемой 21

Разъемы аудиоподсистемы представлены как на передней так и на задней панели 21

Системного блока если требуется активировать режим mute временное отключение аудиосигнала для задней панели обратитесь к главе 5 конфигурирование 2 4 5 7 канальной аудиоподсистемы только для шасси с фронтальной панелью hd audio 21

Этот разъем предназначен для вывода аудиосигнала с предусилителя оптического накопителя 21

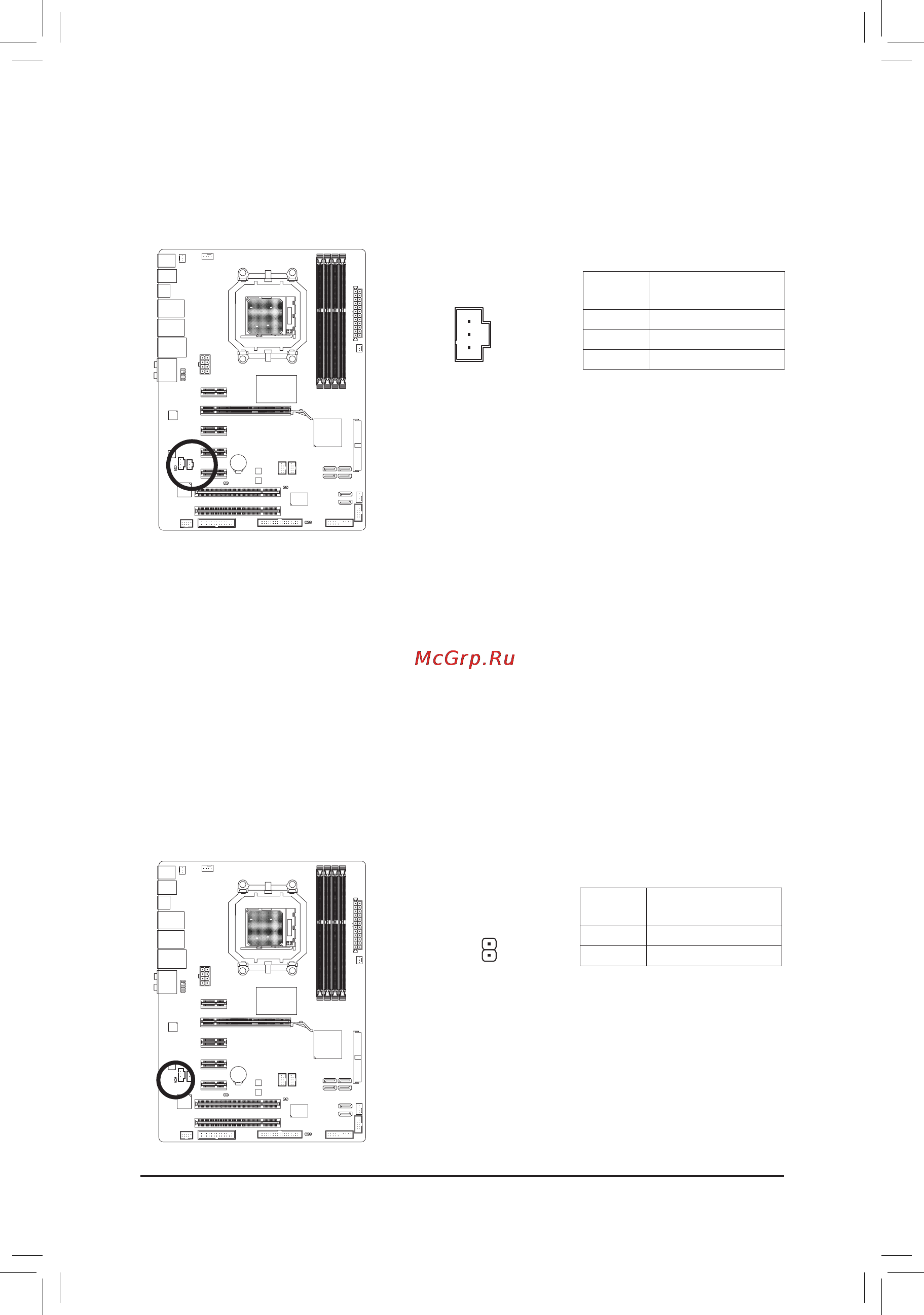

Spdif_in разъемs pdifin 22

Spdif_out разъемs pdifout 22

Группа контактов предназначена для подключения разъема вход цифрового аудиоинтерфейса s pdif и предполагает наличие специального оптического кабеля по вопросам приобретения оптического кабеля обратитесь к локальному дилеру 22

Группа контактов предназначена для подключения разъема выход цифрового аудиоинтерфейса s pdif к внешним устройствам и платам расширения например современные графические и аудиоплаты разъем s pdif out становится востребован в тех случаях когда необходимо вывести звуковой сигнал на внешние устройства обработки звука после его преобразования средствами иных интерфейсов например hdmi за дополнительной информацией о подключении к системе устройств через s pdif интерфейс обратитесь к руководству пользователя соответствующей платы расширения 22

Инсталляция аппаратного обеспечения 22 22

F_1394 ieee1394aразъем 23

F_usb1 f_usb2 usbразъем 23

Ieee 1394 на выносных планках 23

Выносную планку с usb разъемами выключите пк и отсоедините силовой кабель от блока питания 23

Выносную планку с портом ieee 1394a выключите пк и отсоедините силовой кабель от блока питания 23

Для того чтобы выполнить соединение ieee 1394 устройства с пк сначала подключите 23

Инсталляция аппаратного обеспечения 23 23

Интерфейсный кабель к компьютеру а затем к устройству заранее позаботьтесь о надежности соединения 23

Не подключайте к usb разъемам на системной плате 10 контактные разъемы портов 23

Не подключайте кабель usb портов на выносной планке к разъему ieee 1394 на 23

Разъем удовлетворяет требованиям спецификации ieee 1394a каждый разъем на плате поддерживает подключение одного ieee 1394a порта на выносной планке по вопросам приобретения выносных планок обратитесь к локальному дилеру 23

Системной плате 23

Чтобы исключить риск повреждения оборудования перед тем как инсталлировать 23

Эти разъемы удовлетворяют требованиям спецификации usb 2 1 каждый usb разъем на плате поддерживает подключение двух usb портов на выносной планке по вопросам приобретения выносных планок обратитесь к локальному дилеру 23

Coma разъемпоследовательногопорта 24

Lpt разъемпараллельногопорта 24

Инсталляция аппаратного обеспечения 24 24

Разъем com на системной плате предназначен для подключения последовательного com порта факультативная поставка на выносной планке по вопросам приобретения выносных планок обратитесь к локальному дилеру 24

Разъем lpt предназначен для подключения одного параллельного порта на выносной планке по вопросам приобретения выносных планок обратитесь к локальному дилеру 24

Ci разъемдатчикавскрытиякорпуса 25

Clr_cmos перемычкаочисткисодержимогоcmos 25
