1 689 989 223 2016-07-20| Robert Bosch GmbH
| 206 | KTS 560 / 590 (KTS 5a Series) | Описание прибораru

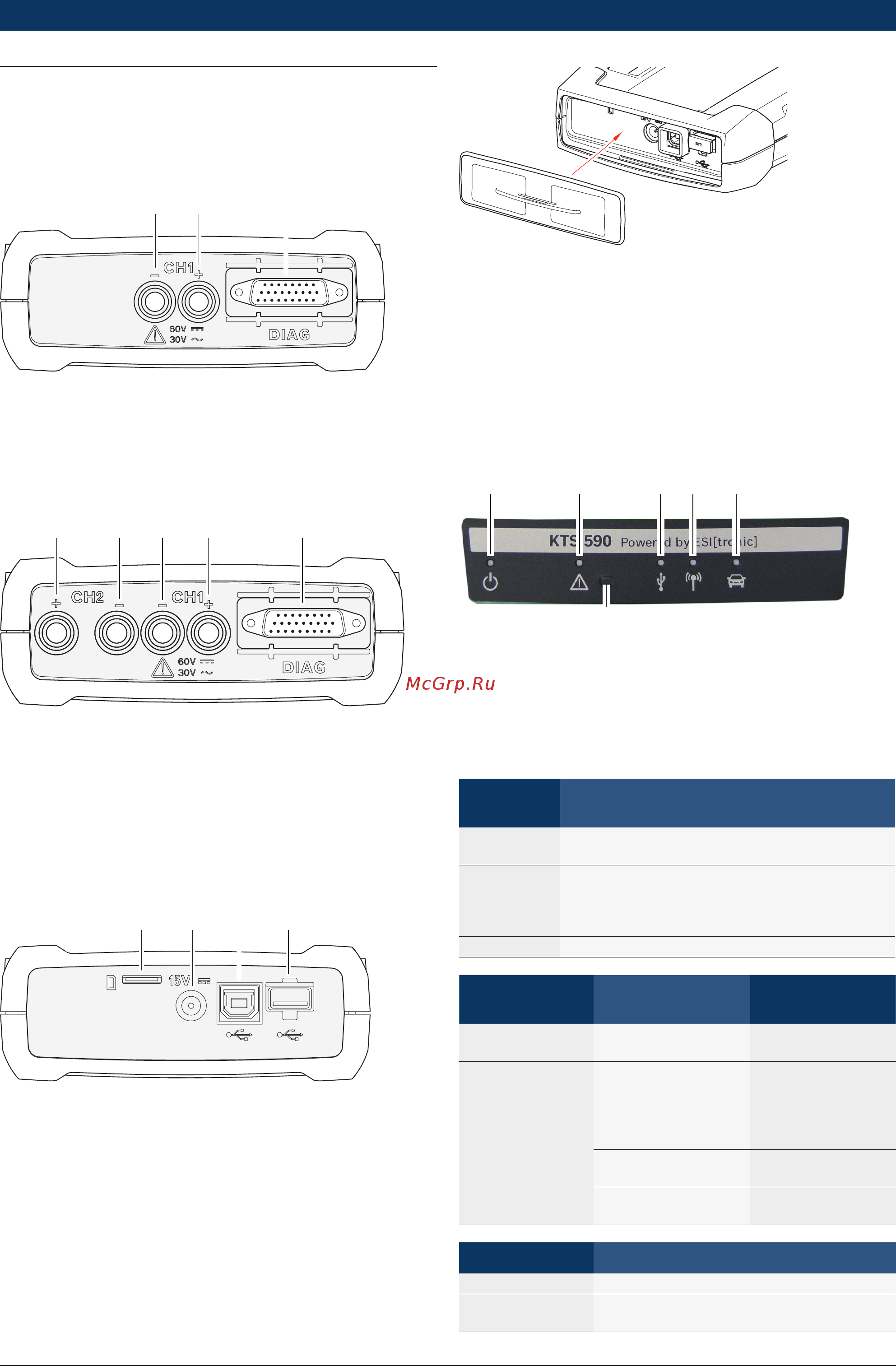

3.4 Прибор для контроля системы
3.4.1 Диагностическая планка/измерительная
панель
459963-03_Ht
1
2
3
Рис. 1: Диагностическая панель/измерительная панель
KTS 560
1 Измерительный вход CH1(–), синий
2 Измерительный вход CH1(+), желтый
3 Подключение соединительного провода OBD (DIAG)
459963-05_Ht
1
2
3
4
5
Рис. 2: Диагностическая панель/измерительная панель KTS 590
1 Измерительный вход CH2(+), красный
2 Измерительный вход CH2(–), черный
3 Измерительный вход CH1(–), синий
4 Измерительный вход CH1(+), желтый
5 Подключение соединительного провода OBD (DIAG)
3.4.2 Соединительная панель
459963-06_Ht
1
2
3
4
Рис. 3: Соединительная панель
1 Разъем для карты памяти (без функции)
2 Разъем блока питания
3 Разъем USB
4 USB-адаптер Bluetooth (вставлен на заводе)
Рис. 4: Соединительная панель с защитной крышкой
i Входящая в комплект поставки защитная крышка
предохраняет соединительную панель от механи-
ческих повреждений, грязи и воды.
3.4.3 Индикация состояния при помощи свето-
диодов
14325
459963-09_Ko
6
Рис. 5: Светодиодная индикация состояния
1 СВЕТОДИОД ВКЛ./ВЫКЛ.
2 СВЕТОДИОД НЕИСПРАВНОСТИ
3 СВЕТОДИОД USB
4 СВЕТОДИОД BLUETOOTH
5 СВЕТОДИОД ДИАГНОСТИКИ
6 Кнопка "Recovery Mode" (режим восстановления)
СВЕТОДИОД
ВКЛ./ВЫКЛ.
Функция
Горит зеле
-
ным светом
KTS 560 / 590 готов к эксплуатации.
Мигает зеле
-
ным светом
KTS 560 / 590 подключается только через
USB-кабель (питание от сетевого блока пита-
ния или соединительного провода OBD отсут-
ствует). KTS 560 / 590 не готов к работе.
ВЫКЛ Питание отсутствует.
СВЕТОДИОД НЕ-
ИСПРАВНОСТИ
Функция Мера
ВЫКЛ Неисправность отсут
-
ствует
Нет.
Горит красным
светом
Неисправность обо
-
рудования/встроен-
ного ПО
Извлечь и снова
вставить USB-ка
-
бель и питание.
Обновить встроен
-
ное ПО.
Электропитание
> 36V
Проверить элек
-
тропитание.
Активирован режим
Recovery Mode
Выполнить восста
-
новление.
СВЕТОДИОД USB Функция
ВЫКЛ Отсутствует обмен данными по USB.
Мигает зеленым
светом
Обмен данными по USB.
