«АВТОАС-СКАН»

Программный модуль «VAG»

Тел/факс +7 (863) 278-50-30, 278-50-40, 278-50-90 http://www.acelab.ru, e-mail: ace@acelab.ru 5

Если связь с ЭБУ установить не удалось, на экране появится соответствующее сообщение.

Возможно, что данный ЭБУ отсутствует. Если вы уверены в обратном:

- Проверьте правильность и надежность соединения кабелей с адаптером «USB-ECU AS», с

компьютером и с колодкой диагностики автомобиля;

- Проверьте наличие питания (+12 В) и «земли» на соответствующих контактах разъёма

диагностики (Рис. 1, Рис. 2);

- Для автомобилей, оснащённых 2-мя двухконтактными разъёмами диагностики, проверьте

наличие контакта K-Line (см. пункт 2. «Подключение к автомобилю»);

- Возможно, данный ЭБУ работает по протоколам, которые не поддерживаются текущей

версией программного модуля «VAG». Протоколы, поддерживаемые программным

модулем «VAG» на момент подготовки данного руководства приведены в пункте 1

«Назначение модуля».

Кроме выбора диагностируемой системы из списка пользователь может связаться с каким-

либо ЭБУ, указав непосредственно значение адреса этого блока в окне, которое вызывается

командой F3 (Рис. 5).

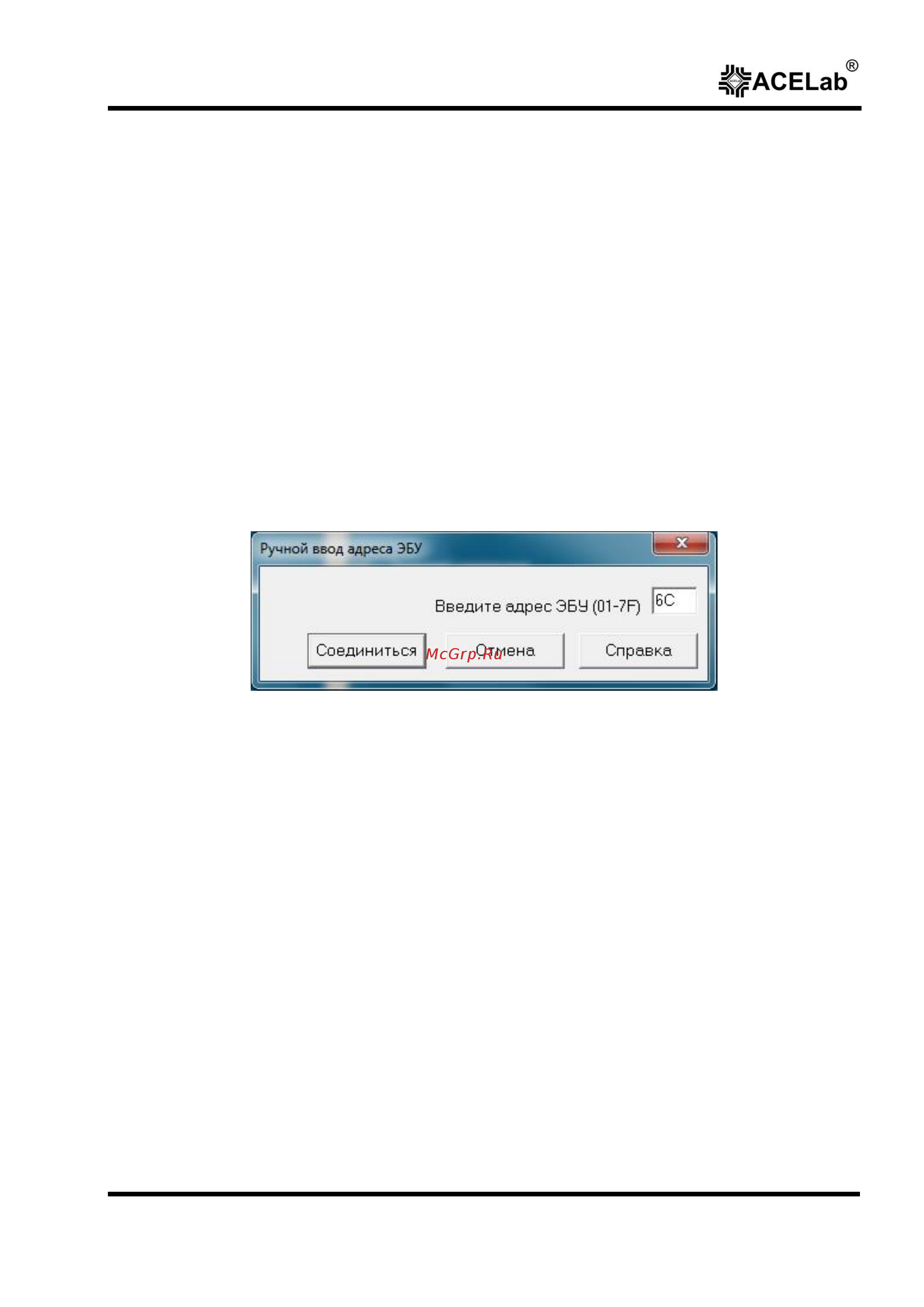

Рис. 5. Окно ввода адреса ЭБУ.

Список диагностируемых систем отражает полный перечень систем, которые

устанавливаются на автомобилях VAG. Поэтому если вам неизвестен набор систем данного

автомобиля, то следует воспользоваться режимами «Выбор модели автомобиля» (F4) или

«Автоопределение ЭБУ» (F7).

3.1. Выбор модели автомобиля

В данном режиме (Рис. 6), если пользователь выберет марку автомобиля из предложенного

перечня, то программа «АВТОАС-СКАН» отметит в списке (Рис. 7) установленные на нем

ЭБУ и позволит начать соединение только с ними.
