- 13 - Инсталляция аппаратного обеспечения
1-6 Конфигурированиевидеоподсистемыврежиме
ATI Hybrid CrossFireX
™
Объединение ресурсов встроенной и дискретной графики (режим ATI Hybrid CrossFireX) позволяет
существенно увеличить производительность видеоподсистемы платформы AMD. Для успешного
конфигурирования системы в режиме ATI Hybrid CrossFireX изучите инструкцию.
A.Системныетребования
- Предустановленная операционная система Windows 7/Vista
- Системная плата, совместимая с режимом ATI Hybrid CrossFireX и сертифицированный драйвер
- Графическая плата, совместимая с режимом ATI Hybrid CrossFireX и сертифицированный
драйвер
(Примечание 1)
B.Процедурасоединенияграфическихплат
Шаг 1:
Изучите пошаговую инструкцию по установке плат расширения (Руководства пользователя, раздел
1-5) и выполните процедуру инсталляции двух графических плат с учетом требований режима ATI
Hybrid CrossFireX.
Шаг 2:
Подключите монитор к видеоразъему встроенного графического контроллера на задней панели
системной платы.
C.НастройкаBIOS
Вызовите BIOS, в разделе AdvancedBIOSFeatures выберете следующие настройки:
- Установите для режима InternalGraphicsMode опцию UMA.
(Примечание 2)
- Укажите для UMAFrameBufferSize значение 256MB или 512MB.
(Примечание 2)
- Отключите функцию SurroundView, выбрав опцию Disable.
- Назначьте порядок инициализации дисплея InitDisplayFirst, выбрав опцию OnChipVGA.
D.Конфигурированиедрайверавидеоподсистемы

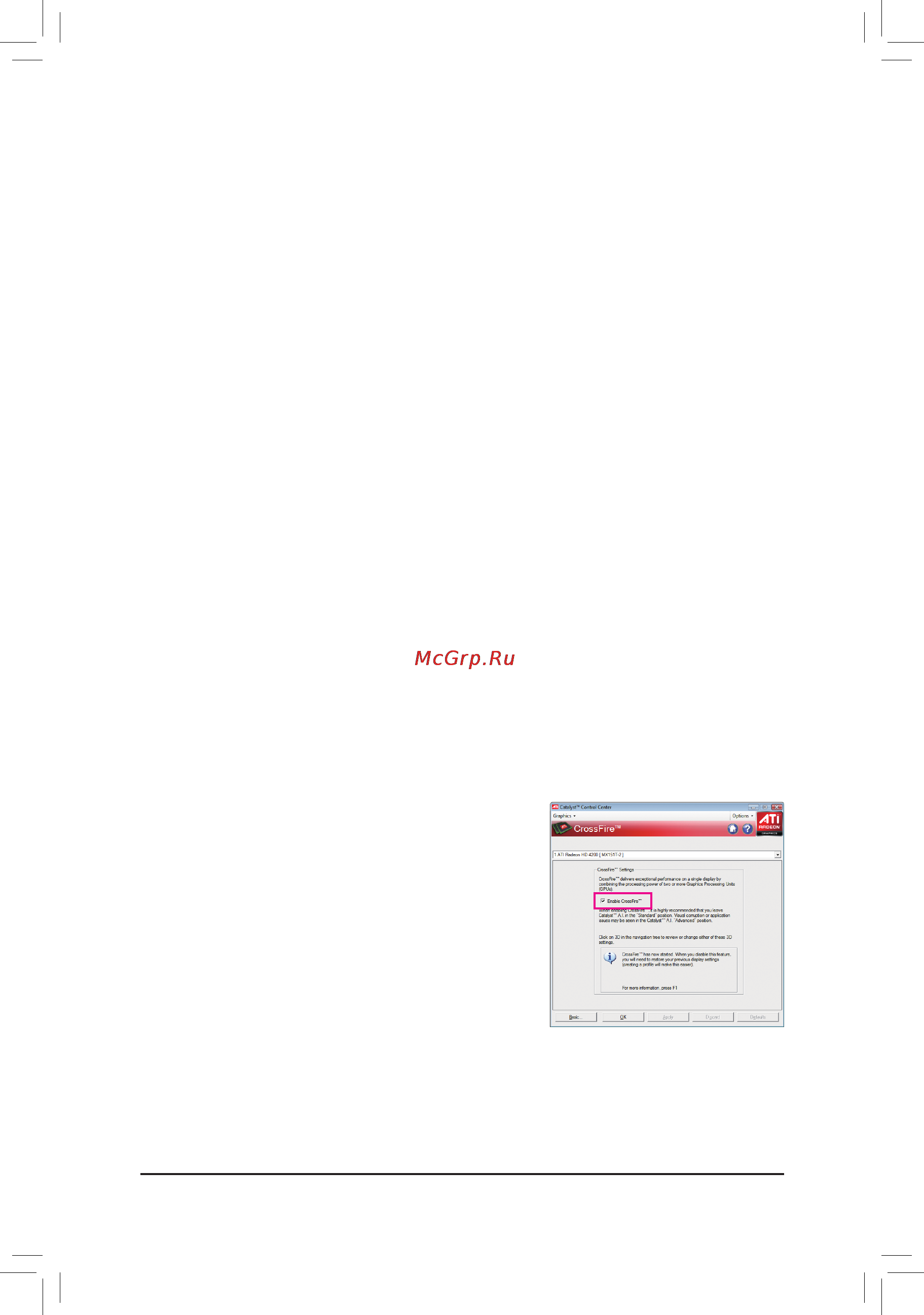

После инсталляции драйверов системной платы для
соответствующей ОС, вызовите оболочку драйвера ATI
CatalystControlCenter. Вызовите пункт меню CrossFireX и
выберете опцию EnableCrossFireX
™
.
(Примечание 1) Если комплект драйверов чипсета системной платы уже установлен,
инсталлировать драйвер встроенного графического контроллера не нужно.
(Примечание 2) Чтобы изменить в настройках BIOS Setup режим работы встроенного графического
контроллера InternalGraphicsMode или размер буфера UMAFrameBufferSize,
не забудьте сначала отключить функцию CrossFire средствами видеодрайвера для
соответствующей ОС.
