Gigabyte GA-880GA-UD3H (rev. 3.1) [23/26] F_audio разъемфронтальнойаудиопанели

Мощность блока питания должна быть достаточной для того чтобы обеспечить мощность блока питания должна быть достаточной для того чтобы обеспечить потребности всех установленных в системе компонентов желательно с небольшим запасом например 500 вт блок питания или более мощный в противном случае работоспособность системы оказывается нестабильной или старт компьютера вовсе невозможен 18

Пояснения 18

С помощью этого разъема блок питания пк обеспечивает все компоненты системной платы стабильным электропитанием необходимой мощности чтобы исключить риск повреждения оборудования до подключения кабеля питания к разъему убедитесь в том что блок питания выключен и все устройства инсталлированы должным образом разъем питания сконструирован таким образом чтобы полностью исключить возможность некорректного подключения к нему соответствующего кабеля блока питания правильно сориентируйте 24 контактный разъем блока питания и соедините его с atx разъемом на системной плате разъем atx 12 в предназначен для питания цп если он не подключен к системной плате включить компьютер не удастся 18

19 инсталляция аппаратного обеспечения 19

Fdd разъемфлоппи дисковода 19

На системной плате установлены 4 контактные разъемы cpu_fan и sys_fan1 для подключения вентилятора системы охлаждения цп и системного вентилятора а также 3 контактные разъемы sys_fan2 и pwr_fan для подключения системного вентилятора и вентилятора блока питания подключая вентиляторы к этим разъемам соблюдайте полярность черный провод кабеля соответствует контакту земля системная плата предоставляет возможность регулировать скорость вращения вентилятора цп для обеспечения необходимого теплорассеивания рекомендуется задействовать системный вентилятор который выводит нагретые воздушные массы за пределы корпуса пк 19

Перемычки для замыкания контактных групп fan разъемов 19

Разъем fdd применяется для подключения флоппи дисковода поддерживаются следующие типы разъем fdd применяется для подключения флоппи дисковода поддерживаются следующие типы флоппи дисководов 360 kбайт 720 kбайт 1 2 mбайт 1 44 mбайт и 2 88 mбайт перед тем как подключать устройство найдите контакт 1 на флоппи дисководе и интерфейсном кабеле контакт 1 на интерфейсном кабеле промаркирован цветом отличающимся от основного цвета шлейфа по вопросам приобретения кабеля для флоппи дисковода обращайтесь к локальному дилеру 19

Разъемыcpu_fan sys_fan1 sys_fan2 pwr_fanдляподключениявентиляторов 19

Тепло отвод от ключевых компонентов помните что перегрев процессора или системы в целом может вывести компоненты из строя или система будет работать нестабильно 19

Убедитесь в том что подключенные к системе вентиляторы обеспечивают надлежащий 19

Эти разъемы не требуют установки дополнительных перемычек не используйте 19

Ide разъемide 20

Для организации raid массива уровня 0 или 1 потребуется два накопителя если в 20

Для организации raid массива уровня 10 потребуется четыре накопителя при этом 20

Для организации raid массива уровня 5 потребуется минимум три накопителя при 20

Инсталляция аппаратного обеспечения 20 20

Общее их количество жестких дисков установленных в системе должно быть четным 20

Разъем ide допускает подключение двух ide устройств например жесткий диск и оптический накопитель перед тем как подключать кабель к устройству обратите внимание на специальный ключ на разъеме кабеля который поможет правильно сориентировать его по отношению к устройству в тех случаях когда к системе планируется подключить два ide устройства необходимо определить какое из них будет ведущим master а какое ведомым slave для получения информации о конфигурировании ide устройства обратитесь к инструкции из комплекта поставки накопителя 20

Разъем sata соответствует спецификации sata 3 и совместим со стандартами sata ii и sata пиковая пропускная способность 6 гбит с 3 гбит с и 1 5 гбит с соответственно каждый sata разъем на плате обеспечивает подключение одного sata устройства контроллер чипсета amd sb850 предоставляет возможность организовать для дисковой подсистемы raid массив уровня 0 1 5 10 и jbod дополнительная информация о конфигурировании raid массива размещена в главе 5 конфигурирование sata жестких дисков 20

Разъемыsata3_0 1 2 3 4 5 пропускнаяспособностьsata интерфейса6гбит с 20

Системе установлены более двух дисков общее их количество должно быть четным 20

Чипсетamdsb850 20

Этом общее количество жестких дисков может быть четным или нечетным 20

Bat батарея 21

Gsata2_6 7 разъемыинтерфейсаsata3гбит с контроллерgigabytesata2 21

F_panel разъемфронтальнойпанели 22

23 инсталляция аппаратного обеспечения 23

Cd l левый канал 23

Cd r правый канал 23

Cd_in разъемcdin колодкачерногоцвета 23

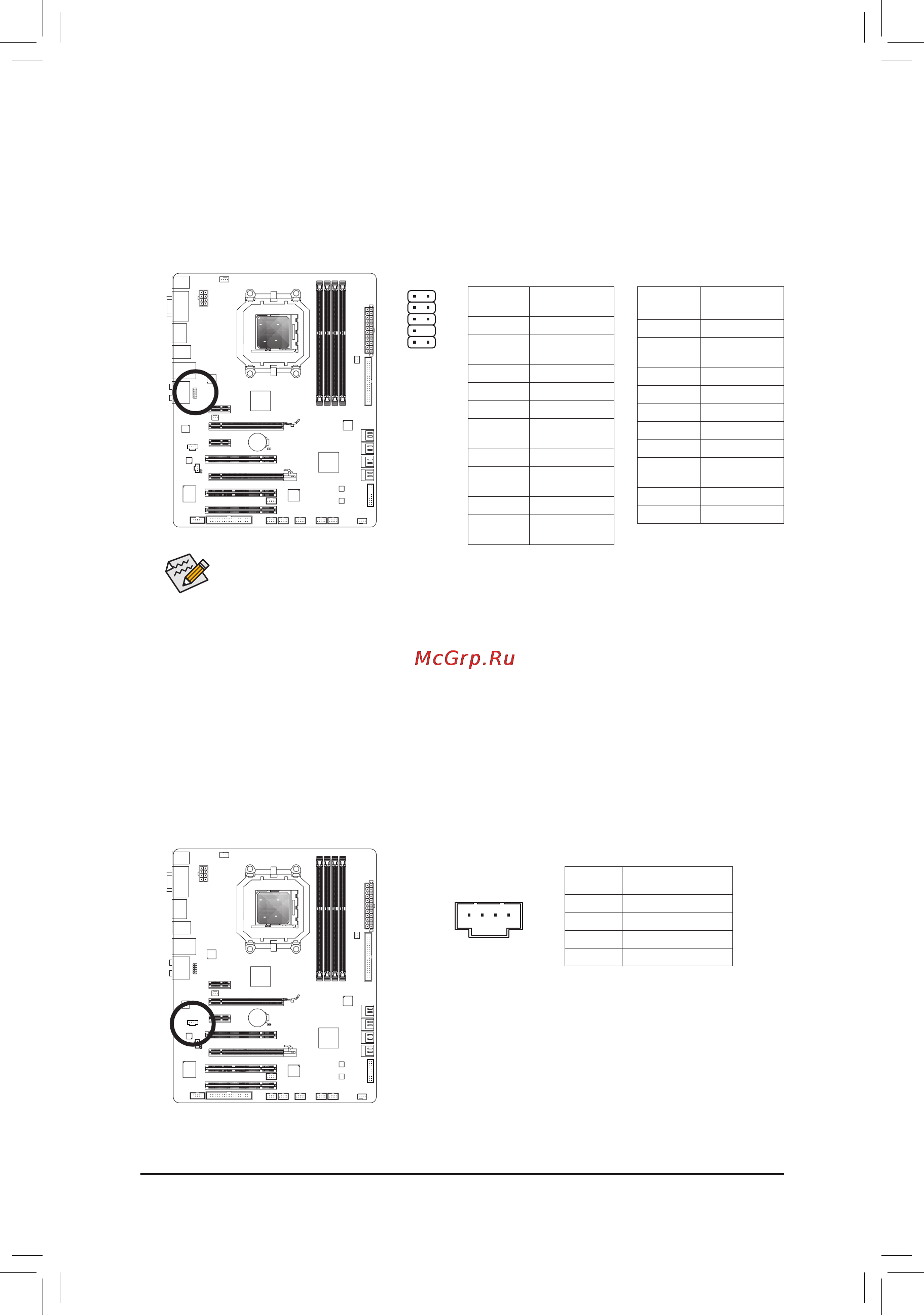

F_audio разъемфронтальнойаудиопанели 23

Группа контактов на передней панели поддерживает аудиоподсистемы класса intel high definition audio hd и ac 97 и предназначена для подключения аудиомодуля пк выполняя процедуру подключения соблюдайте полярность следуя инструкции некорректное подключение компонентов влечет за собой неработоспособность аудиоподсистемы а в отдельных случаях даже выход ее из строя 23

Для фронтальной панели ac 97 23

Для фронтальной панели hd audio 23

Класса hd audio для того чтобы правильно сконфигурировать фронтальную панель для совместной работы с аудиоподсистемой ac 97 обратитесь за дополнительной информацией к главе 5 конфигурирование 2 4 5 7 канальной аудиоподсистемы 23

Некоторые шасси оснащены фронтальной панелью конфигурация которой отличается 23

От стандартной для получения информации о конфигурировании аудиомодуля обратитесь к изготовителю корпуса 23

По умолчанию фронтальная панель настроена на работу с аудиоподсистемой 23

Пояснения 23

Разъемы аудиоподсистемы представлены как на передней так и на задней панели 23

Системного блока если требуется активировать режим mute временное отключение аудиосигнала для задней панели обратитесь к главе 5 конфигурирование 2 4 5 7 канальной аудиоподсистемы только для шасси с фронтальной панелью hd audio 23

Этот разъем предназначен для вывода аудиосигнала с предусилителя оптического накопителя 23

Spdif_in разъем вход s pdif интерфейса 24

Spdif_out разъем выход s pdif интерфейса 24

25 инсталляция аппаратного обеспечения 25

Debug port 25

F_1394_1 f_1394_2 разъемieee1394a интерфейса 25

F_usb1 f_usb2 f_usb3 f_usb4 разъемыusb интерфейса 25

Ieee 1394 на выносных планках 25

Выносную планку с usb разъемами выключите пк и отсоедините силовой кабель от блока питания 25

Выносную планку с портом ieee 1394a выключите пк и отсоедините силовой кабель от блока питания 25

Для того чтобы выполнить соединение ieee 1394 устройства с пк сначала подключите 25

Интерфейсный кабель к компьютеру а затем к устройству заранее позаботьтесь о надежности соединения 25

Когда система находится в режимах s4 s5 только порты разъемы f_usb1 способны поддерживать функцию on off charge 25

Не подключайте в usb разъемы на системной плате 10 контактные разъемы портов 25

Не подключайте кабель usb портов на выносной планке к разъему ieee 1394 на 25

Разъем удовлетворяет требованиям спецификации ieee 1394a каждый разъем на плате поддерживает подключение одного ieee 1394a порта на выносной планке по вопросам приобретения выносных планок обратитесь к локальному дилеру 25

Системной плате 25

Чтобы исключить риск повреждения оборудования перед тем как инсталлировать 25

Эти разъемы удовлетворяют требованиям спецификации usb 2 1 каждый usb разъем на плате поддерживает подключение двух usb портов на выносной планке по вопросам приобретения выносных планок обратитесь к локальному дилеру 25

Clr_cmos перемычкаclearingcmos 26

Com разъемпоследовательногопорта 26
