Инсталляция аппаратного обеспечения - 24 -
1
1

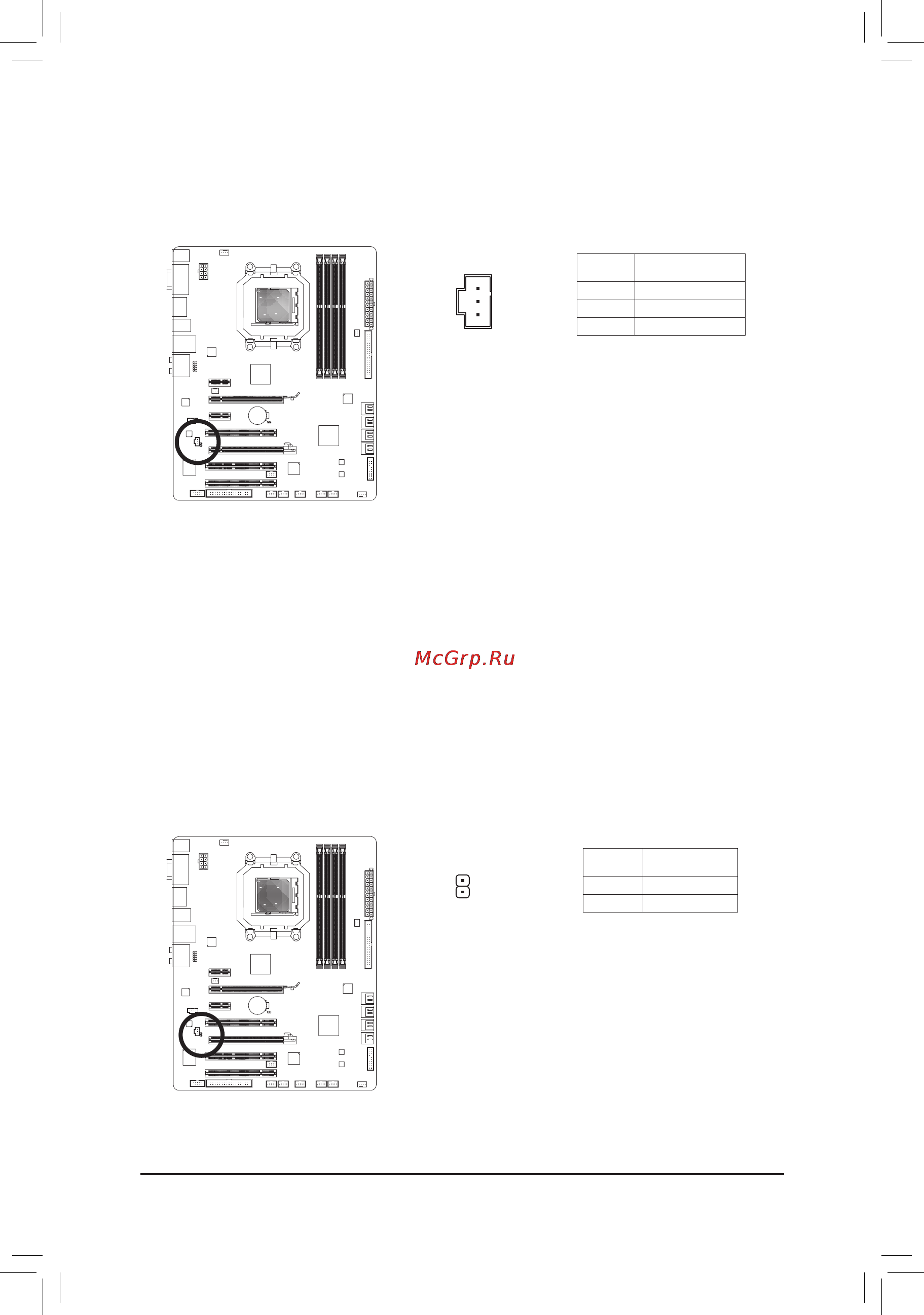

14) SPDIF_IN(Разъем"Вход"S/PDIF-интерфейса)
Группа контактов предназначена для подключения разъема "Вход" цифрового аудиоинтерфейса
S/PDIF и предполагает наличие специального оптического кабеля. По вопросам приобретения
оптического кабеля обратитесь к локальному дилеру.
15) SPDIF_OUT(Разъем"Выход"S/PDIF-интерфейса)
Группа контактов предназначена для подключения разъема "Выход" цифрового аудиоинтерфейса
S/PDIF к внешним устройствам и платам расширений (например, современные графические
и аудиоплаты). Разъем S/PDIF Out становится востребован в тех случаях, когда необходимо
вывести звуковой сигнал на внешние устройства обработки звука после его преобразования
средствами иных интерфейсов (например, HDMI). За дополнительной информацией о
подключении к системе устройств через S/PDIF-интерфейс обратитесь к Руководству
пользователя соответствующей платы расширения.
Нумерация
контактов
Пояснения
1 Питание
2
SPDIFI
3
GND (контакт Земля)
Нумерация
контактов
Пояснения
1 SPDIFO
2
GND - контакт Земля
