Инсталляция аппаратного обеспечения - 14 -

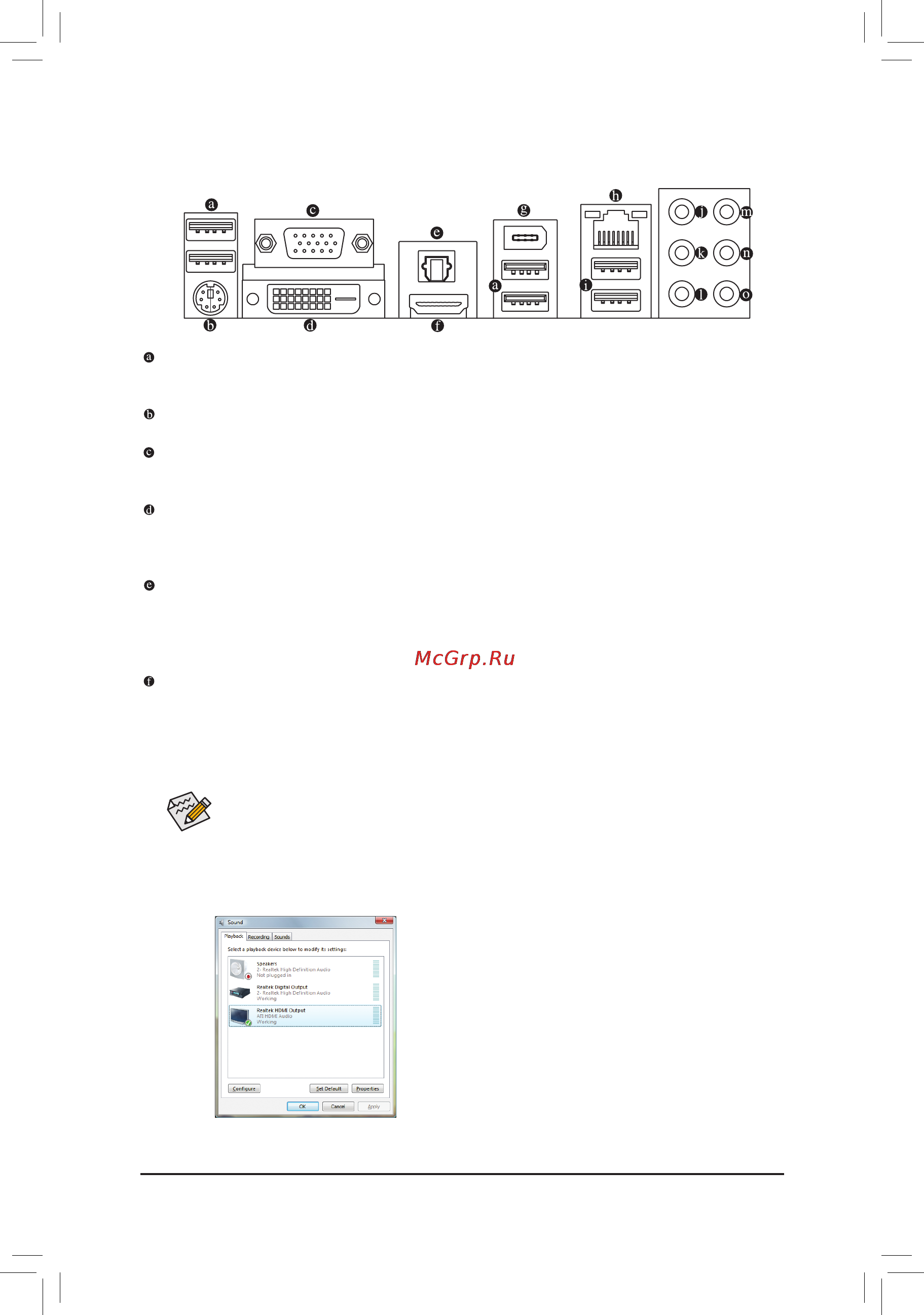

1-7 Интерфейсныеразъемыназаднейпанели

 ПортUSB2.0/1.1

USB порт поддерживает спецификацию USB 2.0/1.1 и предназначен для подключения клавиатуры,

мыши, принтера, флэш-накопителей и др. периферийных устройств с USB-интерфейсом.

 PS/2портклавиатурыилимыши

Этот порт предназначен для подключения мыши и клавиатуры с интерфейсом PS/2.

 ПортD-Sub

Порт D-Sub совместим с 15-контактными кабелями D-Sub и предназначен для подключения

монитора с интерфейсом D-Sub.

 ПортDVI-D

(Примечание1)(Примечание2)

Порт DVI-D соответствует спецификации DVI-D, предназначен для подключения монитора с

интерфейсом DVI-D и поддерживает максимальное экранное разрешение 2560x1600 (актуальное

рабочее разрешение будет зависеть от конкретного монитора).

 Оптический"Выход"цифровогоS/PDIF-интерфейса

Разъем предназначен для вывода цифрового аудиосигнала на акустическую систему или

внешние устройства обработки аудиоконтента (требуется специальный оптический кабель).

Прежде чем использовать этот разъем, убедитесь в том, что все звенья аудиоподсистемы

способны взаимодействовать между собой средствами S/PDIF-интерфейса.

 ПортHDMI

(Примечание2)

Интерфейс HDMI (High-Denition Multimedia Interface) предназначен для передачи цифрового

аудио/видео без сжатия c поддержкой технологии HDCP. Порт предназначен для подключения

устройств с интерфейсом HDMI. Технология HDMI поддерживает максимальное экранное

разрешение 1920x1080p, однако актуальное рабочее разрешение будет зависеть от конкретного

монитора.

(Примечание 1) Порт DVI-D не поддерживает соединение D-Sub через адаптер.

(Примечание 2)

Одновременное воспроизведение видеосигнала портами DVI-D и HDMI не поддерживается.

• После установки устройства HDMI убедитесь, что текущее устройство звукового

воспроизведения по умолчанию является этим устройством. (Порядок настройки

звукового устройства может быть разным, в зависимости от установленной

операционной системы. Следуйте указаниям ОС семейства Windows 7 или Vista).

• Имейте в виду, что спецификацией HDMI аудио предусмотрена поддержка только

следующих форматов: AC3, DTS и 2-канальный LPCM. Форматы AC3 и DTS

воспроизводятся внешним декодером.

Загрузив ПК под управлением ОС Windows Vista, нажмите

кнопку Пуск>Панель управления>Звук и выберите Realtek

HDMIOutput, после чего подтвердите выбор, нажав на

кнопку SetDefault(настройки "По умолчанию").
