Gigabyte GA-870A-UD3 (rev. 2.1) [15/27] 7 внутренниеинтерфейсныеразъемы

- 15 - Инсталляция аппаратного обеспечения

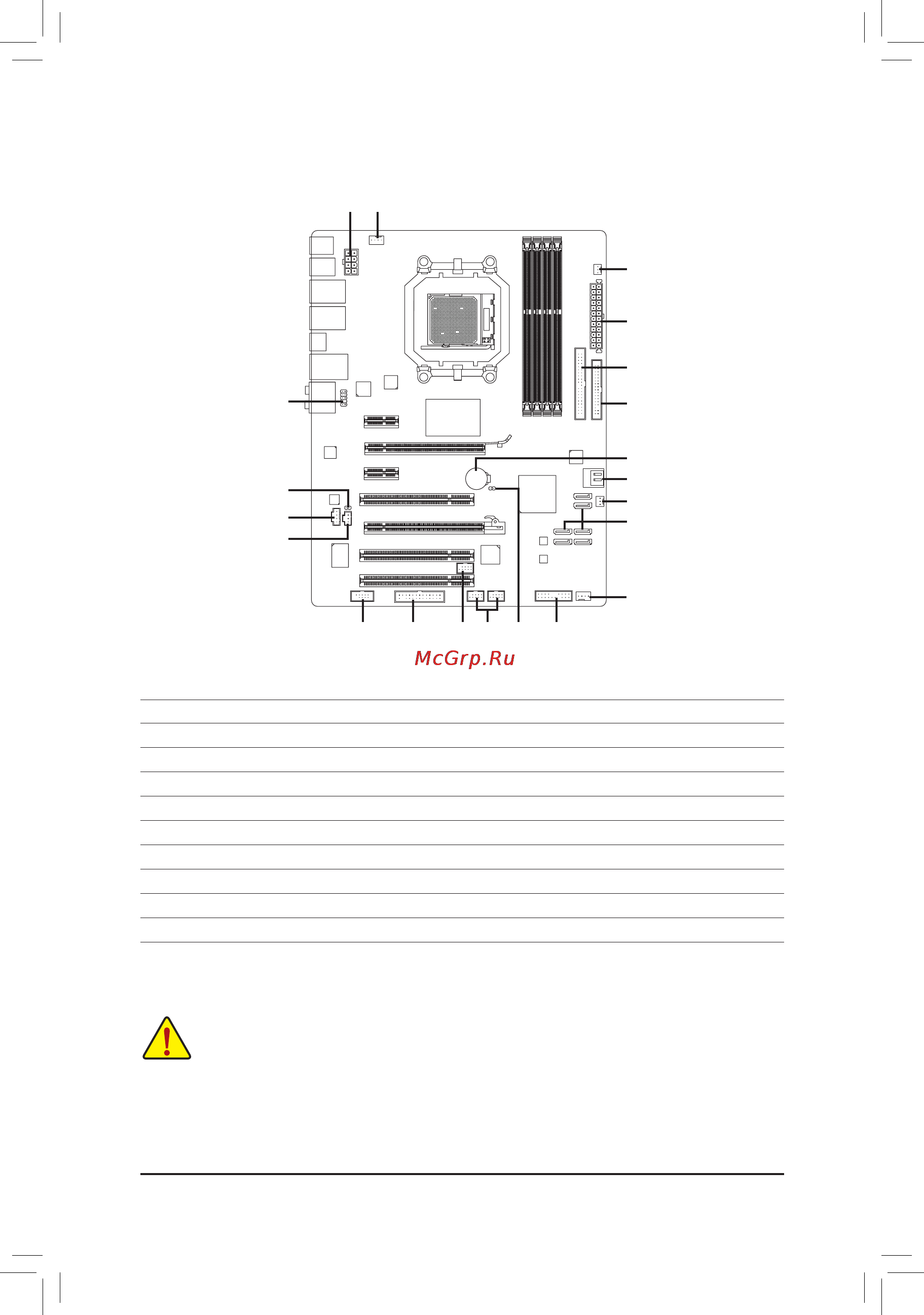

1-7 Внутренниеинтерфейсныеразъемы

18 19 16

 1) ATX_12V_2X4

 2) ATX

 3) CPU_FAN

 4) SYS_FAN1/2

 5) PWR_FAN

 6) FDD

 7) IDE

 8) SATA3_0/1/2/3/4/5

 9) GSATA2_6/7

 10) BAT

 11) F_PANEL

 12) F_AUDIO

 13) CD_IN

 14) SPDIF_IN

 15) SPDIF_OUT

 16) F_USB1/F_USB2

 17) F_1394

 18) COMA

 19) LPT

 20) CLR_CMOS 

17 20

До подключения внешних устройств внимательно прочитайте следующую инструкцию:

• До подключения устройства, убедитесь в том, что контактная группа разъема его

интерфейса совместима с соответствующим разъемом на системной плате.

• Чтобы исключить риск повреждения оборудования, до начала процедуры инсталляции

нового устройства выключите ПК и отсоедините силовой кабель от блока питания.

• По завершении процедуры инсталляции устройства до включения ПК убедитесь в том,

что все интерфейсные и иные кабели подключены к системной плате должным образом,

после чего еще раз проверьте надежность соединений.
