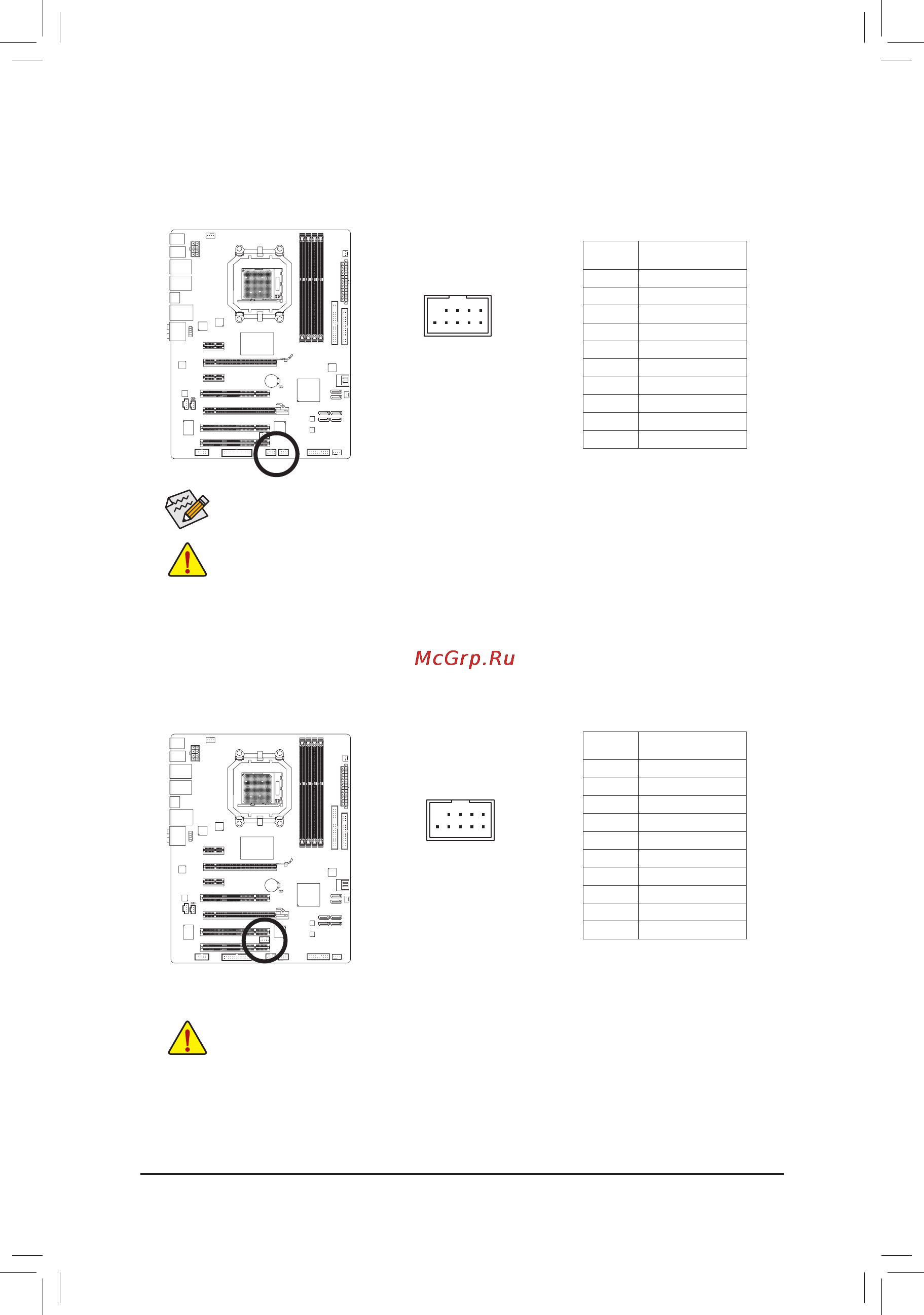

- 23 - Инсталляция аппаратного обеспечения
17) F_1394(РазъемIEEE1394a-интерфейса)
Разъем удовлетворяет требованиям спецификации IEEE 1394a. Каждый разъем на плате
поддерживает подключение одного IEEE 1394a-порта на выносной планке. По вопросам
приобретения выносных планок обратитесь к локальному дилеру.
• Не подключайте кабель USB-портов на выносной планке к разъему IEEE 1394 на
системной плате
• Чтобы исключить риск повреждения оборудования, перед тем как инсталлировать
выносную планку с портом IEEE 1394a, выключите ПК и отсоедините силовой кабель от
блока питания.
• Для того чтобы выполнить соединение IEEE 1394-устройства с ПК, сначала подключите
интерфейсный кабель к компьютеру, а затем к устройству. Заранее позаботьтесь о
надежности соединения.
• Не подключайте в USB-разъемы на системной плате 10-контактные разъемы портов
IEEE 1394 на выносных планках.
• Чтобы исключить риск повреждения оборудования, перед тем как инсталлировать
выносную планку с USB-разъемами, выключите ПК и отсоедините силовой кабель от
блока питания.
G.QBOFM
10
9
2
1
G.QBOFM
10
9
2
1
Когда компьютер находится в режимах S4/S5, только порты F_USB1 могут поддерживать
функцию подзарядки.
16) F_USB1/F_USB2(РазъемыUSB-интерфейса)
Эти разъемы удовлетворяют требованиям спецификации USB 2.0/1.1 Каждый USB-разъем на плате
поддерживает подключение двух USB-портов на выносной планке. По вопросам приобретения выносных
планок обратитесь к локальному дилеру.
Нумерация
контактов
Пояснения
1 Power (5B)
2 Power (5B)
3 USB DX-
4 USB DY-
5 USB DX+
6 USB DY+
7
GND (Заземление)
8
GND (Заземление)
9 Контакт отсутствует
10 NC
Нумерация
контактов
Пояснения
1 TPA+
2 TPA-
3
GND - контакт Земля
4
GND - контакт Земля
5 TPB+
6 TPB-
7 Power (12V)
8 Power (12V)
9 Контакт отсутствует
10
GND - контакт Земля
